簡介（一）

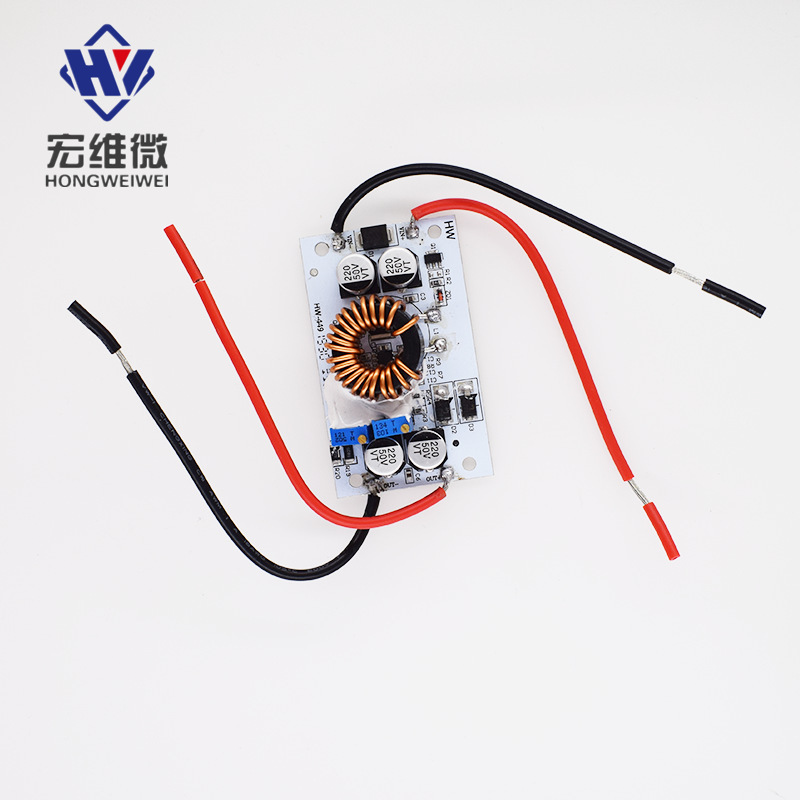

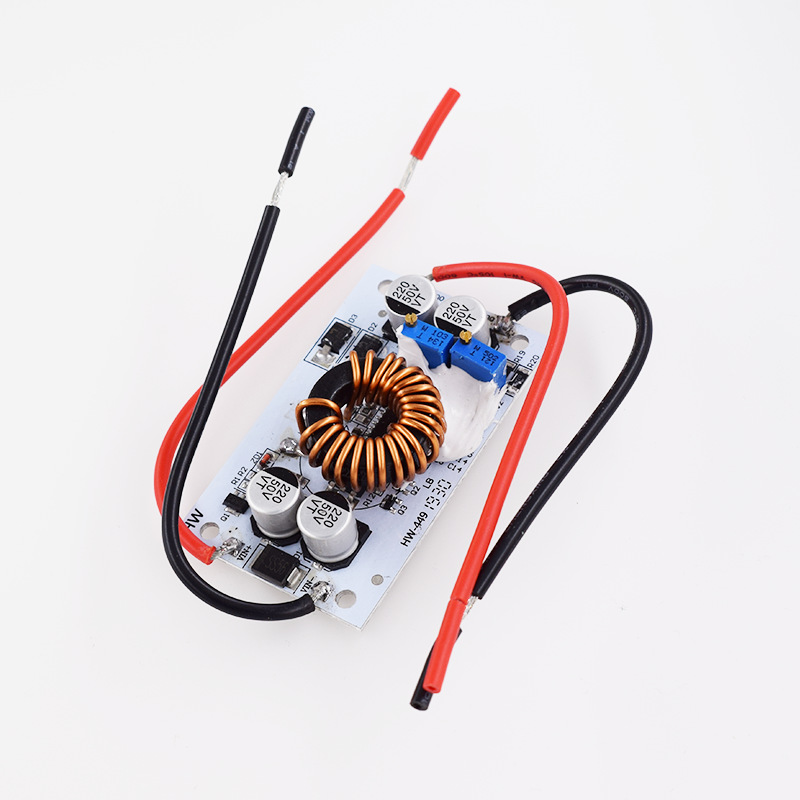

【模塊名稱】: 250W升壓恆流模塊

【模塊性質】：非隔離升壓模塊（BOOST）

【輸入電壓】: DC8.5V-48V

【輸入電流】：15A（MAX）超過8A請加強散熱，否則有可能會損壞

【靜態工作電流】：10mA(12V升20V時,輸出電壓越高靜態電流會有所增加)

【輸出電壓】：10-50V連續可調

【輸出電流】：10A MAX （與輸入、輸出壓差有關，壓差越大輸出電流越小，輸出電流超過5A，加散熱塊或風扇散熱）

【恆流範圍】：0.2-10A

【輸出功率】：=輸入電壓*10A，如：輸入12V*15A=180W，輸入24V*15A=360W，

             輸入36V*10A=360W，輸48V*10A=480W，

如需更大功率，可以兩個模塊並聯使用，比如輸出要10A，可以用兩個模塊並聯，把每個模塊的電流調到5A即可。

【工作溫度】：-40~+85度(環境溫度過高時請加強散熱)

【工作頻率】：150KHz

【轉換效率】：最高96%（效率與輸入、輸出電壓、電流、壓差有關）

【過流保護】：有（輸出超過10A，自動保護，有一定範圍誤差。保護方式為停止升壓，輸出仍有電壓）

【輸入反接保護】：有，（小於5A 如需要更在的反接電流請在輸入串入二極管）

【模塊尺寸】：長70mm寬42mm高13mm

【模塊單重】：50克

.產品應用範圍

DIY一個穩壓電源，輸入12V便可，輸出可以12-50V可調。

為您的電子設備供電，可以跟據您的系統電壓設定輸出值。

做為車載供電電源，為你的筆記本電腦，PDA或各種數碼產品供電。

DIY一個大功率筆記本移動電源：配上大容量12V的鋰電池組，讓您的本本走到哪就能亮到哪。

太陽能電池板穩壓。

給蓄電池、鋰電池等充電。

3.注意事項

 不要用短路的方式調電流，升壓模塊的電路結構不能用短路的方式調,請確保輸出電壓大於輸入電壓；大電流輸出時，請確保散熱好；負載大的時候，模塊要先接好輸入電壓，再接負載。

簡介（二）

   模塊只要輸入合適的電源，就可以通過調節模塊上的電位器，輸出適合多種設備穩定工作的電壓電流。例如模塊輸入接12V蓄電池/點煙器/電壓源，就可以調節模塊上的電位器，使模塊輸出19V直流電，提供給您的筆記本電腦，再也不用擔心外出筆記本沒電了。
