此款感應加熱電路使用12-48V低壓直流電源，電流20A，功率1000W。因其功率適中，可以用於DIY玩家給小零件做淬火、退火等熱處理，也可搭配石墨坩堝熔煉金、銀、銅、鋁等金屬，加熱均勻快速感應加熱時電源推薦使用36V20A以上的開關電源，淘寶上可以找到很多二手的開關電源貨通信電源，便宜質量也不錯，36V供電的話須20A以上的電源，電壓越大電流越大，加熱功率越大，加熱速度越快

【產品參數】

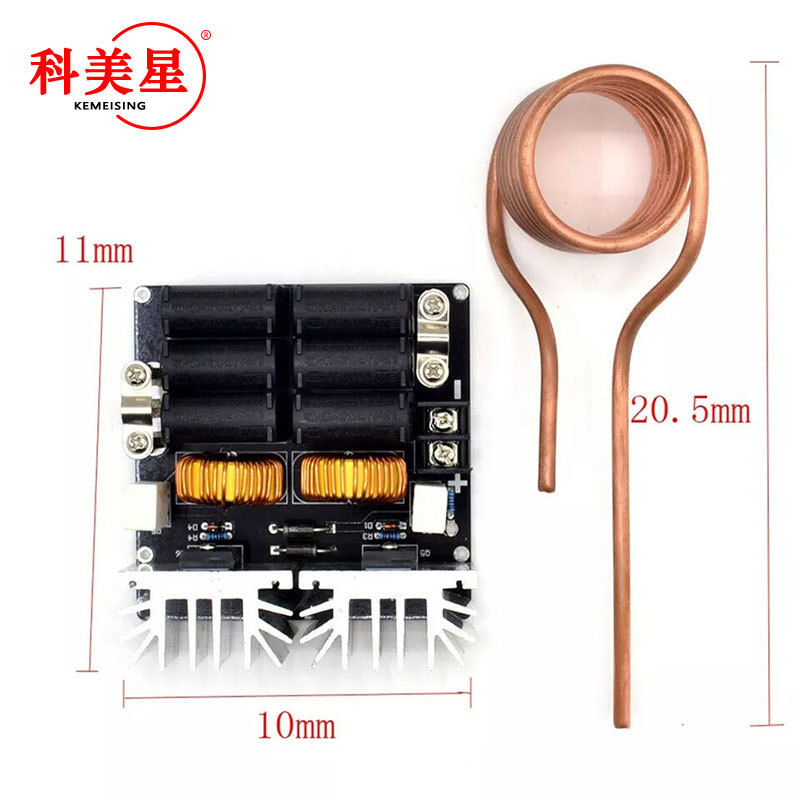

產品尺寸：100mm * 100mm

輸入電壓：12V-48 推薦36V

電源要求：小於12V≥10A   15V以上≥15A

【寶貝亮點及特點】

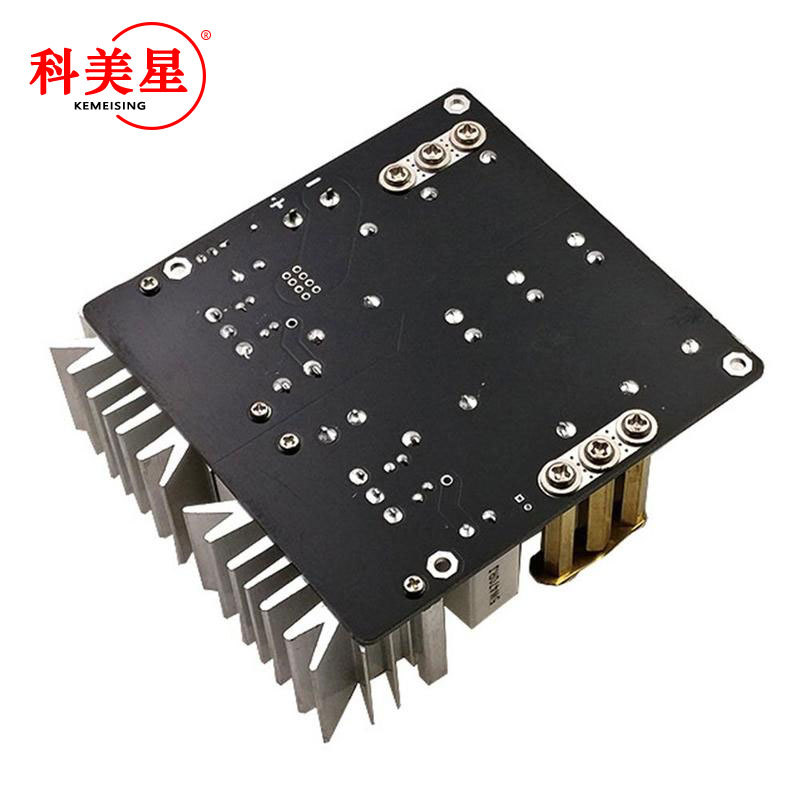

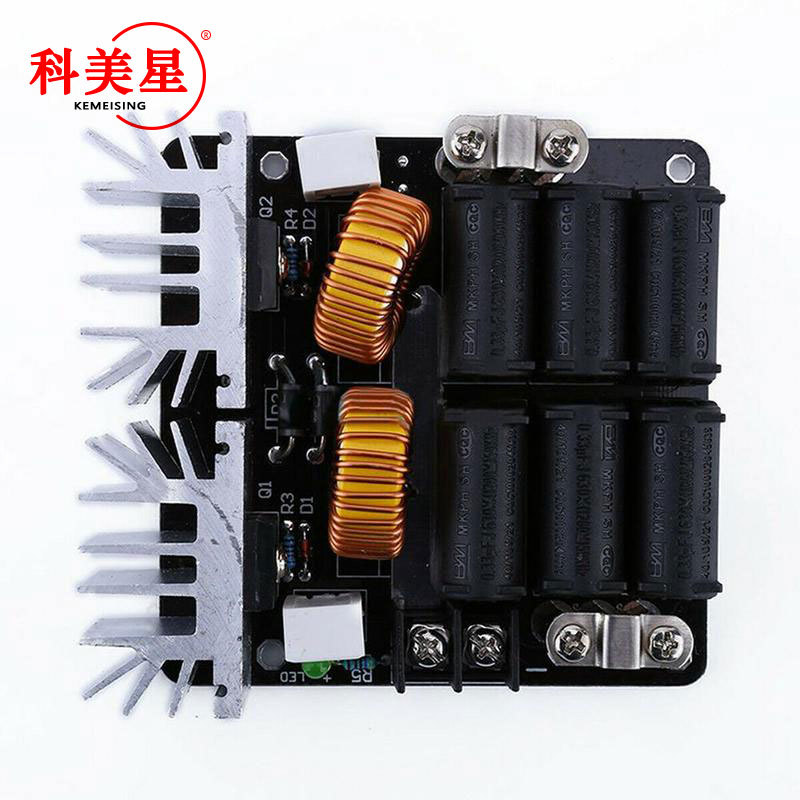

【1】加熱板採用100*100mm軍工級PCB製作，性能穩定；

【2】功率線全鋪銅設計，大大增加電流發熱小；

【3】採用100mm*32mm*58mm超大號5齒4孔大功率散熱片散熱更好；

【4】輸出端使用三根M4銅柱並聯，可以接高壓包等其他輸出；

【5】板子上留有2.54mm插口接穩壓器後插上配套散熱風扇和水泵即可使用；

【買家必看】

【1】感應加熱工作時功率很大除了板子和元器件發熱以外，銅管的發熱量也非常大。買家可自備水冷散熱系統，可以買一個小水泵和2米左右的內徑為4mm的橡膠水管；也可購買套餐中的配套水泵。

【2】使用開關電源供時必須注意，因為大功率的開關電源一般都有緩啟動功能，即剛開始輸出電壓時緩慢上升的，而如果電壓在上升到12V之前就接通感應加熱電路會因為電壓不夠而導致電路不起振，從而使兩個MOS管同時導通而燒毀元件，所以務必要是開關電源電壓穩定以後再接入感應加熱電路；

【3】在加熱金屬物體時儘量不要加熱體積太大的金屬，否則可能因功率超負荷而過載發生危險；使用時最好加一個20A保險絲或者電流表較好。

【4】雖然此驅動板可承受20A以上電流，為了防止意外和損壞建議不要超過48V20A。

【4】套餐自帶的加熱圈直徑為40mm，設計電壓24V，若使用30V以上電壓供電須使用內徑50mm以上的加熱圈，風扇和水泵均使用12V直流電源，請單獨供電避免燒壞風扇和水泵

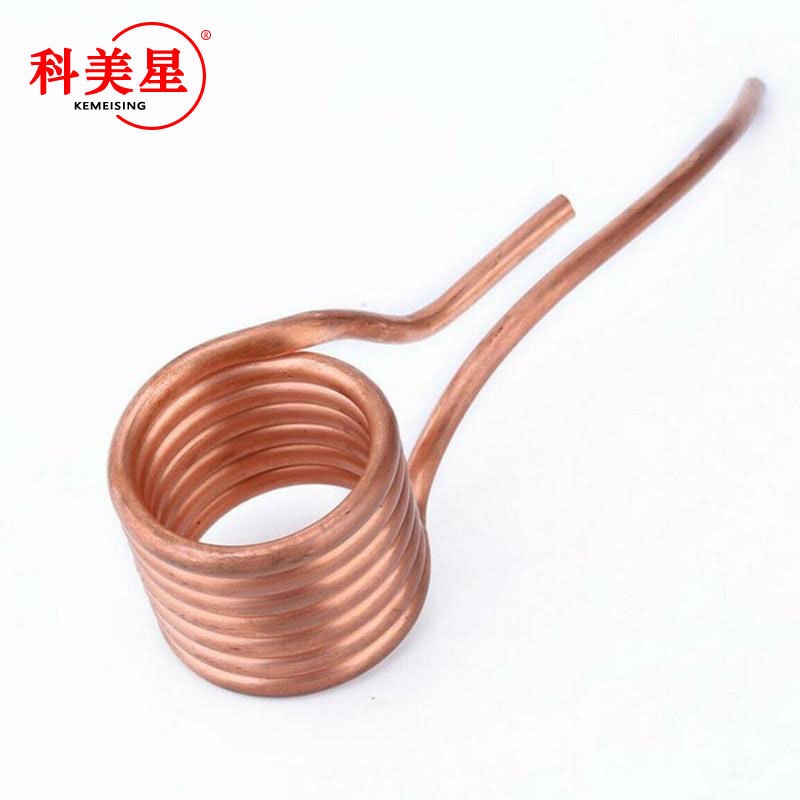

【5】做感應加熱的應當使用本產品配套套餐里的銅管，或者按照8圈內徑40mm的標準繞制，否則出現任何燒毀問題買家自行承擔責任。

【使用注意事項】

根據各位小夥伴反饋的各種問題及使用中出現的問題在此說明，各位在使用前務必遵守

【1】本模塊的最低輸入電壓為12V不是代表所有的12V電源都可以使用，有些新手買家使用了功率較小的電源，本模塊的具體電壓和電流都有要求，電壓12V電流必須在10A以上的電源才可以使用，電源的功率過低會導致在大功率輸出的時候電源的實際輸出電壓大大降低，當電壓低於12V的話會導致兩個ＭＯＳ管同時導通，會燒壞MOS管；

【2】有些買家在使用的時候會沒有注意到電源的功率要求導致ＭＯＳ管發熱，如果發現ＭＯＳ管發熱異常的話首先要考慮一下電源的輸出是否達到要求

【3】板子不要空載，否則會發出頻率很高的噪音，然後MOS管會發熱燒壞

【4】感應加熱建議使用36V20A的電源，12V 的電源功率太小加熱幾乎沒有反應，而且12V 的電源加熱容易導致電源輸出電壓降低，低於12V就很危險了

【5】感應加熱功率很大，發熱在所難免，務必做好散熱。
