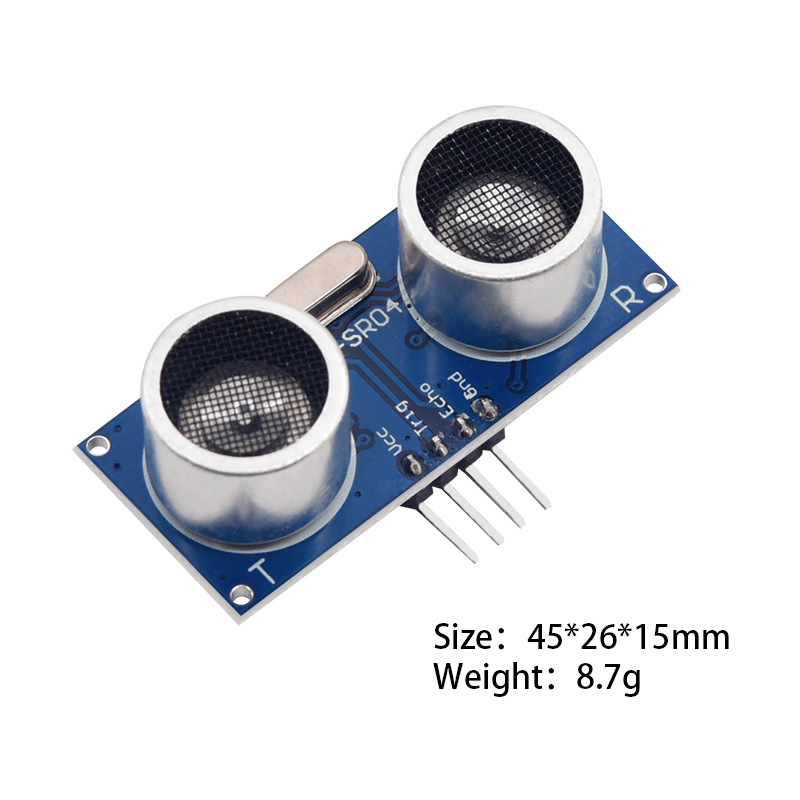

HC-SR04 超聲波模塊 測距模塊 超聲波 傳感器 送資料

資料下載：

http://pan.baidu.com/s/1zKSbC

１、本模塊性能穩定，測度距離精確。能和國外的SRF05,SRF02等超聲波測距模塊相媲美。模塊高精度，盲區（2cm）超近,穩定的測距是此產品成功走向市場的有力根據！此模塊完全謙容GH-311防盜模塊

2 主要技術參數：

        1：使用電壓：DC5V               2：靜態電流：小於2mA
      3：電平輸出：高5V                4：電平輸出：底0V
      5：感應角度：不大於15度     6：探測距離：2cm-450cm  7:高精度：可達0.3cm

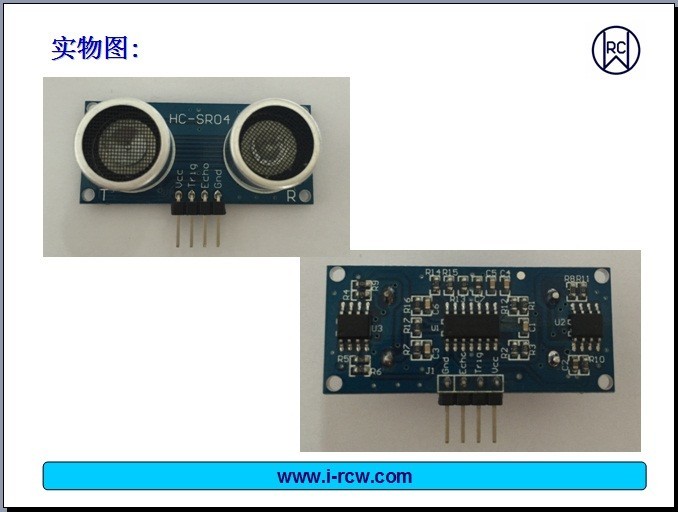

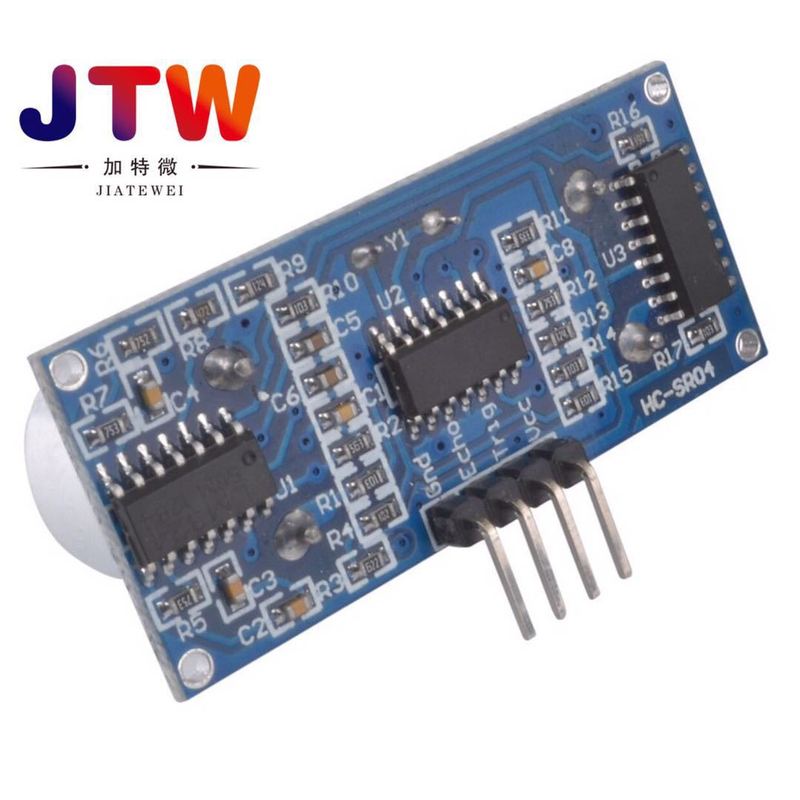

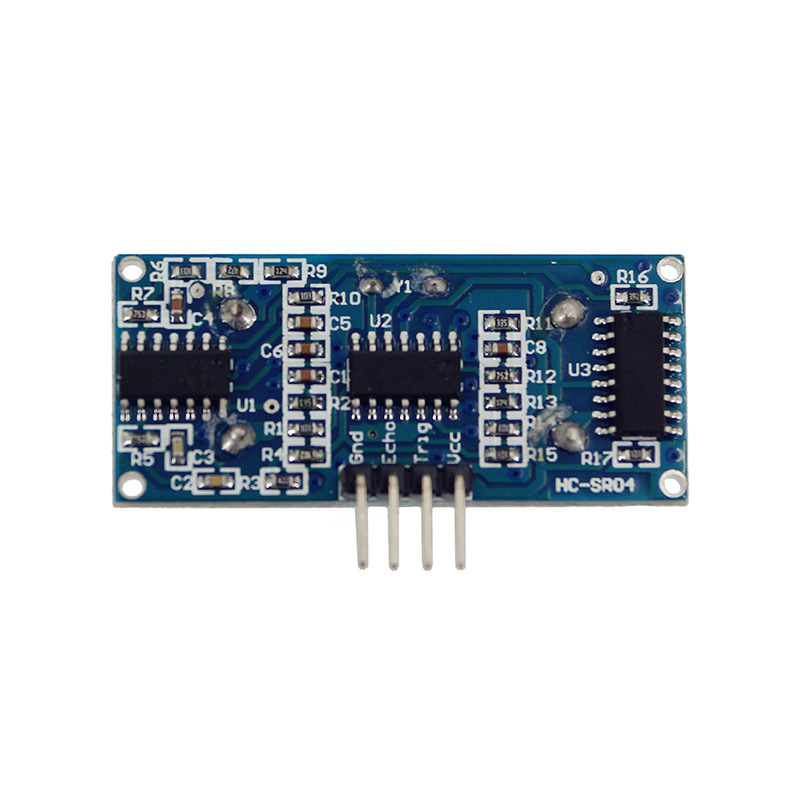

板上接線方式，VCC、trig（控制端）、  echo（接收端）、 out（空腳）、 GND

OUT腳為此模塊作為防盜模塊時的開關量輸出腳，測距模塊不用此腳！

注意：模塊應先插好在電路板上再通電，避免產生高電平的誤動作，如果產生了，重新通電方可解決。

本模塊可提供測距程序：C51，PIC18F877，義龍單片機，三種MCU的測試參考。

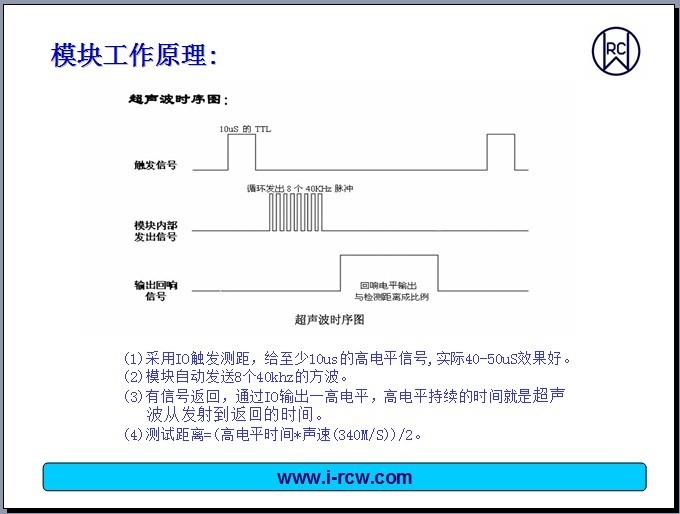

3、ＵＲＦ０４模塊工作原理：

   (1)採用IO觸發測距，給至少10us的高電平信號;

   (2)模塊自動發送8個40khz的方波，自動檢測是否有信號返回；

   (3)有信號返回，通過IO輸出一高電平，高電平持續的時間就是超聲波從發射到返回的時間．

   測試距離=(高電平時間*聲速(340M/S))/2;

    本產品使用方法簡單,一個控制口發一個10US以上的高電平,就可以在接收口等待高電平輸出.一有輸出就可以開定時器計時,當此口變為低電平時就可以讀定時器的值,此時就為此次測距的時間,方可算出距離.如此不斷的周期測,就可以達到你移動測量的值了~~

   (1)採用IO觸發測距，給至少10us的高電平信號;

   (2)模塊自動發送8個40khz的方波，自動檢測是否有信號返回；

   (3)有信號返回，通過IO輸出一高電平，高電平持續的時間就是

 超聲波從發射到返回的時間．測試距離=(高電平時間*聲速(340M/S))/2;

本模塊可提供全套測距程序：C51，PIC18F877,超聲波LCD1602顯示，超聲波LCD12864顯示，數碼管顯示，串口顯示等，測距參考程序。

供以下全套資料
