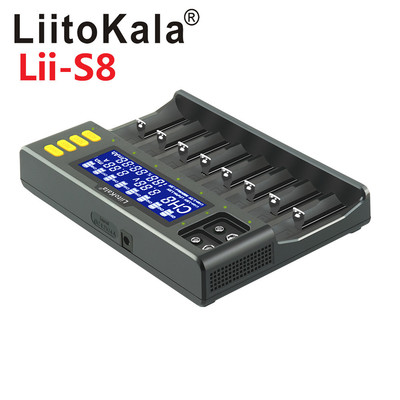

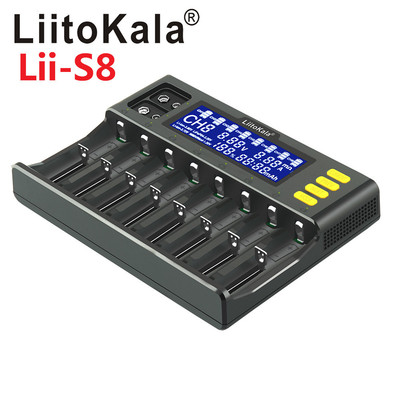

充電器Lii-S8說明書
一、 警告:
1.此充電器只可以充圓柱鋰離子電池(Li-ion-3.70V/3.80V), 磷酸鐵鋰電池(LiFePO4-3.20V),鎳氫/鎳鎘(Ni-MH/Nicd-1.20V )電池 ；以及方形9V鎳氫充電電池(Ni-MH-9v)；
2.在使用前，請認真參考說明書,注意充電電池的推薦充電電流,不要超過推薦電流充電；
3.選擇使用12.0VDC適配器, 供電電流需不小於4.0A（安培）；
4.充電器充電時可能會發熱,請置於兒童夠不着的地方充電；
5.停止使用時,請拔掉電源,拔除電池；
6.只可以在室內常溫下使用;
7.此產品檢測數據僅供參考，實際情況請參照專業儀器。
二、充電器規格及功能:
1. 採用DC12.0V 4.0A(最小)輸入,各槽智能充電及微電腦管理系統；
2. 此款充電器最大亮點是可以多槽道2安培電流同時快速充電以及9V鎳氫充電電池充電；
3. 充電電流共有五檔 0.30A/0.50A /0.70A /1.00A/2.00A；
4.充電電流:
4.1鋰離子電池(3.70V/3.80V)與磷酸鐵鋰電池(3.20V)一上電，系統根據檢測所置電池的內阻大小自動配置電流，若要改變充電電流大小可先長按CURRENT鍵，待電流值閃顯的時候再短按CURRENT鍵，就可以選取充電電流(0.30A/0.50A /0.70A /1.00A/2.00A)（註：在第1/3/6/8槽充電電流最大可為2.0A,在第2/4/5/7槽最大為1.0A）; 第1和2槽，第3和4槽，第5和6槽，第7和8槽這些兩槽間的充電電流總共不會超過2A，即當其中一槽以2A電流充電，再放電池到另一槽充時，此2A電流會回落到1A電流充電；
4.2鎳氫/鎳鎘電池(1.20V)充電電流固定為0.50A,不可選取電流；
4.3鎳氫(9.0V)充電電池在特定地方充電，同時可充兩節電池，每節充電電流約為85mA；
5. 充電時，LCD可顯示電池符號/槽道CH及該槽道的電池類型/充電電流A/電池電壓V/充電時間h/充電容量mAh及百分比%/電池內阻mΩ等數據；待機顯示「null」,當槽道短路或電池反接時會顯示「Err」，電池充滿時，LCD上數據會保存，顯示100%，電池符號滿格不動； 每一槽對應有紅綠雙色指示LED燈，充電時紅燈亮，待機與停充時綠燈亮，電池或槽道有異常時（短路/反接等）紅燈輪閃示警；
6. 系統可自動識別鋰電3.70V及鎳氫/鎳鎘(1.20V)電池，按MODE鍵可手動選擇磷酸鐵鋰電池3.20V和 鋰電3.80V電池(IMR)，鎳氫(9.0V)充電電池充電時不會在顯示屏上顯示數據；
7.有0 V電壓激活功能, 1.65-2.20V不能充電(但會有激活電流涓流型式充電)；
8. 有多重安全保護功能如過充，過放，短路，反接等，同時可以智能自動識別壞電池；
9. 充電模式：恆流恆壓。
三、按鍵及顯示:
1.按鍵：
1.1 按鍵MODE （充電模式）: 此按鍵為電池類型選擇鍵；通電放入電池9秒內，單擊MODE鍵可選擇充電電池類型（Li-ion-3.70V、 Li-ion-3.80V、LiFePO4-3.20V），但鎳氫/鎳鎘(Ni-MH/Nicd-1.20V)電池充電時不能選擇其它類型； 在充電過程中，長按MODE鍵可重新選擇充電電池類型，但之前的充電數據不會保存；
1.2 按鍵NEXT（下一槽道）: 此按鍵為1至8槽查詢鍵，每單擊一次此鍵，槽道從低槽道到高槽道（CH1"CH8方向）顯示充電數據；長按此鍵可使顯示屏處於常亮狀態，再次長按可解除常亮；
1.3 按鍵PREV （上一槽道）: 此按鍵為8至1槽查詢鍵，每單擊一次此鍵，槽道從高槽道到低槽道（CH8"CH1方向）顯示充電數據；長按此鍵可使顯示屏處於常亮狀態，再次長按可解除常亮；
1.4 按鍵CURRENT （電流調節） :此按鍵為充電電流選擇鍵；通電置入電池9秒內不作改變，系統會根據所置電池的內阻大小自動配置電流；若要改變某一槽道的充電電流，可先單擊NEXT或PREV鍵到顯示此槽道，再長按CURRENT鍵，待電流值閃顯的時候再短按CURRENT鍵，就可改變此槽道的充電電流；若要將所有已置電池槽道的充電電流變成相同，可在電池類型還在閃的時候先長按CURRENT鍵再短按來調節電流，此時所有槽道的電流值都相同；
2. 顯示屏LCD和指示燈：
2.1充電器接上電源後, LCD顯示屏全顯約3秒, 再只顯示null，同時槽道對應的指示燈先紅燈亮再綠燈亮然後滅掉，當顯示null時綠燈常亮；待機；9V充電槽道指示燈綠燈常亮待充；
2.2當檢測有電池時，LCD會顯示電池符號/槽道CH及該槽道的電池類型（Li-ion-3.70V、 Li-ion-3.80V、LiFePO4-3.20V、Ni-MH/Nicd-1.20V）/充電電流A/電池電壓V/充電時間h/容量mAh及百分比%/電池內阻mΩ等數據，選定充電電池類型（例如3.20V/ 3.80V或默認）及充電電流後停止操作，電池類型會閃爍7下，約9秒後正式給電池進行充電，此時電池符號循環階梯上升，表示充電正在進行，對應槽道指示燈亮紅燈；
充電過程中可以單擊NEXT或PREV鍵對各槽的電池參數進行查詢；當LCD在暗屏後，單擊任意按鍵都會亮屏；其中長按NEXT或PREV鍵都可以使LCD處於常顯狀態；充電完成時電池符號滿格不動，顯示100%，充電參數保存，指示燈常亮綠燈。
2.3 當檢測到電池或槽道有異常時（短路/反接等），屏會顯示對應電池槽道CH、Err、所有電池符號及對應槽道電池符號滿格閃爍，同時對應的指示燈紅燈輪閃示警；9V充電槽道檢測到電池或槽道有異常時（短路/反接等），屏顯無變化，但兩處指示燈會同時紅燈常亮。
*LCD顯示參考圖 ：
四、電氣技術參數:
1、輸入電源： DC 12.0V 4.0A
2、輸出電壓: DC 4.20V for Li-ion
DC 4.35V for IMR
DC 3.65V for LiFePO4
DC 1.48V for NiMH/Ni-cd
DC 9.0V for NiMH
3、輸出電流:
Li-ion/IMR/LiFePO4： 2.00A*4(僅第1/3/6/8通道)、0.30A /0.50A/0.70A/1.00A*8
NiMH/Nicd: 0.50A*8
NiMH-9V: 85mA*2
4、恆流/恆壓充電，截止電流：100mA;
5、空載待機電流：<50mA;
五、兼容電池種類及型號
Li-ion / IMR/LiFePO4:26650，21700，20700,18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440
NiMH/Cd: AA, AAA，SC/C
六、充電器尺寸:
195.0mm×142.5mm×35.0mm(長/寬/高)
重量: 800
