Lii-600 使用說明書
感謝您使用本公司智能充電器產品-- Lii-600，這是一款高端智能快速充電器，具有觸摸調控/4通道獨立充電/電池容量檢測/防反接/短路保護/過充保護/溫控保護及電池零伏激活等功能，同時能自動適時地監控電池充放電及檢測過程。
Lii-600可充多種不同尺寸的圓柱鋰離子電池和鎳氫電池，廣泛應用在強光手電筒、電動工具、儀器儀表、數碼相機等電子產品的電池充電。產品外觀美觀大氣，操作安全簡便、攜帶方便，功能強大，是您居家的好幫手.
一、警告
1.此充電器只可以充圓柱鋰離子電池和鎳氫電池，不可充磷酸鐵鋰電池；
2.在使用前，請認真參考說明書,注意充電電池的推薦充電電流,不要超過推薦電流充電；
3.請勿使用其它不規範的電源適配器；
4.充電器充放電時可能會發熱,注意不要燙傷；
5.停止使用時,請拔掉電源，拔除電池；
6.只可以在常溫和室內使用;
7.此產品檢測數據僅供參考，實際情況請參照專業儀器。
二、功能特點
- 1. 全新的觸摸調控功能；
- 2. 四槽單獨獨立工作；
- 3. 具有自動AUTO和手動MANUAL兩種工作方式；（系統默認的是自動AUTO，自動分配電流）
- 4. 多種可選充電電流：250mA /500mA/1000mA /1500mA/2000mA/2500mA/3000mA；
- 5. 三檔放電電流：250mA/500mA/750mA；
6.可以對不同規格（18650/26650……/AA/AAA）充電電池同時充電；
7.本產品釆用一屏獨立LCD顯示,包含電池類型（Li-ion-3.7V、Ni-MH1.2V）、工作方式（AUTO自動/MANUAL手動）、電池通道（CH1-CH4）、工作模式（CHARGE充電模式/DISCHARGE放電模式/TEST檢測模式/REPAIR修復模式）、充放電電量（mAh）、充放電時間(h)、充放電電流(mA)、電池電壓(V) 、電池電量百分比%、電池內阻（mΩ）、溫度℃ 等參數,詳盡且一目瞭然；
8.CHARGE模式下，4個通道獨立工作,每一通道都可以選擇不同充電電流及檢測充電容量；
9.DISCHARGE模式下,4個通道獨立工作，每一通道都可以選擇不同放電電流及檢測放電容量;
10.TEST模式,正常檢測電池容量過程包含 三 個步驟(1充電,2放電,3再充電),來檢測電池容量過程；
11.不同通道可以用不同模式（CHARGE、DISCHARGE 和 TEST、REPAIR 四種模式）進行工作；獨立設定充電 /放電容量檢測/正常容量檢測功能；
12.多種保護功能:過充過放、短路、溫度、0V電壓激活功能、（-ΔV&0ΔV）、1.65V-2.2V不能充電功能, 智能識別壞電池及反接電池檢測保護。

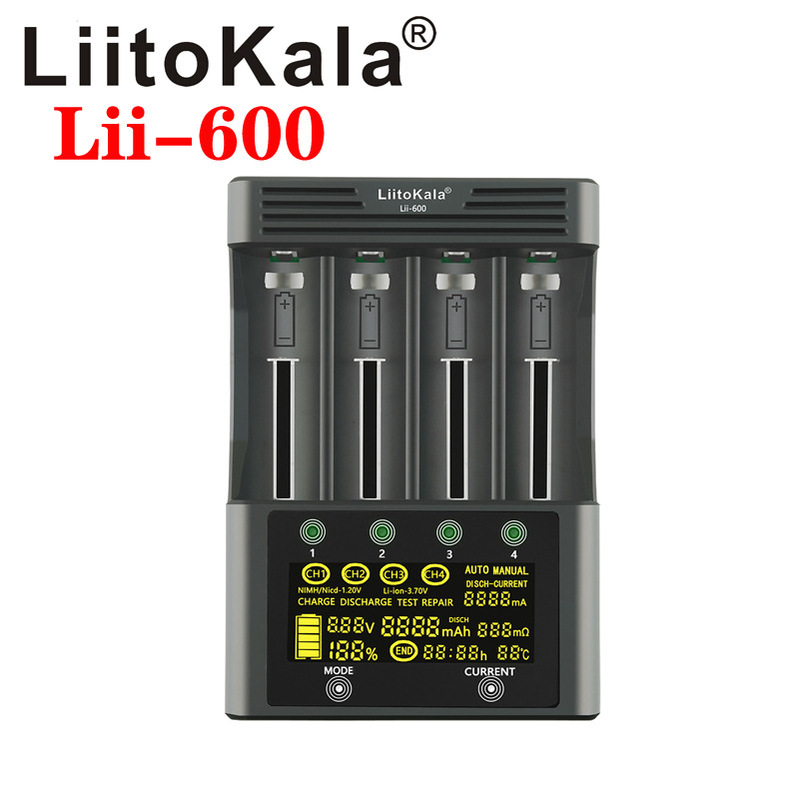

三、觸摸點的描述
充電器有 6個觸摸接觸點，模式選擇點（MODE）、電流大小選擇點（CURRENT）、獨立選擇及查看數據點鍵（1234），此6觸模鍵同時有點亮LCD背光燈功能，使用簡潔方便；
1. MODE ：（模式選擇）包括 CHARGE充電模式、 DISCHARGE放電模式、 TEST容量檢測模式和REPAIR修復模式；
2.CURRENT:（短觸進行電流選擇）包括250mA /500mA/1000mA /1500mA/2000mA/2500mA/3000mA；長觸「CHARGE」點，可以選擇自動AUTO或手動MANUAL方式工作；
3. 1/2/3/4通道觸摸點：（分別對應1/2/3/4通道）；短觸可以獨立選擇及查看對應通道數據，長觸任意一點可控制LCD屏顯（常亮或熄滅）；
4.在任何情況下長觸 MODE點 「嘟」的提示聲響後可以改變 CHARGE（充電）模式、 DISCHARGE（放電）模式、 TEST（容量檢測）模式、REPAIR（修復）模式,然後在 8 秒內輕觸對應功能觸摸點就可以改變模式、電流大小 、獨立、混充、容量檢測功能，選定後 8 秒進入工作狀態，在工作狀態下可以輕觸（1/2/3/4）觸摸點，查看對應槽道情況，包括電池類型/充電模式/充電電量（mAh）/充電時間(h)/充電電流(mA)/電池電壓(V) /電量百分比%/電池內阻（mΩ）/溫度℃ 等參數，最後將顯示「End」，這個工作過程結束。
四、模式運行說明 ：
當充電器接通電源時，充電器LCD屏幕瞬間全亮全顯 ,同時1/2/3/4通道LED燈提示紅綠進入準備就緒，如果電池未放入將顯示 「Null」，指示燈不亮，如果是壞電池放入或者電池反接將顯示 「Err」,電池正常工作紅色LED燈常亮，電池充滿或者停充綠色LED燈常亮並伴有提示音；
1) CHARGE（充電模式）
1.1充電器裝好電池接通電源，系統自動進入充電模式（CHARGE）, 長觸「CHARGE」點，系統進入MANUAL手動方式充電，充電器默認充電電流為1000mA（如果不長觸CHARGE點，系統將以AUTO自動方式充電，系統將根據所充電池情況自動分配電流）；在 8 秒內可以通過短觸電流觸摸點（CURRENT）選擇電流大小進行充電，系統在 8秒後將鎖定您選擇的電流進行充電，如果在 8 秒內,沒有做出設定,那麼系統自動默認以 1000mA 電流進行充電，此時電流及其它功能將無法再更改，若需要改變，需長觸MODE再重選；
1.2 在充電模式CHARGE下，8秒內可任意改變獨立充電或不同電流選擇，以及不同電池混充;操作簡
單，8 秒內輕觸1/2/3/4 槽電池對應觸摸點，再觸摸MODE改變模式、觸摸CURRENT點改變電流 、獨立、混充、容量檢測功能，選定後 8 秒鐘進入工作狀態，注意根據電池容量大小來選擇充電電流 ,如果不需要快速充電 ,建議用 500mA 充電，這樣是最適宜與安全的；
1.3充電模式下,通過輕觸1/2/3/4觸摸點可以切換查看各槽情況：包括電池類型/充電模式/充電電量（mAh）/充電時間(h)/充電電流(mA)/電池電壓(V) /電量百分比%/電池內阻（mΩ）/溫度℃等參數，電池充飽之後將顯示「End」（充電結束）；
1.4 鋰離子電池充電電流可選擇250mA /500mA/1000mA /1500mA/2000mA/2500mA/3000mA；
1.5 鎳氫電池充電電流可選擇250mA/500mA/1000mA。
1.6充電過程參考下表：
|
進入CHARGE
|
|
選定
|
AUTO or MANUAL
|
選定充電電流
|
|
電池充電
|
END
|
|
2) DISCHARGE(放電模式)
2.1 當充電器裝好電池接通電源後, 8秒鐘內輕觸( MODE）選擇(DISCHARGE 放電模式), 然後再長觸摸(電流CURRENT）使系統進入MANUAL手動方式放電，選擇所需要的電流（250mA/500mA/750mA）,若不進行電流選擇，系統自動默認放電電流為500mA，停止觸摸後，系統在 8 秒後將鎖定您選擇的進行工作。如果系統是AUTO自動方式放電，系統將根據所放電池情況自動分配電流；系統將記錄放電時的數據，從而檢測出電池放電容量。
2.2通過輕觸1/2/3/4觸摸點可以切換查看各槽情況：包括電池類型/工作模式/放電電量（mAh）/放電時間(h)/放電電流(mA)/電池電壓(V) /電量百分比%/電池內阻（mΩ）/溫度℃ 等參數，之後將顯示「End」（放電結束）；
2.3 放電過程參考下表：
|
進入 DISCHARGE
|
|
選定放電電流
|
|
電池放電
|
|
END
|
3) TEST(容量檢測模式)
TEST模式是先把電池充滿,再將電池放電並記錄放電電量及其它參數,之後自動將電池充滿同時記錄充電電量及其它參數，最後充滿電。既有放電容量檢測功能又有充電容量測試功能。詳細步驟如下圖：
|
進入 TEST
|
|
選定電流充電
|
|
電池充電
|
|
電池放電
|
|
再次充電
|
|
END
|
3.1 任意狀態下長觸摸 MODE 「嘟」的提示聲響，都可以進入 TEST 模式；
3.2.1進入TEST模式之後，8秒時間內可以通過長觸觸摸點（CURRENT）選擇MANUAL手動方式或AUTO自動方式，選擇MANUAL手動方式後，再短觸觸摸點（CURRENT）選擇電流大小，系統在 8秒後將鎖定您選擇的電流進行充電，如果在8秒內沒有做出設定,那麼系統將自動鎖定1000mA電流充電;如果選擇 AUTO自動工作方式，系統將根據所放電池情況自動分配電流；
3.2.2 當電池充滿後，系統自動轉為放電，放電電流根據充電電流大小而定，（充電為250mA時，放電也為250mA；充電為500mA或1000mA時，放電為500mA；充電在1000mA以上時，放電都為750mA），並記錄放電時數據，從而檢測出電池放電的容量。
3.2.3 當電池放電完成後，系統自動轉為充電，充電器會以之前選定電流參數再次為電池充電，並記錄充電時數據，從而檢測出電池充電的容量。此時，系統顯示「END」，停止充電。
4）REPAIR（修復模式）
4.1 MANUAL（手動調節）下，此模式都是以250mA電流進行修復；
4.2 AUTO（自動調節）下，鋰電池（Li-ion-3.7v）修復過程是按其具有的電流檔（250mA/500mA /1000mA/1500mA/2000mA/2500mA/3000mA），系統自動分配電流進行充電，至充滿為止；
4.3 AUTO（自動調節）下，鎳氫電池（Ni-MH-1.2V）修復過程是系統自動250mA電流進行充電,再以對應電流進行放電，再充，多次之後至修復充滿為止。
六、具體參數

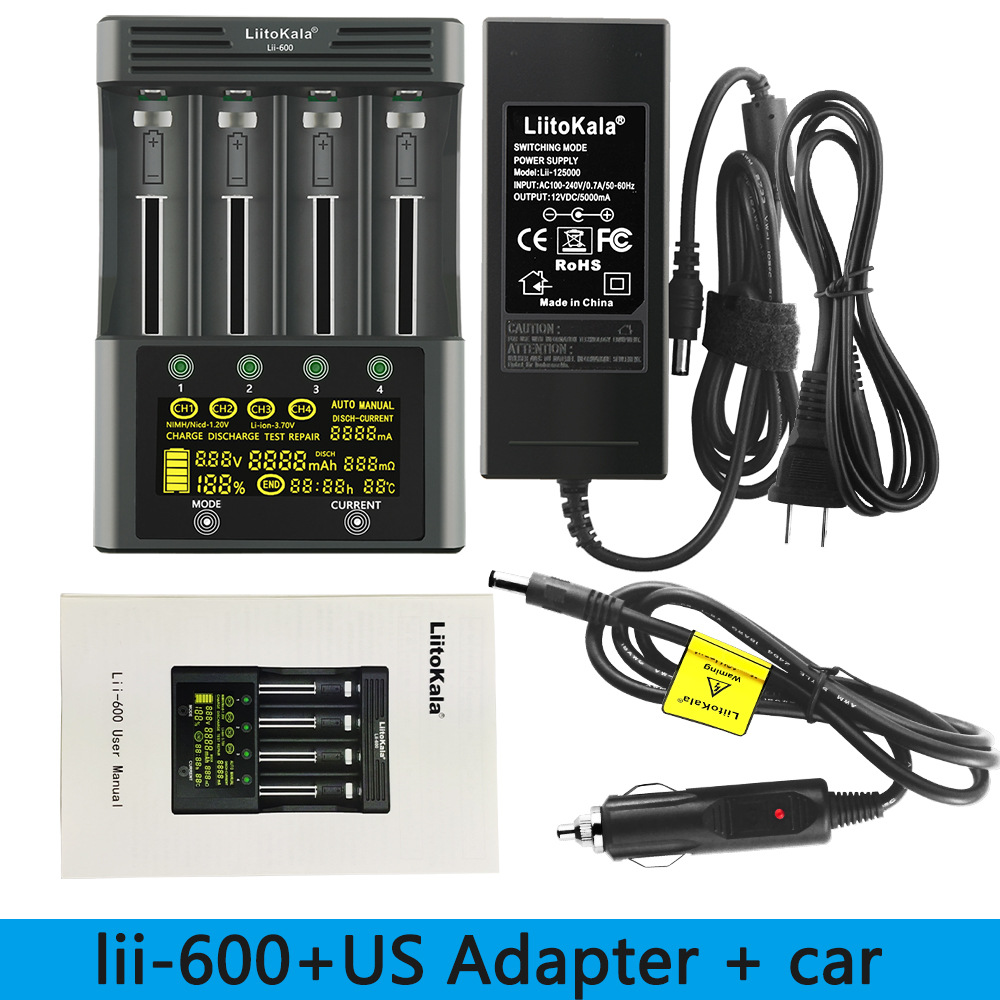

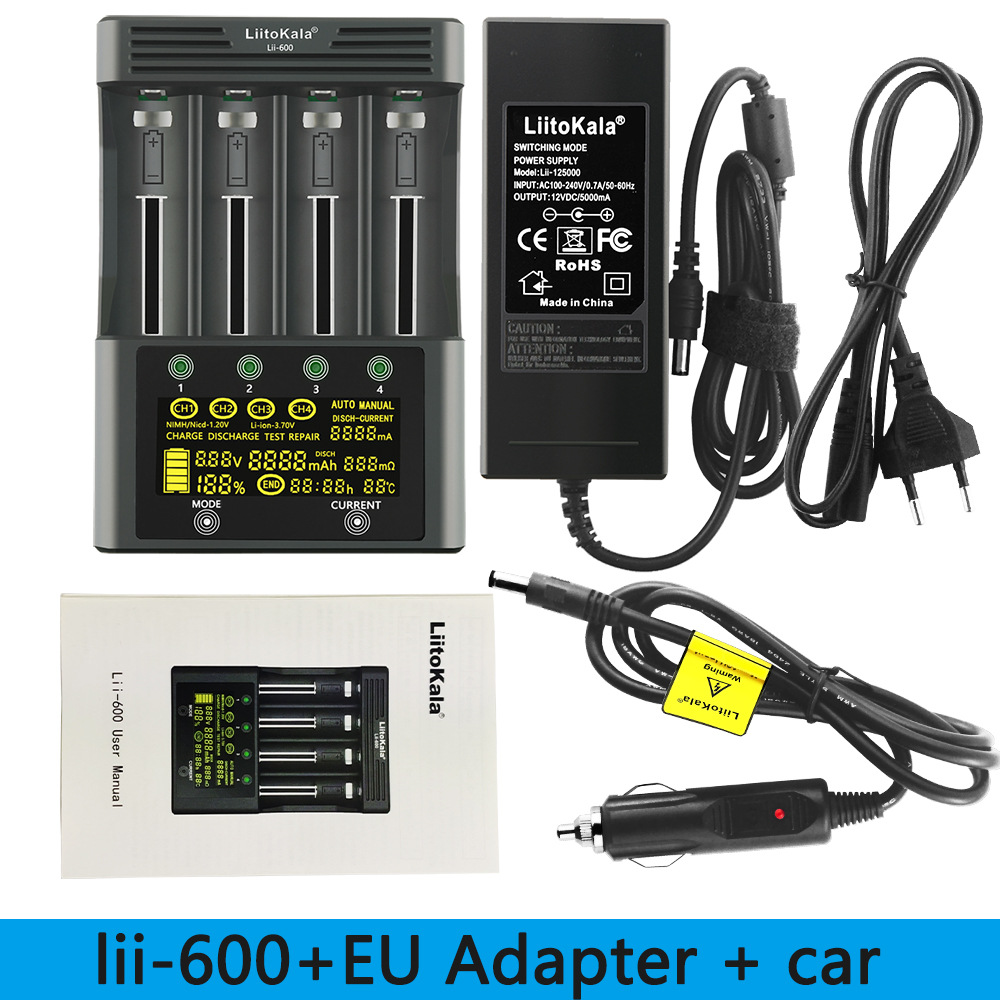

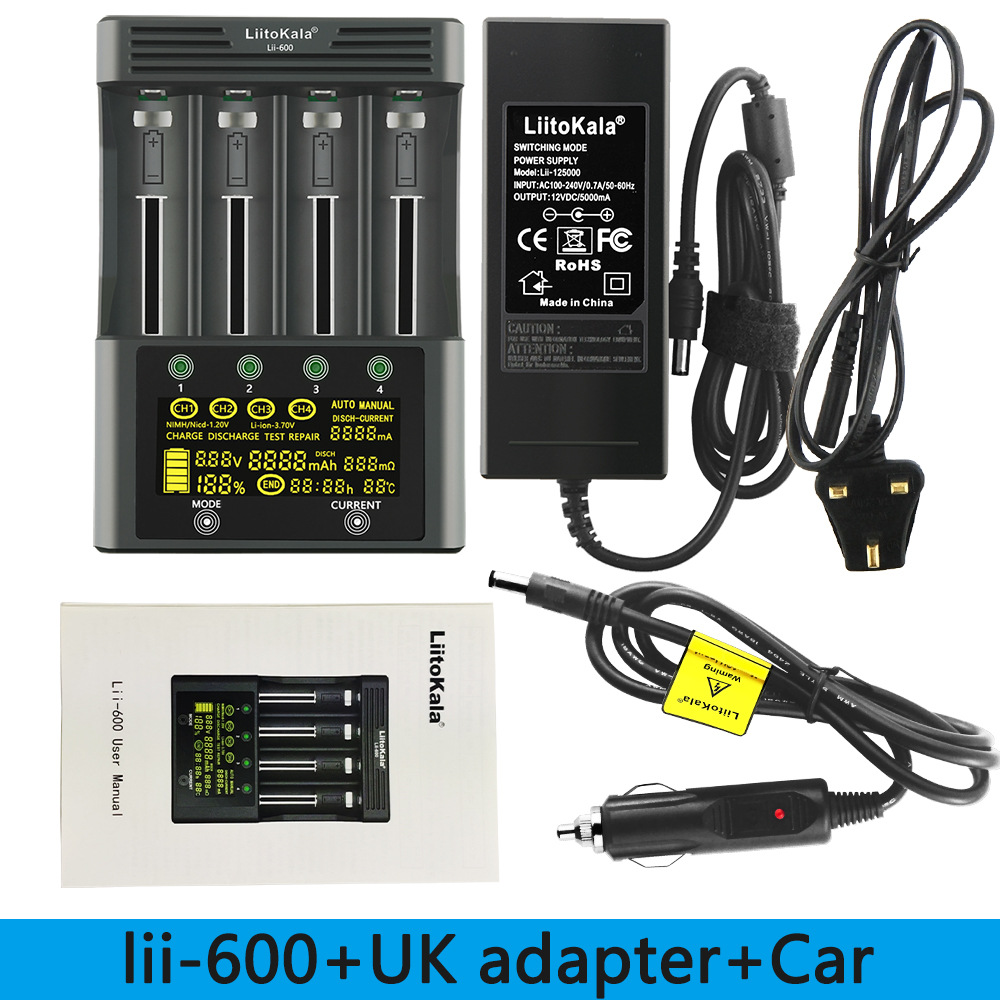

6.1 直流輸入電壓：12.0V/5.0A
6.2 鎳氫電池充電電流：1.48V 250mA/500mA/1000mA*4
鋰電池充電電流： 4.20V250mA /500mA/1000mA /1500mA/2000mA/2500mA/3000mA*4
6.3 可充電池規格： 18650，26650，14500、AA、AAA 等
6.4 放電電流： 250mA*4/500mA*4/750mA*4
6.5終止方式：智能電壓監控
6.6外形尺寸：165mm(長)*115mm(寬）*40mm（高）.
6.7 重量: 770g
