3針火焰傳感器 火焰傳感器模塊火源探測模塊紅外接收 火光檢測
模塊使用說明：
- 火焰傳感器對火焰最敏感，對普通光也是有反應的，一般用做火焰報警等用途。
- 小板輸出接口可以與單片機IO口直接相連
- 傳感器與火焰要保持一定距離，以免高溫損壞傳感器，對打火機測試火焰距離為80cm，對火焰越大，測試距離越遠
資料地址：
http://pan.baidu.com/share/link?shareid=388348&uk=322357029
模塊特色：
- 檢測火焰或者波長在760nm～1100nm範圍內的光源，打火機測試火焰距離為80cm，火焰越大，測試距離越遠
- 探測角度60度左右，對火焰光譜特別靈敏
- 靈敏度可調（圖中藍色數字電位器調節）
- 比較器輸出，信號乾淨，波形好，驅動能力強，超過15mA
- 配可調精密電位器調節靈敏度
- 工作電壓3.3V-5V
- 輸出形式 ：數字開關量輸出（0和1）
- 設有固定螺栓孔，方便安裝

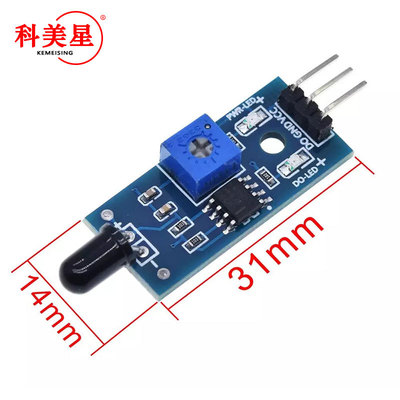

- 小板PCB尺寸：3.2cm x 1.4cm
- 使用寬電壓LM393比較器
模塊結構及接線圖

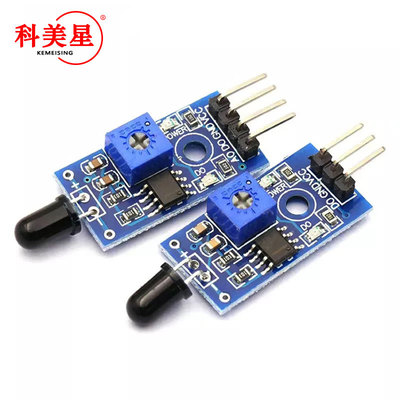

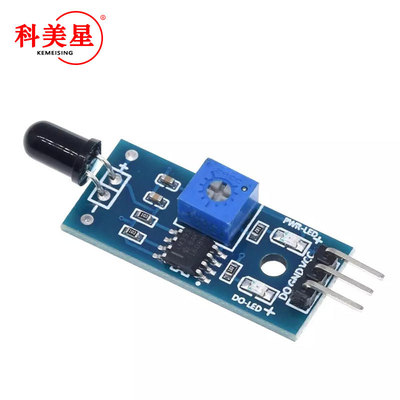

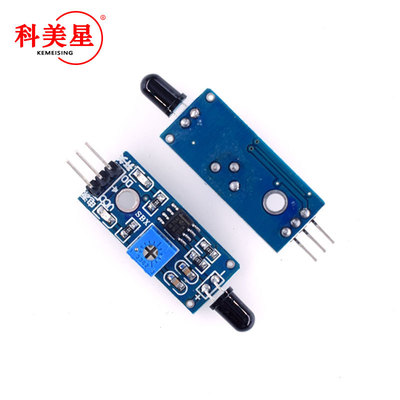

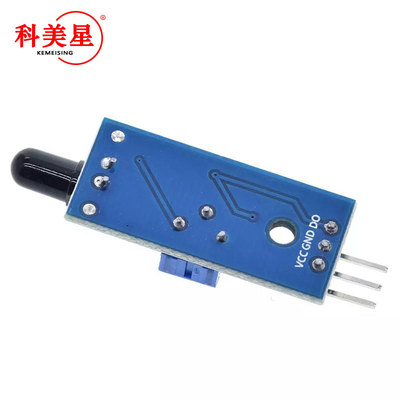

實物圖
