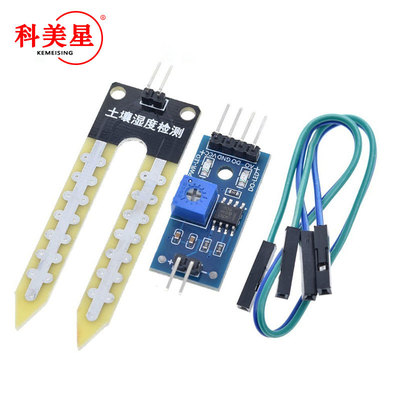

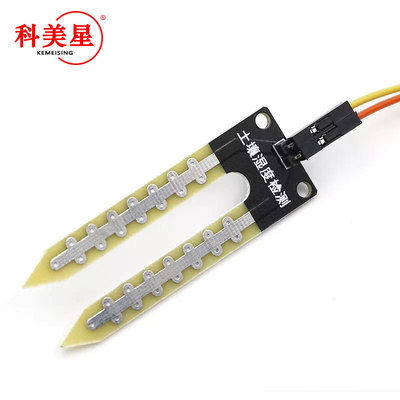

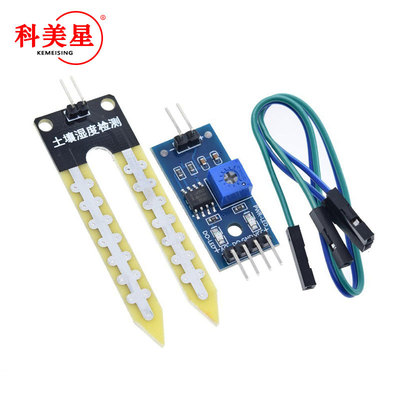

土壤濕度計檢測模塊 土壤濕度傳感器 盆栽濕度計
寶貝描述
- 這是一個簡易的水分傳感器可用於檢測土壤的水分，當土壤缺水時，模塊輸出一個高電平，反之輸出低電平。使用這個傳感器製作一款自動澆花裝置，讓植被實現自動化管理。

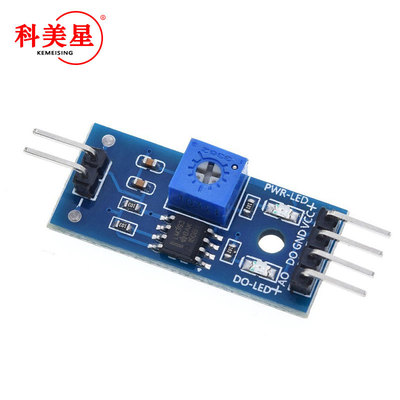

- 靈敏度可調（圖中藍色數字電位器調節）
- 工作電壓3.3V-5V
- 模塊雙輸出模式，數字量輸出簡單，模擬量輸出更精確。
- 設有固定螺栓孔，方便安裝

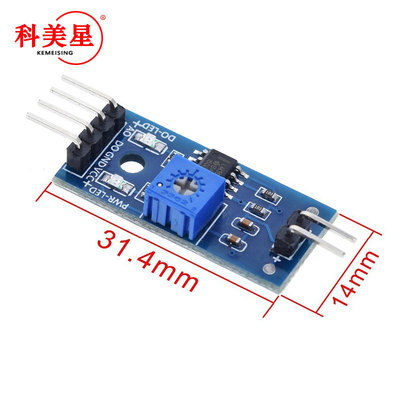

- 小板PCB尺寸：3cm * 1.6cm
- 電源指示燈（紅色）和數字開關量輸出指示燈（綠色）
- 比較器採用LM393芯片，工作穩定
資料下載：http://pan.baidu.com/s/1dDkYKpV
小板接口說明（4線制）
1 VCC 外接3.3V-5V
2 GND 外接GND
3 DO 小板數字量輸出接口（0和1）
4 AO 小板模擬量輸出接口
使用說明
1土壤濕度模塊對環境濕度最敏感，一般用來檢測土壤的濕度。
2模塊在土壤濕度達不到設定閾值時，DO口輸出高電平，當土壤濕度超過設定閾值時，模塊D0輸出低電平；
3小板數字量輸出D0可以與單片機直接相連，通過單片機來檢測高低電平，由此來檢測土壤濕度；
4小板數字量輸出DO可以直接驅動本店繼電器模塊，蜂鳴器模塊等，由此可以組成一個土壤濕度報警設備；
5小板模擬量輸出AO可以和AD模塊相連，通過AD轉換，可以獲得土壤濕度更精確的數值；
