1、本產品外觀輕巧靈便,體積小,便於安裝.
2、葉輪內部鑲有不鏽鋼軸,永遠耐磨.
3、密封圈採用上,下受力的結構永不漏水.
4、霍爾元件採用德國進口,並且用灌封膠封裝,防止進水,永不老化.
5、所有原材料均有符合ROHS檢測標準
一、產品簡介：

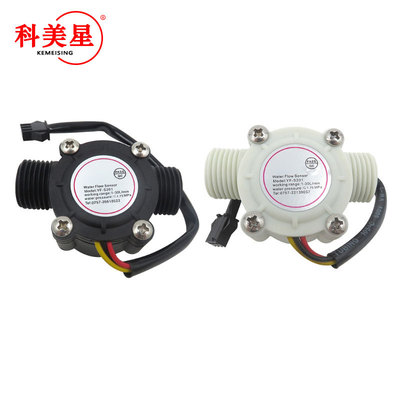

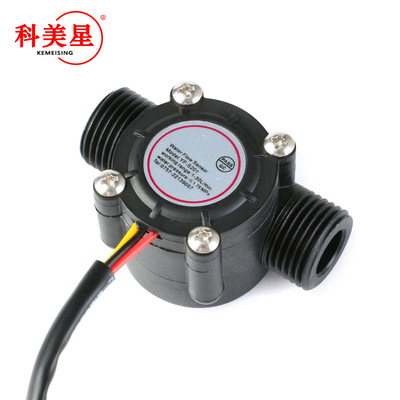

水流量傳感器主要由塑料閥體 、水流轉子組件和霍爾傳感器組成。
它裝在熱水器進水端，用於檢測進水流量，當水通過水流轉子組件時，
磁性轉子轉動並且轉速隨着流量變化而變化，霍爾傳感器輸出相應脈衝
信號，反饋給控制器，由控制器判斷水流量的大小，進行調控。
使用注意事項:
· 嚴禁劇烈衝擊以及化學物質的侵蝕。
· 嚴禁拋擲或碰撞。
· 垂直安裝，傾斜度不超過5度。
· 介質溫度不宜超過1200C。
二、輸出波形圖： 方波 NPN脈衝信號
三、 引出線方式：
1 紅 IN 接正極
2 黃 OUT 信號輸出線
3 黑 GND 接負極

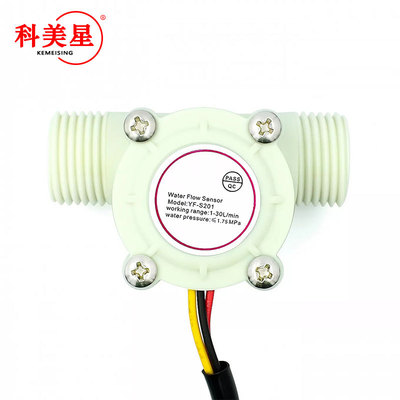

YF-S201頻率：F=7.5*Q(L/Min) 誤差：±2% 電壓：3.5-24VDC,電流不能超過10mA，流完一升水輸出450個脈衝
即頻率計算=常數7.5*單位流量（L/min）*時間（秒）
流量範圍：1-30L/min
四、技術參數
|
適用範圍
|
適用於熱水器，刷卡機，自動售水機，等流量計量設備！
|
|
基
本
參
數
|
1、最低額定工作電壓
|
DC4.5 5V-24V
|
|
2、最大工作電流
|
15 mA（DC 5V）
|
|
3、工作電壓範圍
|
DC 5～18 V
|
|
4、負載能力
|
≤10 mA（DC 5V）
|
|
5、使用溫度範圍
|
≤80℃
|
|
6、使用濕度範圍
|
35%～90%RH（無結霜狀態）
|
|
7、允許耐壓
|
水壓1.75Mpa以下
|
|
8、保存溫度
|
-25～+ 80℃
|
|
9、保存濕度
|
25%～95%RH
|
本產品主要用於熱水器，飲水機，自動售水機，刷卡機等
產品接線方式：紅色+，黑色-，黃色為脈衝信號輸出
輸出信號：NPN脈衝信號
註：1，全密封是指產品不僅僅防水，而且防蒸汽，防潮，防腐蝕等等，可以完全浸泡在水中使用，一般用在洗澡堂的刷卡設備專用，耐溫，耐壓，耐寒，經手得住你任何考驗2，不完全密封是指能防止水流進去，但不能防止蒸汽進入，請朋友們購買時認清自己所需要的，完全密封的請聯繫客服。
