產品簡介

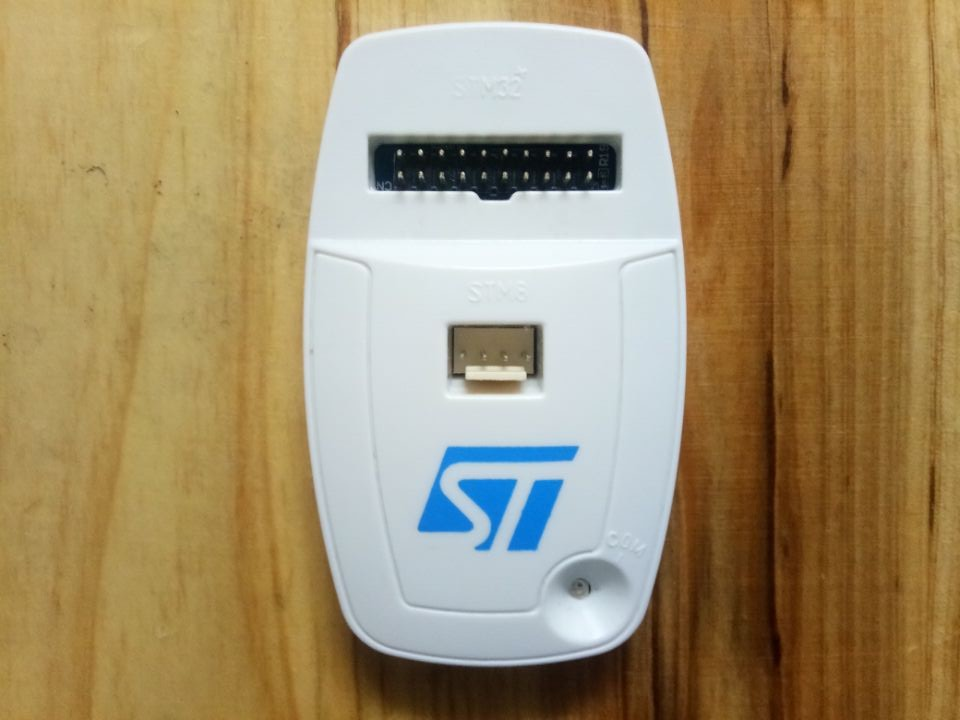

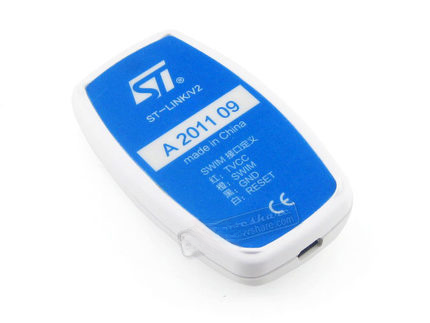

ST-LINK/V2是一款可以在線仿真以及下載STM8以及STM32的開發工具。

基本屬性

ST-LINK/V2是ST意法半導體為評估、開發STM8系列和STM32系列MCU而設計的集在線仿真與下載為一體的開發工具。
STM8系列通過SWIM接口與ST-LINK/V2連接;
STM32系列通過JTAG / SWD接口與ST-LINK/V2連接。
ST-LINK/V2通過高速USB2.0與PC端連接。

支持的軟件

ST-LINK Utility v2.0（及以上版本）
STVD Version 4.2.1（及以上版本）
STVP Version 3.2.3（及以上版本）
IAR EWARM Revision v6.20（及以上版本）
IAR EWSTM8 Revision v1.30（及以上版本）
KEIL RVMDK Revision v4.21（及以上版本）
ATOLLIC
TASKING
支持的器件

支持所有帶SWIM接口的STM8系列單片機
支持所有帶JTAG / SWD接口的STM32系列單片機
新器件不斷增加中......

Microcontrollers supported by STVP release 3.2.8

Product lineMicrocontroller

STM32STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx,
STM32L15xx6, STM32L15xx8,STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L152xD, STM32L162xD,
STM32TS60,STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZSTM8STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x,STM8AH51x, STM8AH61x, STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx, STM8S207xx, STM8S208xx, STM8S903F3, STM8S903K3, STM8L101xx, STM8L15x, STM8L16x,STM8TL52x4, STM8TL53x4

功能、性能

編程功能：可燒寫FLASH ROM、EEPROM、AFR等。
仿真功能：支持全速運行、單步調試、斷點調試等各種調試方法，可查看IO狀態，變量數據等等。
仿真性能：採用USB2.0接口進行仿真調試，單步調試，斷點調試，反應速度快！
編程性能：採用USB2.0接口，進行SWIM / JTAG / SWD下載，下載速度快！
與目標板的連接接口

ST-LINK/V2指定的SWIM標準接口和JTAG / SWD標準接口。
固件升級性

固件可更新。ST將會推出更多STM8和STM32的型號，亦會將新的器件型號添加入STVD的器件支持列表，當您在未來開發中需要使用最新的型號，升級STVD，升級固件程序，便得以支持新的型號。
升級方式為自動升級。

ST-LINK/V2與ST-LINK的對比
項目ST-LINK/V2ST-LINK說明

JTAG/SWD支持電壓範圍1.65V - 3.6V3V - 3.6VST-LINK/V2支持STM32低壓器件

SWIM支持電壓範圍1.65V - 5.5V1.65V - 5.5V

是否支持SWVYESNO目前，僅STM32支持SWV，STM8尚不支持

調試接口個數21ST-LINK/V2分兩個接口分別支持STM32及STM8，使用更方便

LED狀態指示燈雙色LED紅色LEDST-LINK/V2可指示更多的運行狀態

兼容性 ST-LINK要求計算機可使用U盤

版本說明
關於ST-LINK/V2 (EN)與ST-LINK/V2 (CN)的同異點：
ST-LINK/V2 (EN)是美版，ST-LINK/V2 (CN)是國內版。
兩者都是ST官方原裝產品，功能一致，配件稍有不同。
關於ST-LINK/V2與ST-LINK II的相關說明：

ST-LINK/V2和ST-LINK是兩個不同的產品。
ST-LINK II是ST-LINK的一個隸屬版本，且 "II" 是國內一說，官方並無版本區分。
連接到PC機

採用USB接口連接PC機
ST-LINK/V2開發工具採用STM32芯片為控制芯片，實現高速的USB2.0通信。
ST-LINK/V2連接電腦需要驅動程序，請點擊此處下載:http://www.waveshare.net/downloads/st-link_v2_usbdriver.zip。
或者到官網下載最新版本，請點擊此處官網下載:http://www.st.com/st-web-ui/static/active/en/st_prod_software_internet/resource/technical/software/driver/st-link_v2_usbdriver.zip。（以上驅動程序適合Win7、Vista、XP）

連接到目標板
ST-LINK/V2下載器通過JTAG / SWD接口連接至STM32目標板

STM32的JTAG / SWD接口是如何定義的？http://www.waveshare.net/txt/ST-LINK-V2_Interface_32.htm

STM32的JTAG / SWD接口是通過20PIN連接線連接目標板，所以ST-LINK/V2連接至STM32目標板時需要注意連接方向。

ST-LINK/V2下載器通過SWIM接口連接至STM8目標板

STM8的SWIM接口是如何定義的？http://www.waveshare.net/txt/ST-LINK-V2_Interface.htm

由於STM8的SWIM接口只需要4根連接線，所以ST-LINK/V2連接至STM8目標板時需要注意連接位置。

請注意，VCC和GND切勿接反，以免燒壞ST-LINK/V2下載器。

LED狀態說明
閃爍紅色：ST-LINK/V2連接到計算機後，第一次USB枚舉過程
紅色：ST-LINK/V2與計算機已建立連接
閃爍綠色/紅色：目標板和計算機在進行數據交換
綠色：通訊完成
橙色（紅色+綠色）：通訊失敗
ST-LINK/V2 使用方法
ST-LINK/V2 USB驅動安裝步驟
開始使用ST-LINK/V2
配置清單
ST-LINK/V2主機 x 1
USB type A to Mini-B連接線 x 1
20-pin JTAG/SWD扁平線 x 1
4-pin SWIM連接線 x 1
4-pin SWIM散頭連接線 x 1

ST-LINK/V2 驅動程序及使用說明的網上下載方式:
http://www.st.com/internet/evalboard/product/251168.jsp
