以下說明為常規通用說明，不針對單一產品

以下說明為常規通用說明，不針對單一產品，

具體產品規格請諮詢客服

端子，線長均可定製，，所有把套均可以互換

燈顯示的請留言需要的電壓數值，數字顯示的是12v到84v通用，無需留言電壓數值

本轉把優點：
1、不分鉛酸電池，鋰電池，水電池，乾電池。
2、不分各種型號電動車（12V到99V通用），均可自動識別，實時顯示。
3、淘汰模擬電量顯示（幾個小燈），實時數字電壓顯示、直觀，方便，可以準確判斷剩餘電量，行駛里程。
??4、通過電壓數字判斷電動車故障，事半功倍。


電池常識：本轉把是採用數碼顯示電壓的方式直接獲取電池電量，請根據自己的電動車電池電壓V數判斷剩餘電池電量，也可以通過充滿電的電壓情況判斷電池是否損壞，以及輕，損壞，做到及早發現，及早維修。以前電量顯示燈是通過採集電池電壓模擬電量顯示（以36V電池3個燈顯示為例，39V到42V顯示滿電，燈全部亮，37V到39V滅一個燈,34V到37V滅第二個燈,31V到34V最後一個欠壓燈亮，這種方式只能是模糊的，因為不能確定裡面到底有多少V電，而且這種通過採集電壓方式隨着電池技術的進步已經不適應了），因為電池材料不同，工藝不同，電池放電平台也不同，這樣就導致採集電壓的方式的不確定性，電壓數碼顯示轉把就徹底解決了此問題，通過實時採集電池電壓，以數字實時顯示的方式展現出來，很容易的就通過數字變化來判斷自己可以行使多少里程，電池有沒有損壞。

電壓數字顯示轉把使用說明書
一、特點簡介
奇夢達電壓數碼顯示轉把全面取代模擬電量顯示轉把，12V到84V電動車自動識別，實時顯示電壓，準確判斷電池電量，方便，實用！
1， 通過轉把實時電壓數值可以準確判斷剩餘多少電量，方便顧客行駛！
2， 通過轉把實時電壓數值可以準確判斷鋰電池是否損壞，方便售後！
3， 通過轉把電壓數值可以判斷鋰電池質量的好壞，方便工廠採購合格的鋰電池！
4， 自動識別電壓在100V以下的電動車，均可通用，方便工廠採購，節省資金成本和管理成本！
5， 普通電顯轉把只有4根線，方便工人安裝，節省工時！
6， 數碼電顯轉把目前市場上沒有，可以搶占先機，成為新的銷售賣點。
二、注意事項
非專業人員安裝時請注意線序，不能接錯線，否則容易造成霍爾和LED管燒毀
三、基本參數：（根據電池材料不同，新舊不同，批次不同，電壓v數會有差別，請測試幾次，就可以得出自己電動車電池參數，）
12V電動車，最高電壓大約12.6V或者稍高一點，最低大約9V或者稍高一點
24V電動車，最高電壓大約29.4V，最低大約21V或者稍高一點
36V電動車，最高電壓大約42V，最低大約29V或者稍高一點
48V電動車，最高電壓大約54.6V或者58.8V，最低大約39V或者稍高一點
60V電動車，最高電壓大約72V，最低大約49V或者稍高一點
72V電動車，最高電壓大約84V或者稍高一點，最低大約60V左右
更高電壓的電動車都已經安裝有電壓表。
安裝方法：三根轉把線，紅色轉把正極，黑色轉把負極，綠色轉把信號線，單獨黃色是電源正極線，
奇夢達科技有限公司

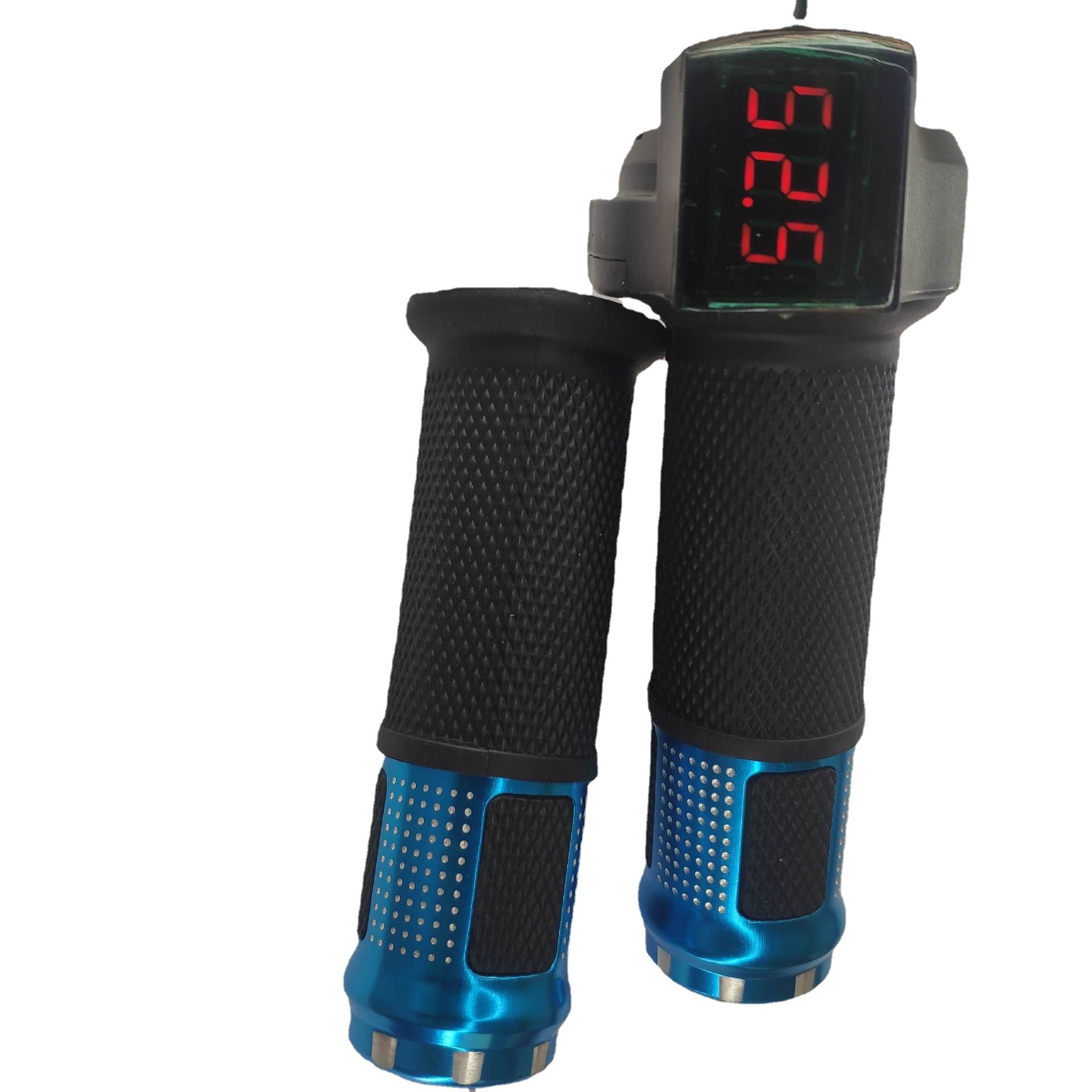

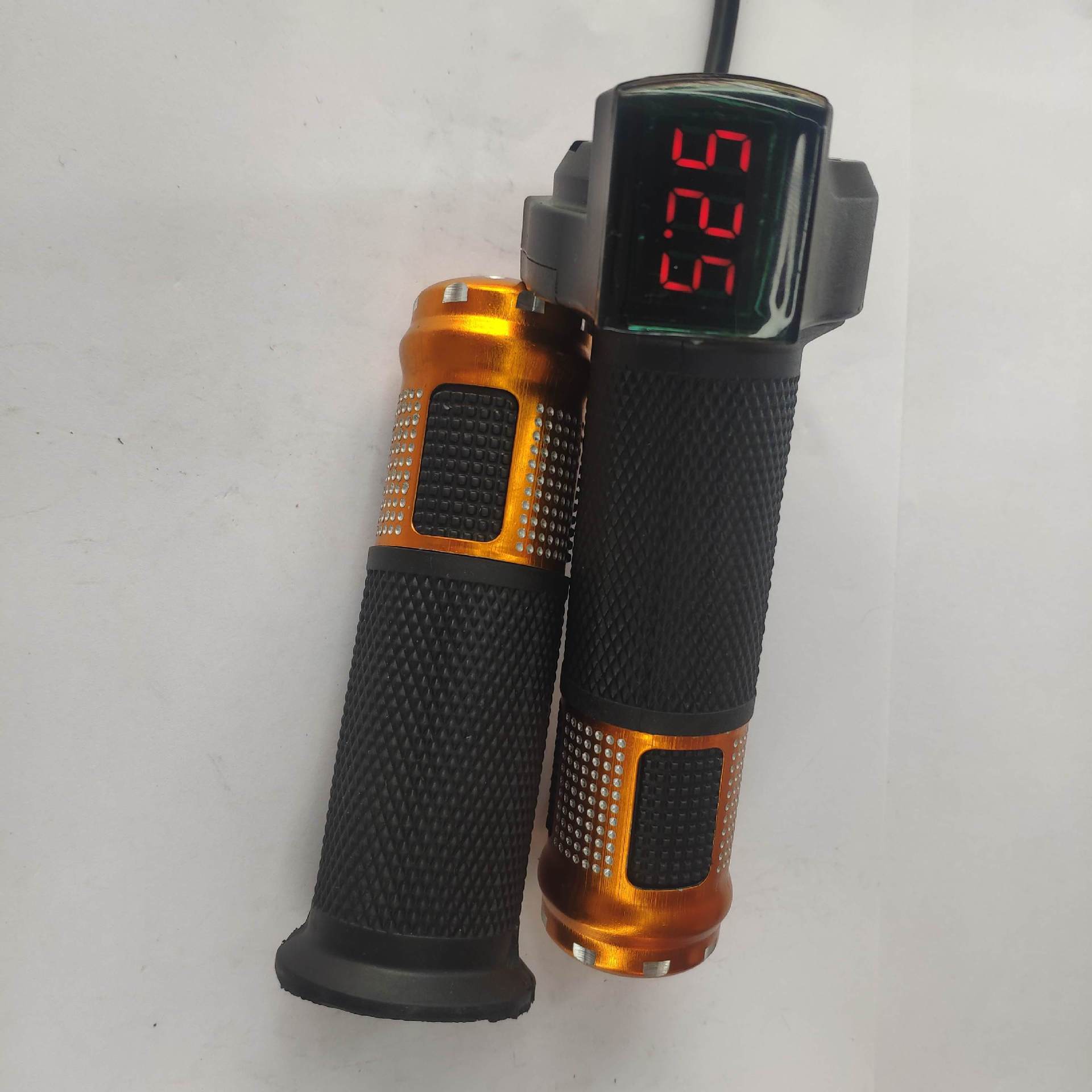

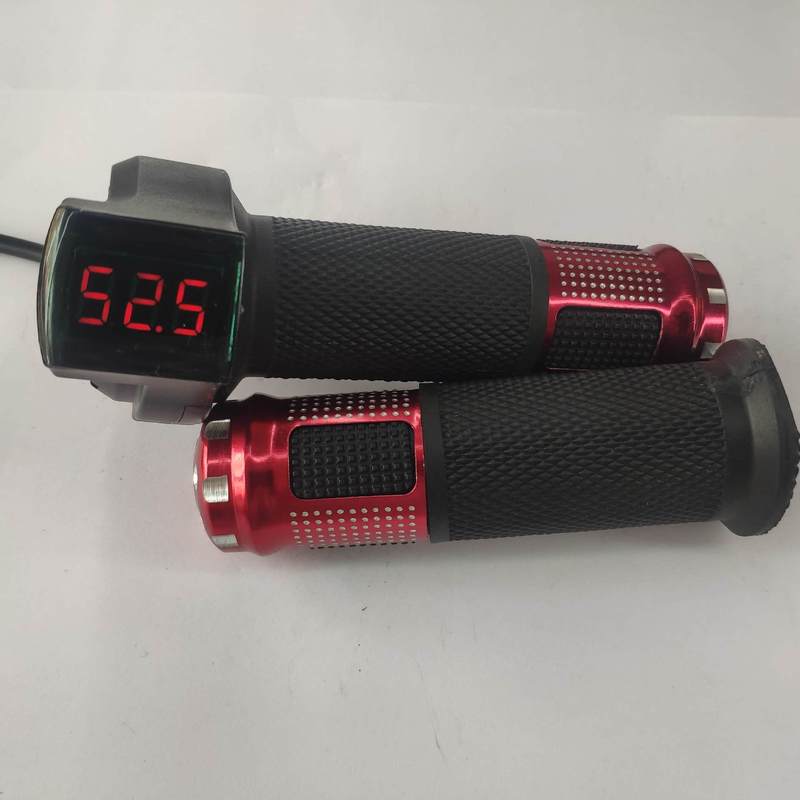

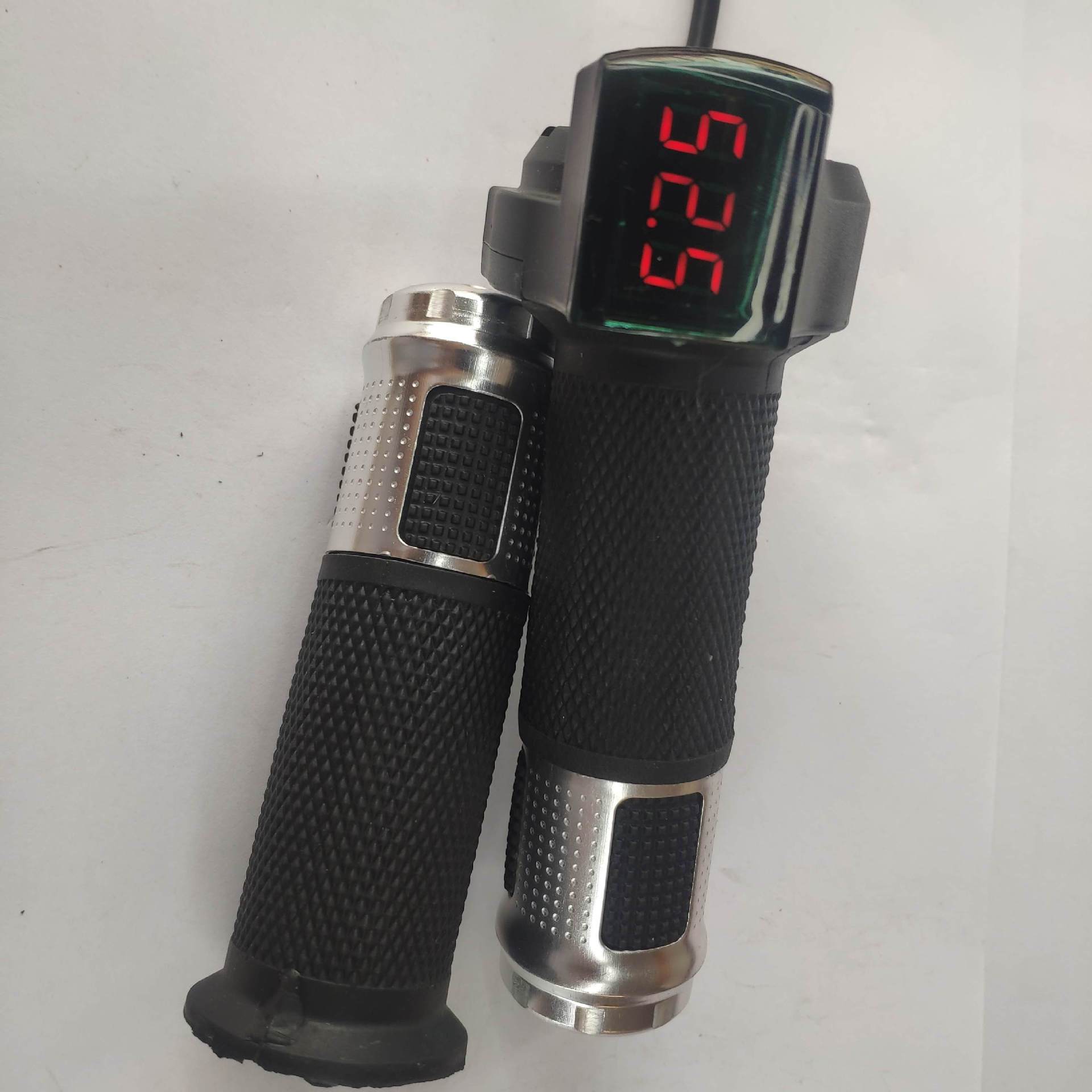

電動車電壓顯示轉把
品牌：Qimonda 奇夢達 產地：河南，周口
等級：原裝正品一級貨 配套整車廠家使用

型號:S系列（5V-99V自動識別電動車電壓)
效率：≥98%
霍爾等級：線性霍爾 優質橡膠 進口LED數字顯示燈
工作電壓：轉把DC0.8V-4.2V
電量顯視：不分鉛酸電池，鋰電池，不分電壓，均可自動識別（12V，24V,36V,48V,60V,72V電動車均可直接使用，部分84V電動車也是可以使用）
數量: 1付(右轉把+左把套）
規格：電動車通用配件
線端子長:1.8米，可定製，
端子：每個廠家插頭不可能一樣，無法匹配的可以剪斷直接連接，支持定製。


綠色線是轉把霍爾信號線，紅色線是轉把正5v，黑色線是負極（下同），請務必對照控制器的功能線接線，不能簡單的和控制器對顏色接線，一旦接錯會造成控制器或轉把損壞。

4芯線：黃色線是電壓顯示線，接電動車電源正極。
5芯線：藍色線接控制器電門鎖出線，黃線線接控制器電門進線電源正極，（電源開關，控制整車電源）。
6芯線：黃色線接電源正極，藍色線和白色線是功能線（倒退開關，喇叭開關，巡航開關，電源開關等其他開關）。
7芯線：黃色線接電源正極，藍色線是三檔公用線中檔，白色線高檔，棕色線低檔。
以上是常用接線方法，有特殊需求請諮詢經銷商尋求解決方案

售後部分：個人改裝購買，由於本店不能保證每位客戶都有過硬的技術與識別電路的能力，所以每件產品我們在發貨期都會予以測試功能正常後發貨，安裝時候不明白的請及時聯繫我們，如有個人因安裝失誤（正極與黑線會發生短路，損壞顯示屏及霍爾，電源正極和轉把正5V連接會燒毀霍爾），而造成電子部件損壞需要維修的，我們可以免費維修，但是客戶要承擔來回運費，換件單獨計價，一旦下單購買即表示接受此售後條件，不可以接受此售後的請勿購買。
運費說明：新疆，西藏，寧夏，甘肅，內蒙，海南，貴州，雲南，廣西，東三省，四川，及台灣，香港，國外需要聯繫客服，確定運費在拍，否則賣家有權拒絕發貨。
簽收部分：1、拿到貨物後可以要求先驗貨再簽收。
2、如果以上無法進行，那麼您可以先正常簽收，簽字後單子拿在手裡（非常關鍵）暫時不給快遞員，然後要求他將商品給您驗貨。這個時候因為您已經簽收了，所以快遞員沒有理由不讓您驗貨。
3、如果驗貨後沒問題，可以把單子交給快遞員，交易成功！
4、檢查後若是發現有問題，請用筆劃掉簽名，將商品破損部分拍照，拒絕收貨並打電話告訴我們，然後交給快遞員處理。
5、如果快遞員要您證明下商品不是他拆的包，請幫助下快遞員，畢竟他只是負責送貨的，商品運輸過程中出的問題，也不要為難快遞員，畢竟損失是運輸公司賠付，不是他個人賠付。
6、請您務必注意物流運輸過程中可能出現的問題：外包裝完整不代表裡面的貨物完整，不代表裡面的貨物沒有被踩踏和擠壓而破壞，外包裝完整同樣不代表就是我們發貨時候的原包裝，不代表沒有被拆過重新包裝。所以務必當面檢查，明確責任，按照郵政法規定，收件人簽收後相應責任就移交到收件人身上，快遞人員走後再出現問題按照郵政法規定，物流公司有權不負責任，不進行賠償。所以為了維護您的正當權益請當面簽收保留證據，這樣好明確責任方便解決。

Green is for throttle hall signal, red wire is for throttle +5v, black is negative wire; please connect according to controller function wire, U can not just match same color wire, if wrong connected that will damage your controller and throttle.
4 wires : yellow is for voltage display wire, connect with electric bike power positive.
5 wires: blue wire connect with controller power lock output wire, yellow wire connected with controller electric switch input wire power positive,
6 wires ; yellow connected with power positive, blue wire and white is is function wire(can work as reverse switch, horn switch, cruise switch, power lock and so on)
7 wires: yellow connected with power positive, blue is share wire, middle gear for 3 gears , white is high gear, brown is low gear.
The above is common wiring way, if need made to order please connect with salesperson.

Battery common sense:
For this display Battery is measured by voltage. this throttle can work for any electric bike under 84v with lead acid battery, lithium battery, water battery, dry batter and so on. The throttle with automatically identify voltage. Due to the difference of battery material, battery conditions ( new or old, ),controller data , the battery voltage reaction will be different, so the data bellow will have deviation. Customers please check according to your battery to get your battery data.

For 12v electric bike, max voltage is about 12.6v, mini is about 9v or higher,
For 24 electric bike, max voltage is about 29.4v, mini is about 21v or higher,
For 36v electric bike, max voltage is about 42v, mini is about 29v or higher,
For 48v electric bike, max voltage is about 54.6v, /58.8v, mini is about 40v or higher,
For 60v electric bike, max voltage is about 72v, mini is about 49v or higher,
For 72v electric bike, max voltage is about 84v, mini is about 60v or higher,
For other electric bike with higher voltage there should be a voltmeter installed.

How to maintain the lithium battery:
Since lithium battery has different materials (The ternary lithium battery, lithium manganate battery, lithium iron phosphate battery) so we cannot give exact number to measure the balance battery level. Customers please measure the remaining battery level according to your battery indication and max voltage number. Usually please charge when there is 30% left, and please finish charging when reach to 80% of battery. This is best for battery. Any lithium battery has no memory, you can charge anytime, use anytime, that will not influence the life of battery. Please donot overcharge or overdischarge. Please totally charge and discharge for every two month, that will maintain the battery at max.
