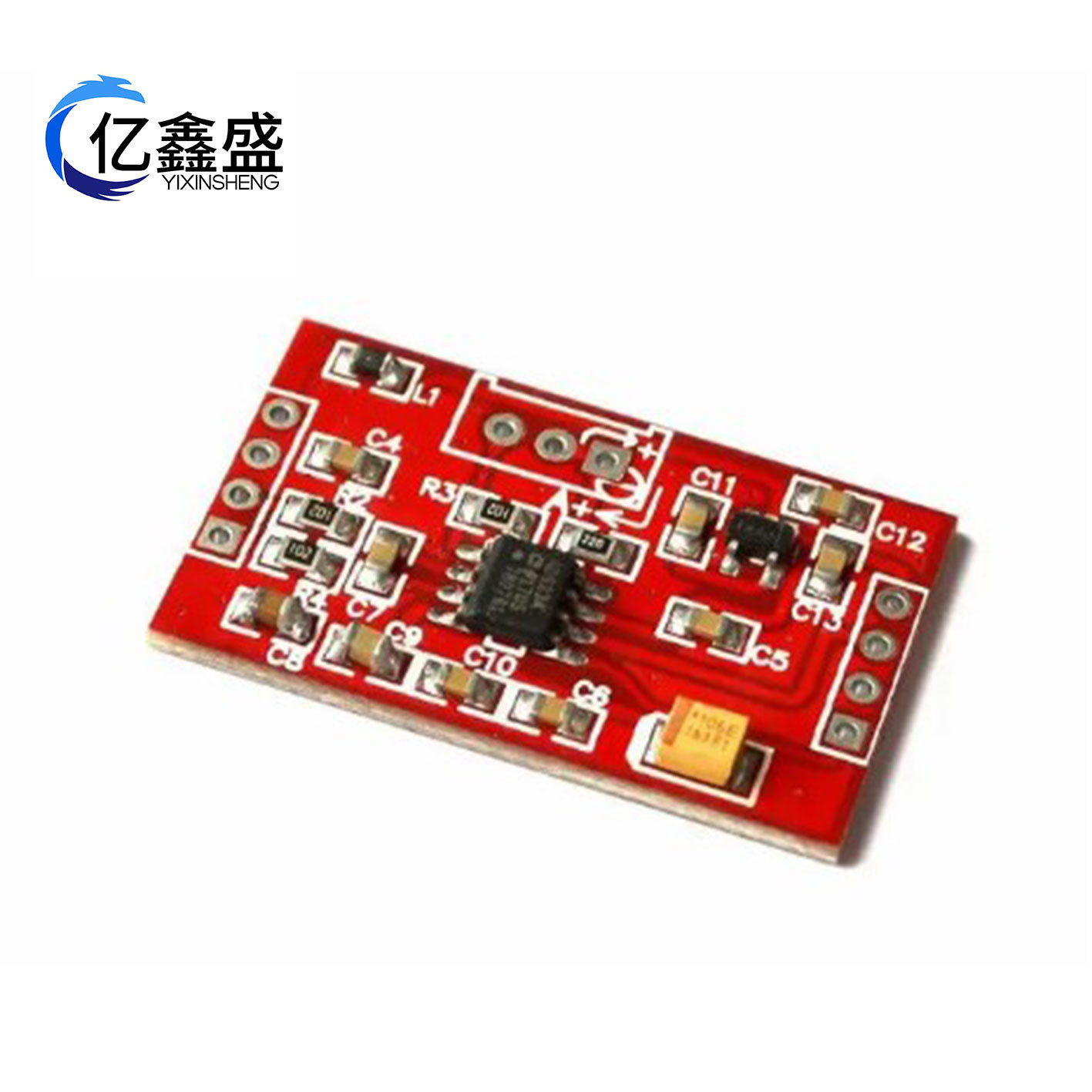

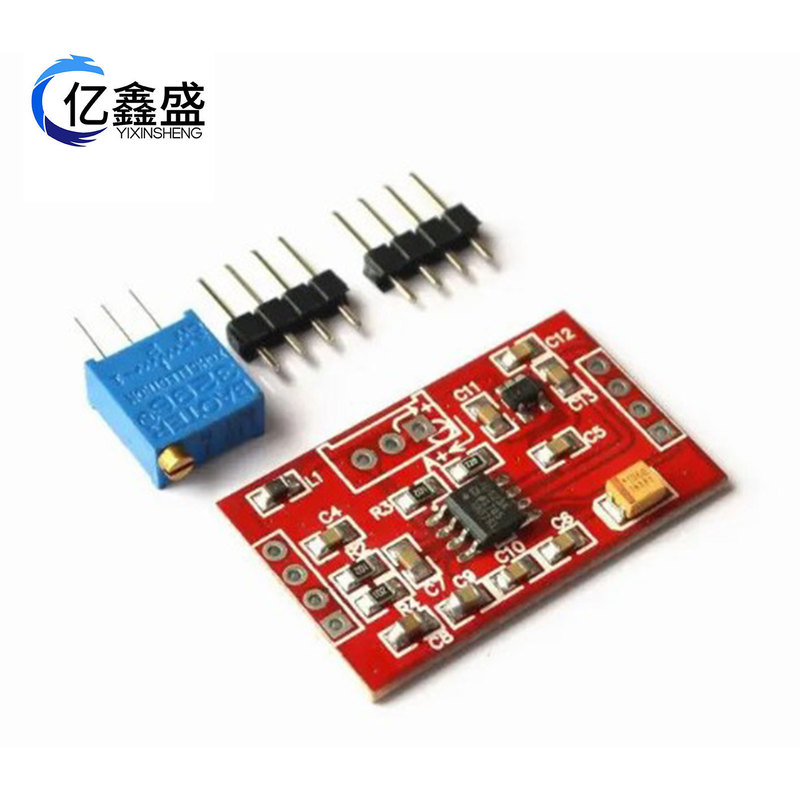

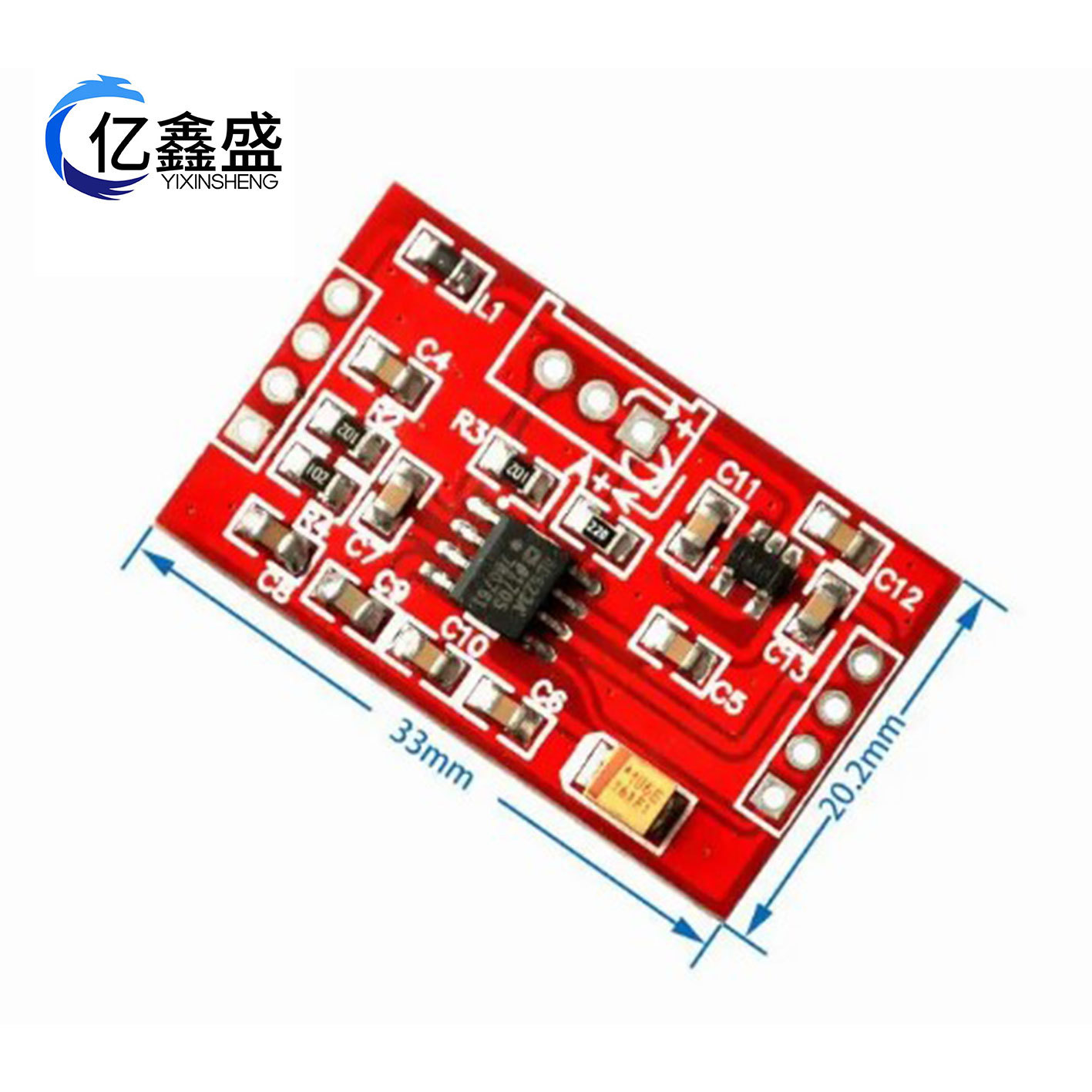

毫伏AD623/AD620儀表放大器模塊
產品描述：
專用儀表放大器核心，軌到軌輸出，，高輸入阻抗，高共模抑制比、低失調與漂移、低噪 聲、及高閉環增益穩定性，精密測量/放大的不二之選。
模塊特點
1.高端專用儀表放大器AD623核心，精度高、線性好。
2.單電源供電，支持3-5.5V電源，方便易用！
3.集成負壓發生模塊，雙電源運行，輕鬆應對負信號/交流信號。
4.電源輸入LC濾波，純淨穩定，保障信號放大的穩定。
5.內置負電壓發生模塊，僅需單電源供電即可雙電源運作，簡化系統設計。
6.軌到軌輸出，輸出擺幅達+-VCC，遠超LM358/AD620等核心的產品（只能到VCC-1.5V）
7.放大倍數2-1000倍可調，適應不同應用場合，進口美國bounds電位器，電阻變化均勻，阻值穩定，價格高出國產電位器10倍以上（劣質電位器經常鬆動、開路、跳動，導致電阻時大時小、開路等，無法保證放大倍數穩定，也就難以保證精度）。
7.模塊簡潔，可拓展性強，說明詳實，方便二次開發。
主要參數
放大器類型：專用儀表放大器AD623核心
輸入範圍：0.5VCC（即S+/S-之間的電壓小於電源電壓的一半。）
輸出範圍：+-VCC（軌到軌）
放大倍數：2-1000倍可調。
功耗：150uA（典型）650uA（）
電源供應：3-5.5V
增益精度：0.35%（G>2）0.10%（G=2）
輸入失調電壓：100-200uV
輸入失調漂移:1uv/℃
共模抑制比：90db
增益帶寬：800KHZ。
PCB尺寸：40*23mm

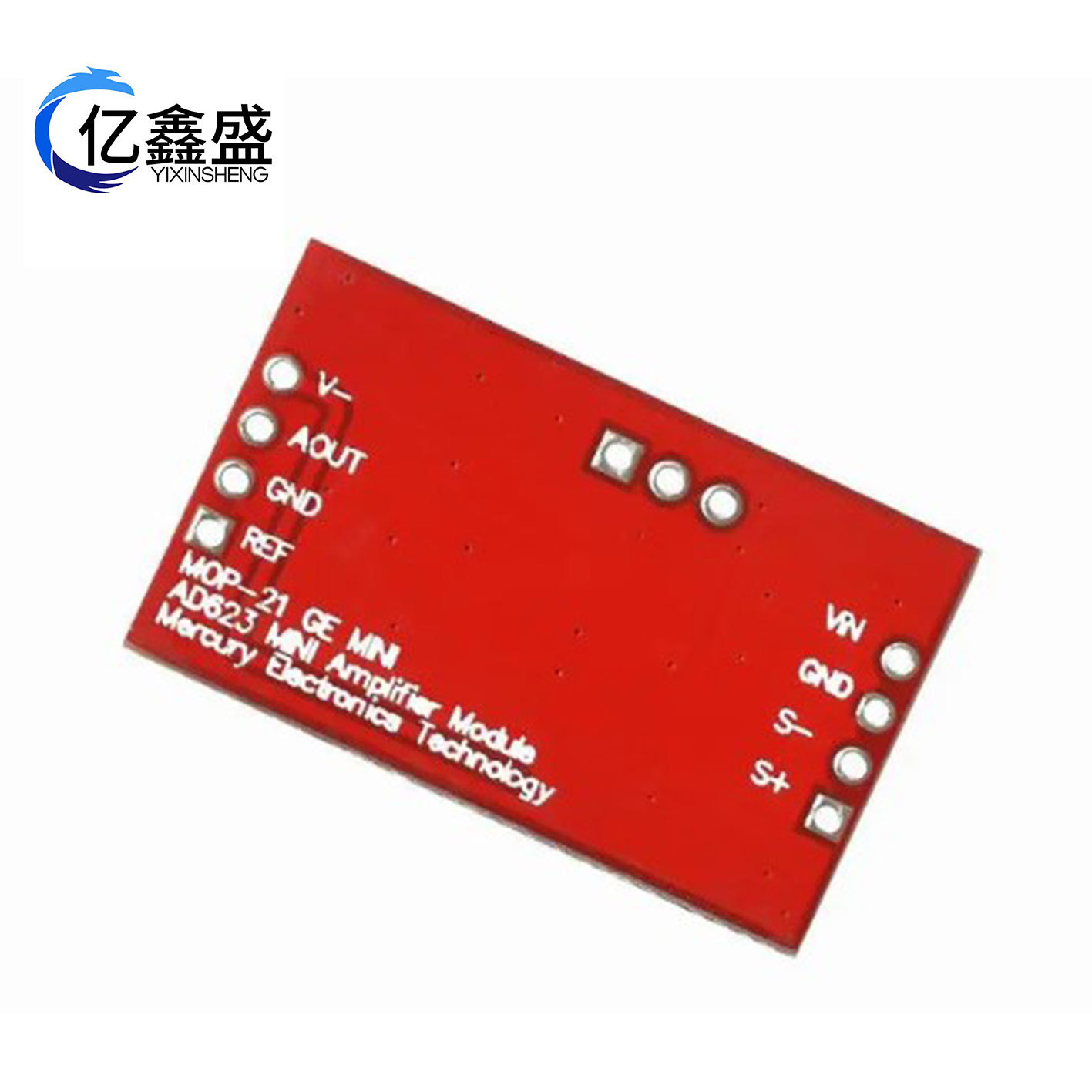

管腳說明和接線圖
建議使用較小的放大倍數（如50/100倍）來測試寶貝，然後調到需要的倍數上使用。順時針調節A++旋鈕即可增加放大倍數（1000倍），當調節到時，可以聽到電位器發出輕微的咔咔聲，即表示已經調節到盡頭。也可以使用電阻固定放大倍數，這樣放大值會更穩定一些
注意事項
1.有些人將REF稱之為調零管腳，這樣是沒有問題的，但是AD623核心的精度很高，直接將REF接地，輸出即非常接近0，實際無需調節。 建議只有需要平移電壓的時候，再調整REF管腳電壓
2.本店使用的是進口美國bounds電位器，調節均勻、穩定，可靠性高，價格高出國產電位器10倍，非一般國產電位器可比。
3.AD623的失調電壓為200uv，即可能會在輸入電壓上產生200uv的誤差，因此如果輸入電壓越小，產生的初始誤差越大，建議信號不要低於3mv。
4.AD623的3db增益帶寬為800KHZ，即增益倍數*頻率=800KHZ。因此，如果放大直流信號，可達1000倍左右。如果放大800倍，信號不宜高於1KHZ。如果放大10倍，信號不宜高於80KHZ，以此類推，信號頻率越高，放大倍數損失越大。
5.REF端調節範圍不宜太大，否則會影響放大倍數。
6.放大器的輸出電壓範圍受電源電壓制約。本店的AD623模塊線性區達++-VCC。而AD620/LM358等放大器+5v和-5V供電時，線性度只在-3.6V~+3.6V間。
7.AD623的REF腳的作用只能上拉/下拉輸出電壓。一般情況下接地。當需要運用REF腳拉高或降低輸出時，可以改變此腳的電壓。但在這種情況下，要注意放大倍數的線性區不會因為5腳的改變來變化，其輸出是不會超過VCC的。
儀表放大器常識
各種非電量的測量，通常由傳感器把它轉換為電壓（或電流）信號，此電壓信號一般都較弱，小的到0.1μV，而且動態範圍較寬，往往有很大的共模干擾電壓。因此，在傳感器後面大都需要接儀表放大器，主要作用是對傳感器信號進行精密的電壓放大，同時對共模干擾信號進行抑制，以提高信號的質量。
在一般信號放大的應用中通常需要差分放大電路對信號進行放大後採集，然而基本的差動放大電路精密度較差，電阻匹配問題是影響共模抑制比的主要因素。如果用分立運算放大器來作測量電路，難免有電阻的差異，影響整個訊號放大度的變因就更加複雜，因而造成共模抑制比的降低和增益的非線性。採用後模工藝製作的集成儀器放大器解決了上述匹配問題，儀表放大電路則無上述的缺點，因而被廣泛使用。
由於傳感器輸出阻抗一般很高，輸出電壓幅度很小，再加上工作環境惡劣，因此，儀器放大器與一般的通用放大器相比，有其特殊的要求，主要表現在高輸入阻抗，高共模抑制比、低失調與漂移、低噪 聲、及高閉環增益穩定性等。
一般集成儀器放大器具有以下特點
(1)輸入阻抗高，一般高於109Ω
(2)偏置電流低
(3)共模抑制比高
(4)平衡的差動輸入
(5)良好的溫度特性
(6)增益可調
(7)單端輸入
