一、產品簡介

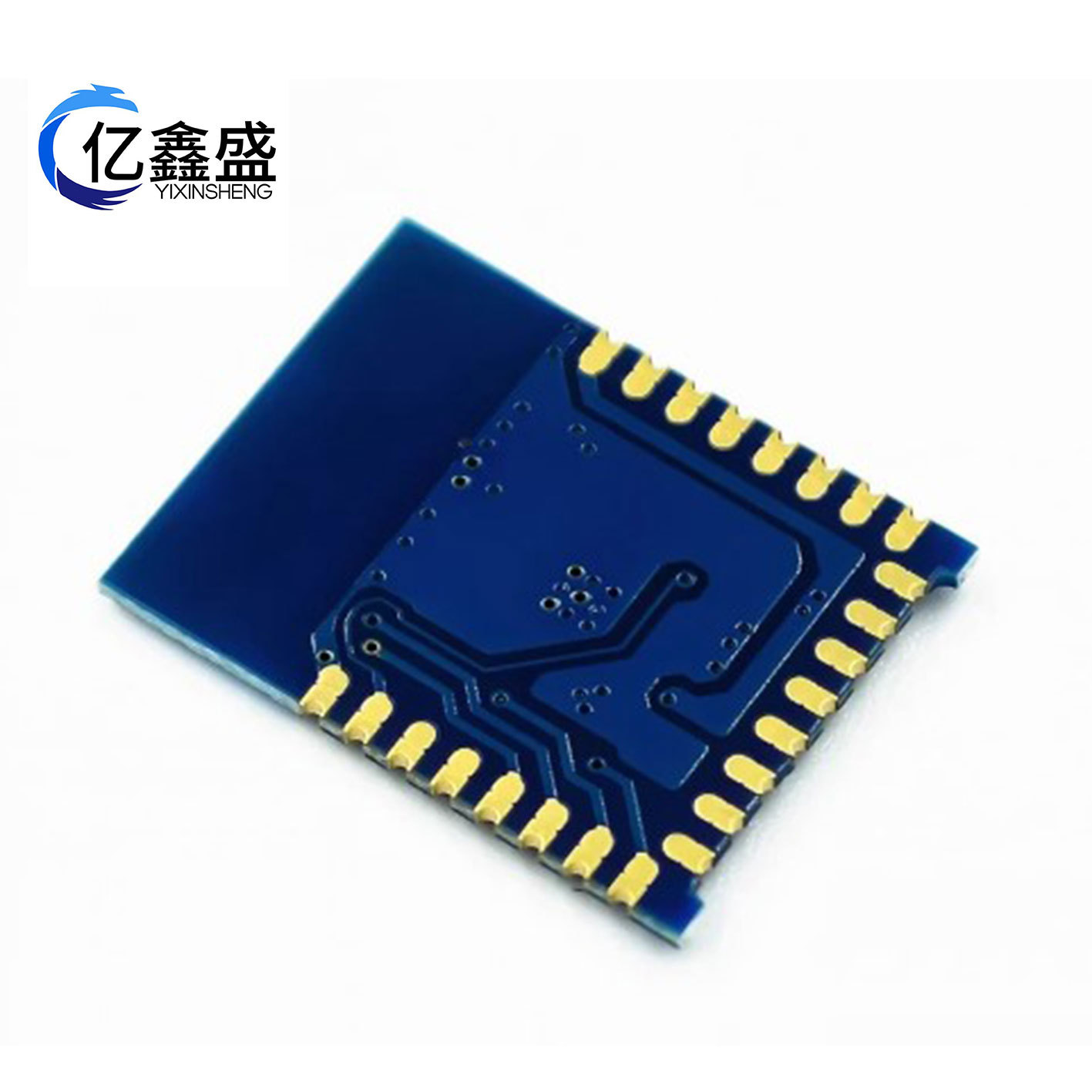

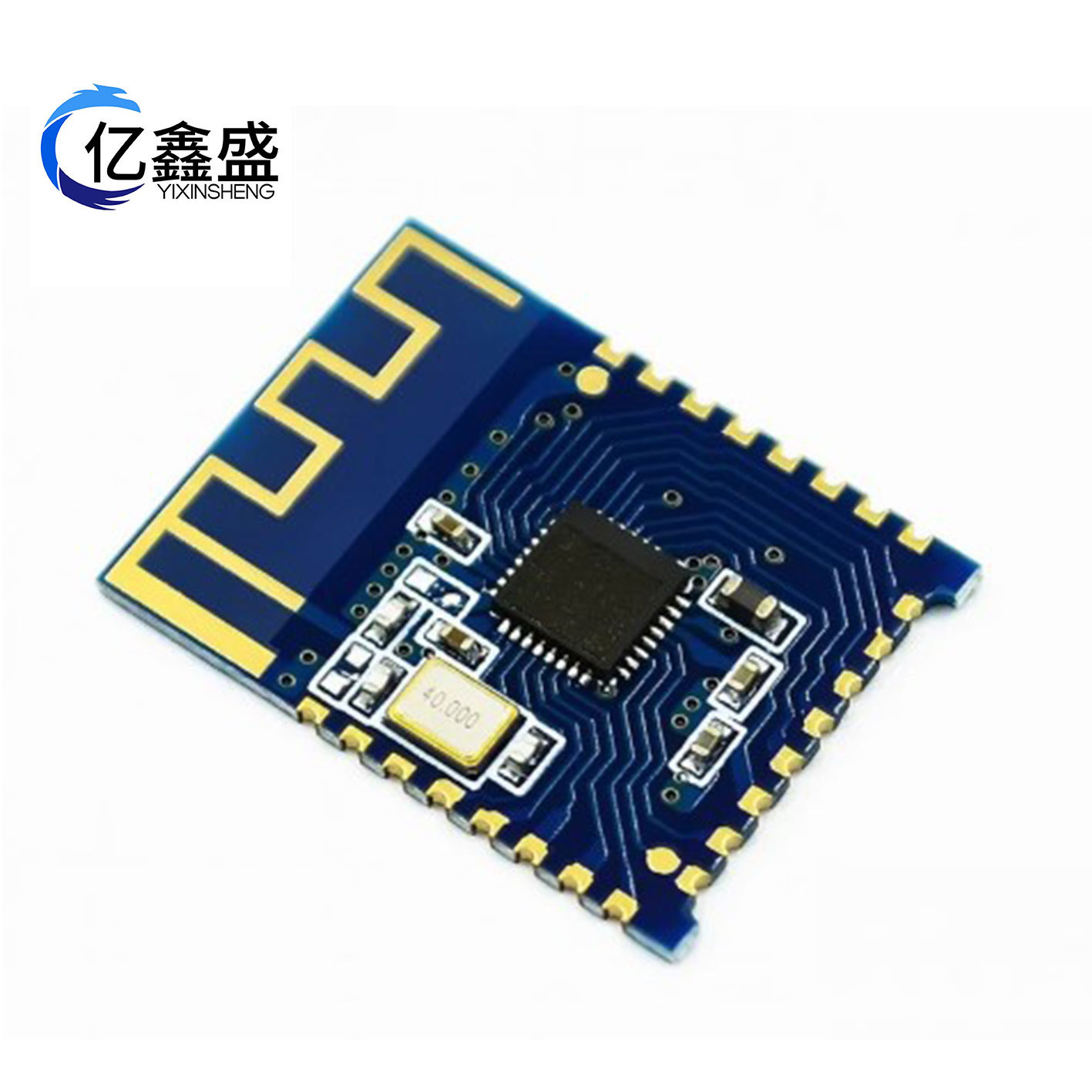

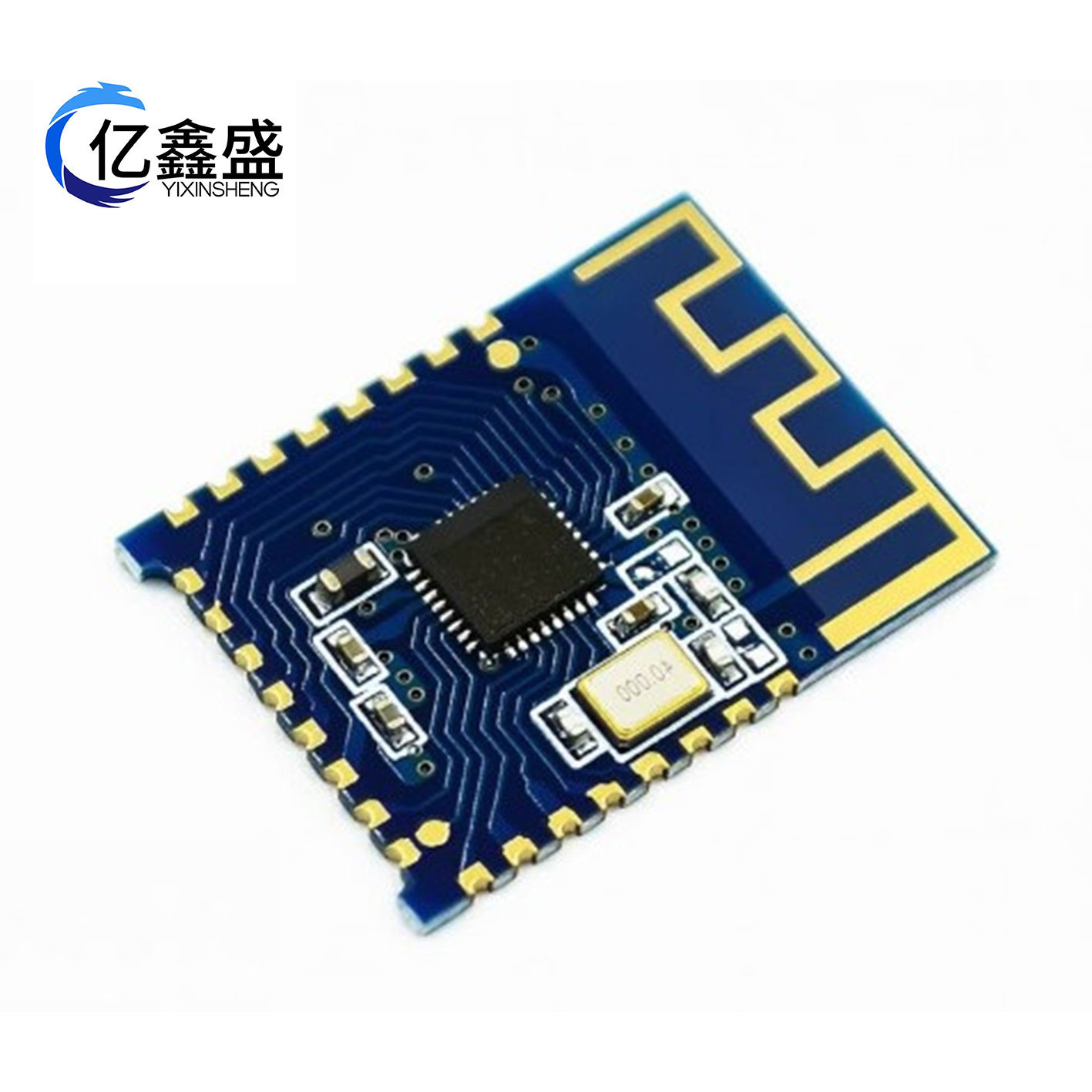

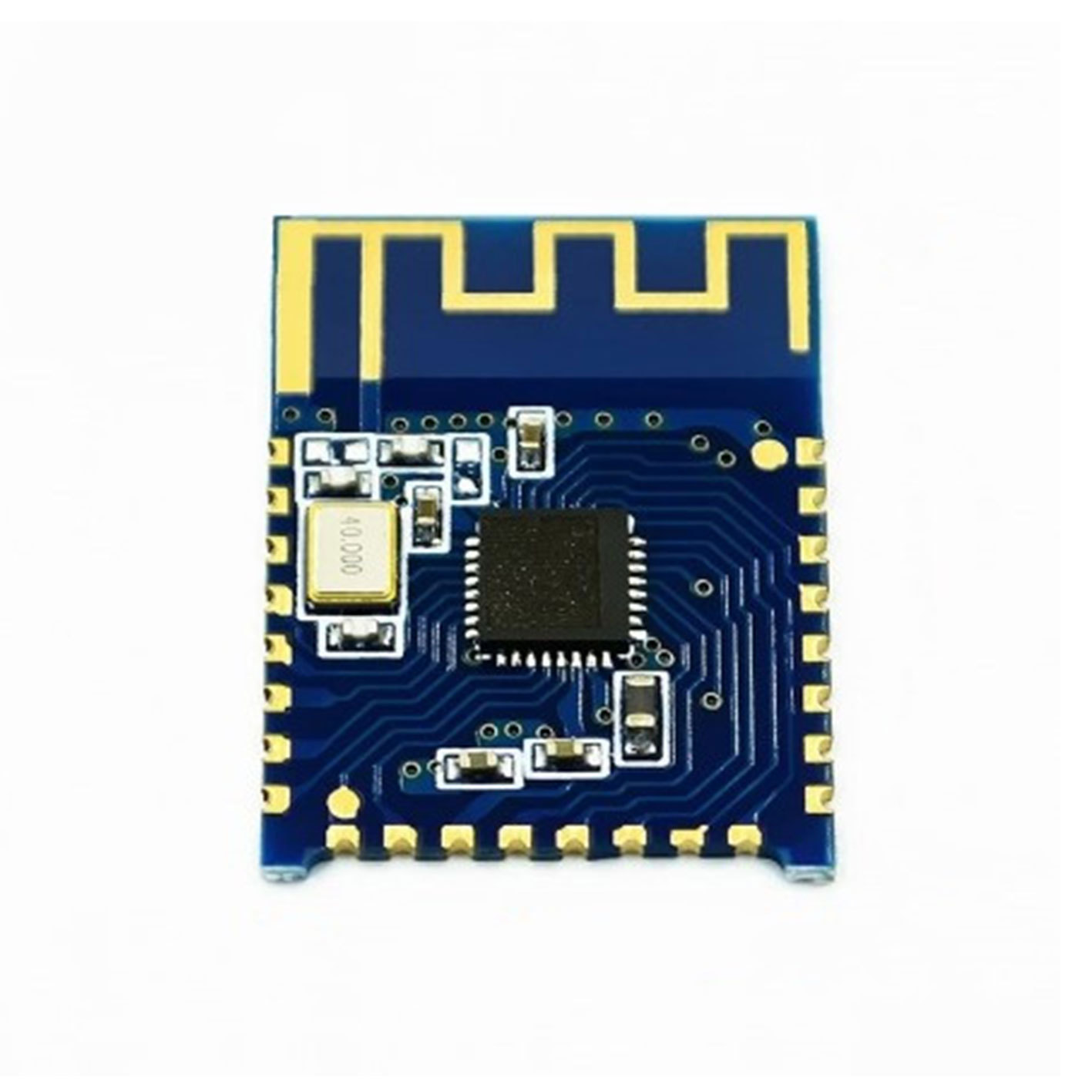

JDY-23透傳模塊是基於藍牙5.0協議標準，工作頻段為2.4GHZ範圍，調製方式為GFSK，發射功率為4db，發射距離60米，採用進口原裝芯片設計，支持用戶通過AT命令修改設備名、波特率等指令，方便快捷使用靈活。
JDY-23藍牙模塊可以實現模塊與手機數據傳輸，默認無需配置即可快速使用BLE藍牙進行產品應用。
讓BLE在產品應用更加快捷方便
3.1模塊參數
|
JDY-23產品參數 |
|
|
型號 |
JDY-23 |
|
工作頻段 |
2.4G |
|
發射功率 |
4db（） |
|
通信接口 |
UART |
|
工作電壓 |
1.8V – 3.6V |
|
工作溫度 |
-40℃ - 80℃ |
|
天線 |
內置PCB天線 |
|
接收靈敏度 |
-97dbm |
|
傳輸距離 |
60米 |
|
主從支持 |
從機 |
|
模塊尺寸 |

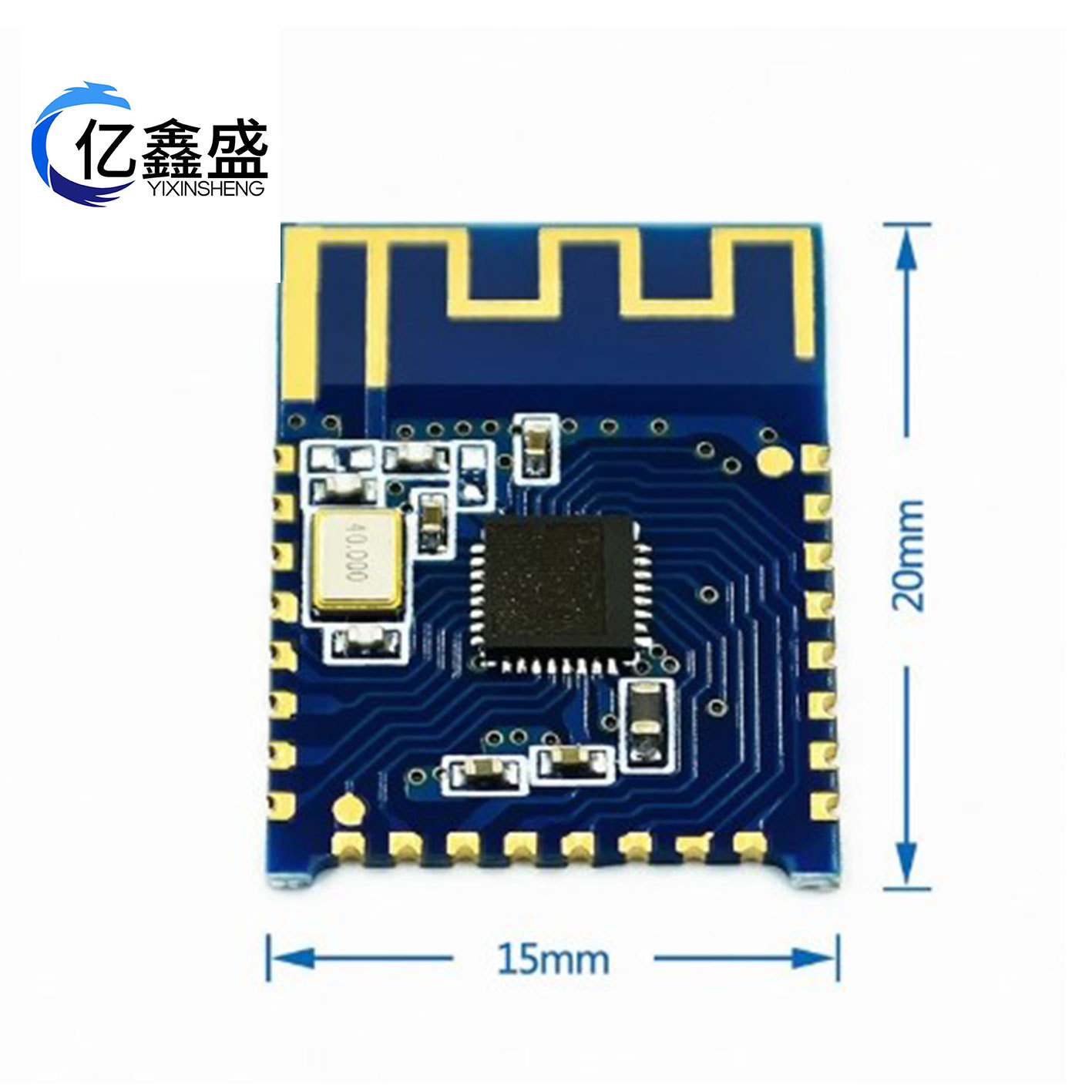

19.6 * 14.94 *1.8 mm（長寬高） |
|
藍牙版本 |
BLE 5.0（兼容BLE4.0、BLE4.2） |
|
喚醒狀態電流 |
800uA（有廣播） |
|
淺睡狀態電流 |
<50uA (有廣播) |
|
深度睡眠電流 |
9uA （無廣播） |
|
指令參數保存 |
參數配置掉電數據有保存 |
|
SMT焊接溫度 |
<260℃ |
|
rf-TX/RX峰值電流 |
5mA |
引腳功能說明
|
引腳 |
功能 |
說明 |
|
1 |
VCC |
供電電源(1.8-3.6V) |
|
2 |
NULL |
空 |
|
3 |
NULL |
空 |
|
4 |
OUTPUT1 |
IO1輸出引腳（支持APP控制高低電平 |
|
5 |
OUTPUT2 |
IO2輸出引腳（支持APP控制高低電平 |
|
6 |
STAT |
連接狀態引腳，已連接高電平，未連接低電平 |
|
7 |
INPUT7/PWM4 |
INPUT7模式：為入引腳，APP可以讀取此引腳狀態 PWM模式：為PWM4輸出引腳，APP可以控制PWM4脈寬 默認為：INPUT7模式 |
|
8 |
OUTPUT3 |
IO3輸出引腳（支持APP控制高低電平 |
|
9 |
OUTPUT4 |
IO4輸出引腳（支持APP控制高低電平 |
|
10 |
OUTPUT5 |
IO5輸出引腳（支持APP控制高低電平 |
|
11 |
INPUT6/PWM3 |
INPUT6模式：為入引腳，APP可以讀取此引腳狀態 PWM模式：為PWM3輸出引腳，APP可以控制PWM3脈寬 默認為：INPUT6模式 |
|
12 |
INPUT5/PWM2 |
INPUT5模式：為入引腳，APP可以讀取此引腳狀態 PWM模式：為PWM2輸出引腳，APP可以控制PWM2脈寬 默認為：INPUT5模式 |
|
13 |
OUTPUT6 |
IO6輸出引腳（支持APP控制高低電平 |
|
14 |
OUTPUT7 |
IO7輸出引腳（支持APP控制高低電平 |
|
15 |
INPUT4 |
為入引腳，APP可以讀取此引腳狀態 |
|
16 |
EINT2 |
中斷輸入引腳（連接狀態下按下主動向APP發送IO狀態 |
|
17 |
ALED |
廣播指示引腳 |
|
18 |
INPUT3/PWM1 |
INPUT3模式：為入引腳，APP可以讀取此引腳狀態 PWM模式：為PWM1輸出引腳，APP可以控制PWM1脈寬 默認為：INPUT3模式 |
|
19 |
TXD |
串口輸出引腳（TTL電平 |
|
20 |
RXD |
串口輸入引腳（TTL電平 |
|
21 |
EINT1 |
中斷輸入引腳（連接狀態下按下主動向APP發送IO狀態 |
|
22 |
PWRC |
睡眠喚醒引腳，低電平有效 在連接狀態下可通過PWRC引腳拉低發AT指令 |
|
23 |
RST |
復位引腳，低電平有效 |
|
24 |
GND |
電源地 |
串口AT指令集
JDY-23模塊串口發送AT指令務必加上
|
序列 |
指令 |
作用 |
主/從 |
默認 |
|
1 |
AT+VER |
版本號 |
S |
JDY-23-V2.1 |
|
2 |
AT+RST |
軟復位 |
S |
- |
|
3 |
AT+DISC |
AT指令斷開連接 |
S |
- |
|
4 |
AT+STAT |
|
|
00 |
|
5 |
AT+MAC |
MAC地址 |
S |
- |
|
6 |
AT+BAUD |
波特率 |
S |
9600 |
|
7 |
AT+SLEEP |
睡眠 |
S |
|
|
8 |
AT+NAME |
廣播名 |
S |
JDY-23 |
|
9 |
AT+STARTEN |
開機睡眠或喚醒 |
S |
0（開機喚醒） |
|
10 |
AT+ADVIN |
廣播間隔 |
S |
1（200mS） |
|
11 |
AT+HOSTEN |
從模式或IBEACON工作模式 |
S |
0（從機） |
|
12 |
AT+IBUUID |
IBEACON的UUID |
S |
FDA50693A4E24FB1AFCFC6EB07647825 |
|
13 |
AT+MAJOR |
IBEACON的MAJOR |
S |
10 |
|
14 |
AT+MINOR |
IBEACON的MINOR |
S |
7 |
|
15 |
AT+IBSING |
1米時的信號標定 |
|
0x32 |
|
16 |
AT+ALED |
廣播LED燈指示開關 |
|
1 |
|
17 |
AT+IBPWR |
IBEACON的SING值 |
S |
50 |
|
18 |
AT+DEFAULT |
恢復出廠設置 |
S |
- |
|
19 |
AT+POWR |
發送功率 |
S |
8 |
|
20 |
AT+ENLOG |
串口輸出LOG開關 |
S |
0 |
|
21 |
AT+MTU |
設置串口向APP發包數長 |
S |
1 |
|
22 |
AT+BATT |
設置電量 |
S |
0 |
