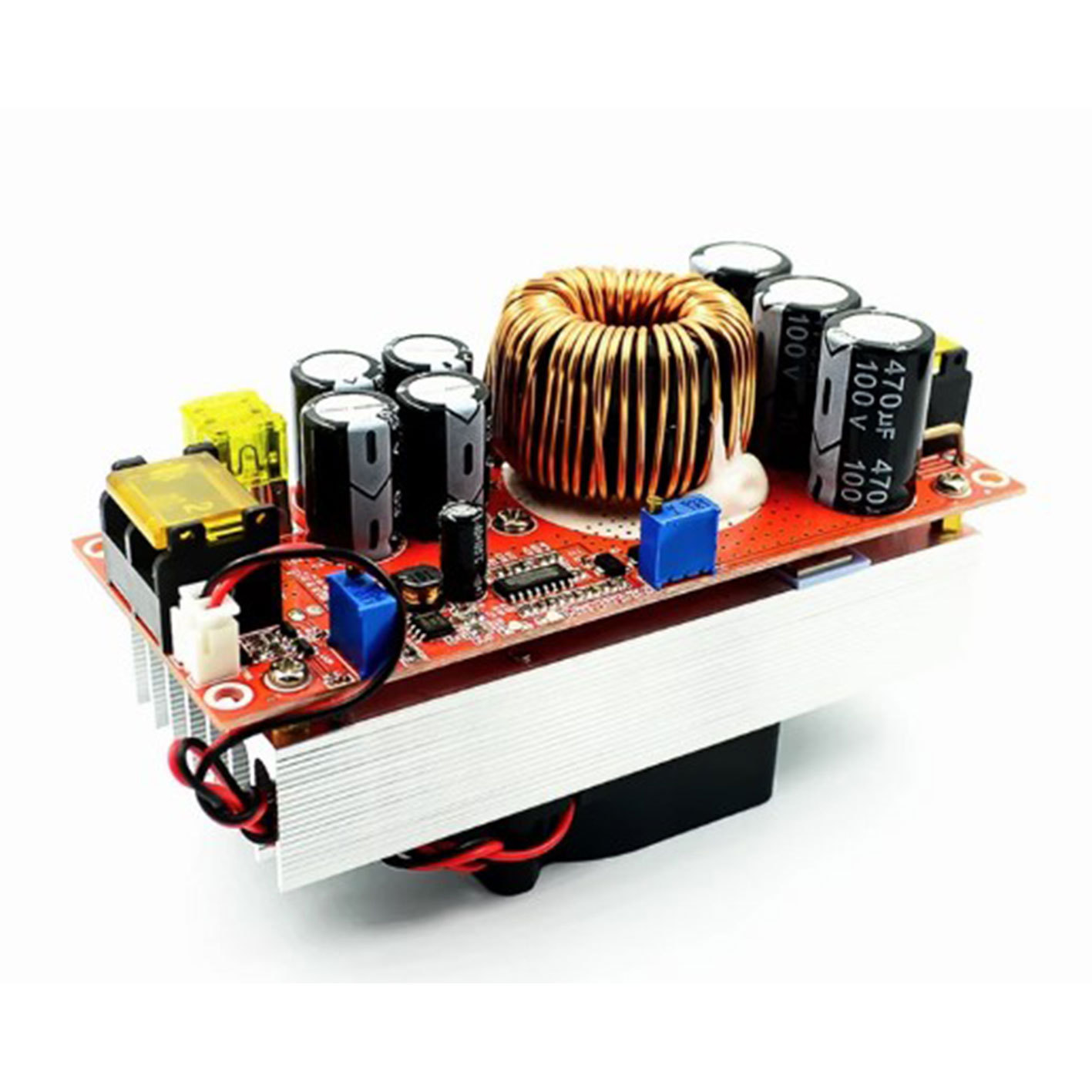

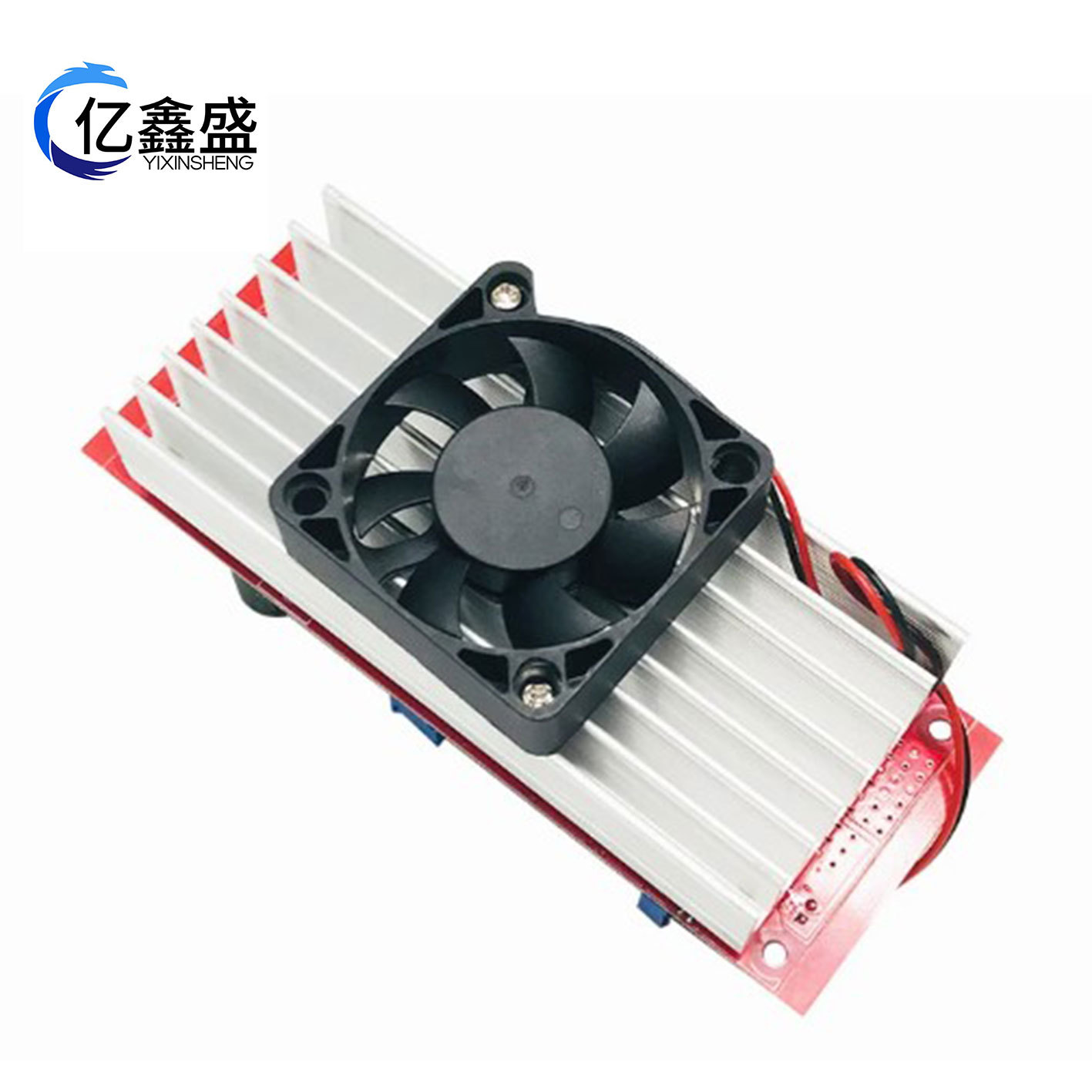

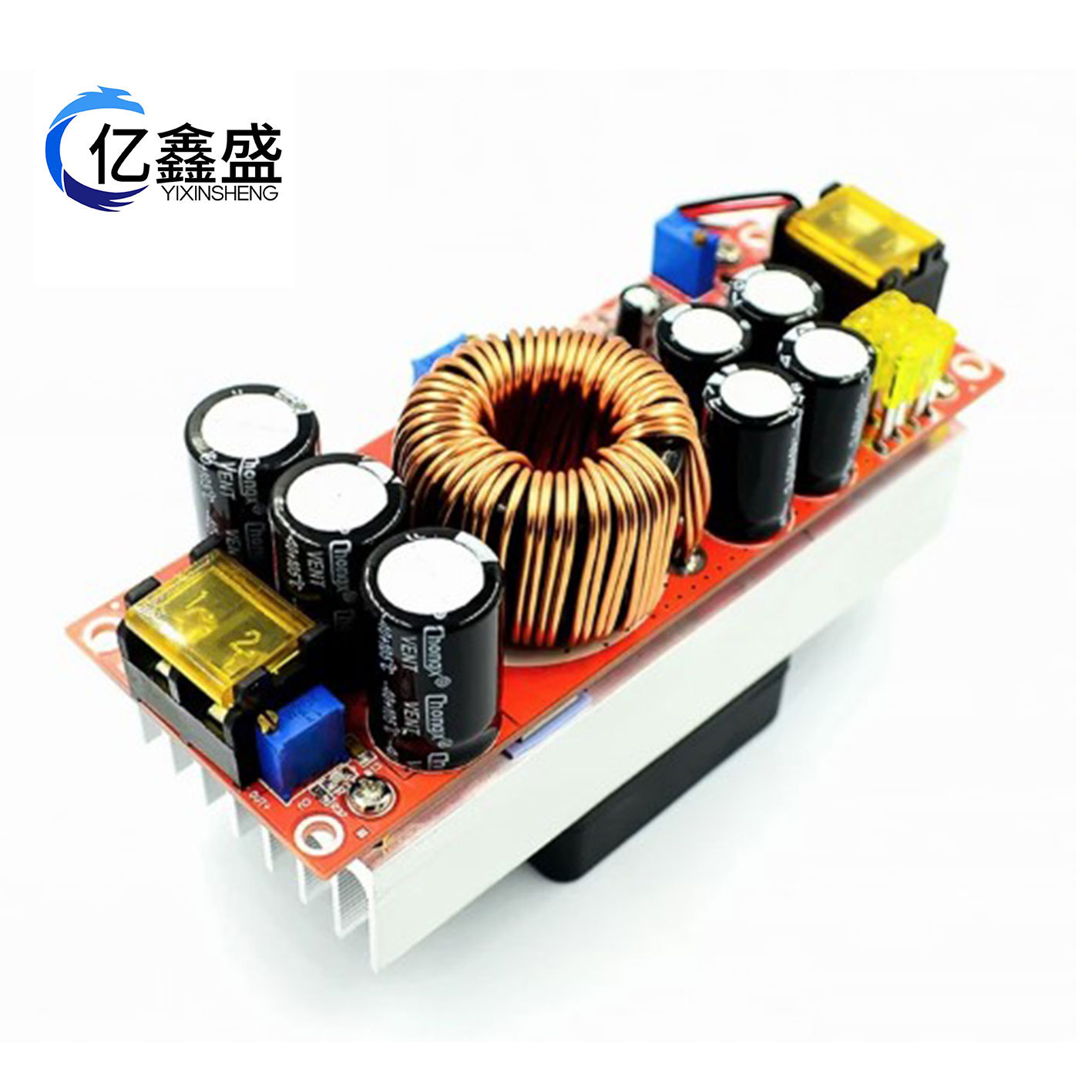

模塊參數：

   模塊型號：SZ-BT07CCCV-S

   模塊名稱：1500W升壓恆流模塊

   模塊性質：非隔離升壓模塊（BOOST）

   輸入電壓:DC10-60V

   輸入電流：10-30V輸入電壓，大電流30A

                     31-60V輸入電壓，大電流25A

  靜態工作電流：15mA(12V升20V時,輸出電壓越高靜太電流會有所增加)

  輸出電壓：12-90V連續可調

                      12-90V固定輸出 (針對批量客戶）

 輸出電流：20A MAX 超過15A請加強散熱（與輸入、輸出壓差有關，壓差越大輸出電流越小）

 恆流範圍：0.8-20A（+/-0.3A)

 輸入防反接：有（150A功率MOS防反）

 低電池保護：有（8-50V可調）自恢復型

 工作溫度：-40~+85度(環境溫度過高時請加強散熱)

 工作頻率：150KHz

  轉換效率：92%-97%（效率與輸入、輸出電壓、電流、壓差有關.，壓差小效率高）

  輸入過流保護：有（輸入超過35A，自動保護，電源不升壓）

  短路保護：有（輸入30A保險絲)  雙重短路保護，使用更安全。

  輸入反接保護：有（150A的功率MOS管防反。可以長時間反接）

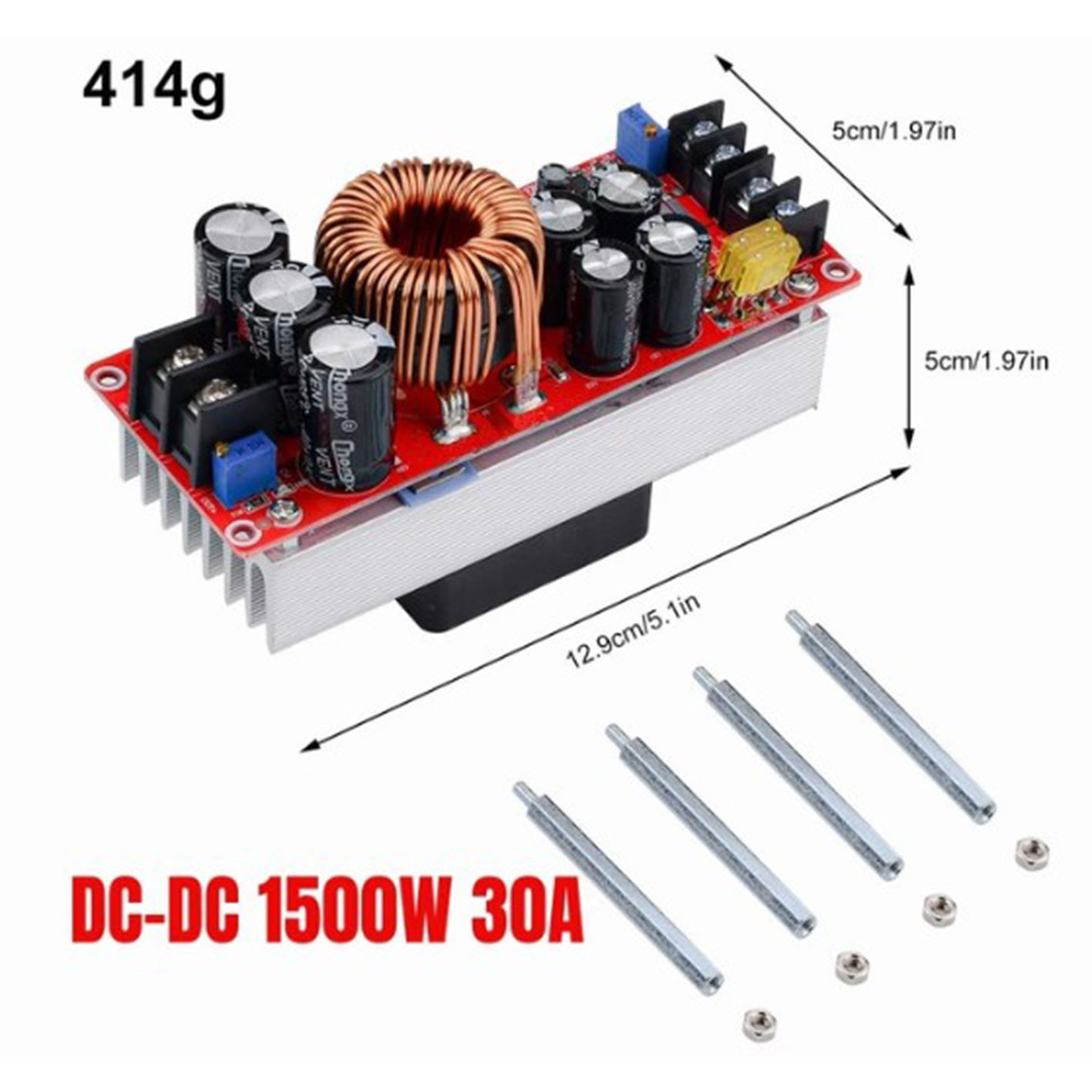

   安裝方式：4顆3mm銅柱

   接線方式：接線端子（請使用大電流純銅線）

  輸出功率：=輸入電壓*30A，如：輸入12V*30A=360W   輸入12V時的大功率為360W

                    輸入電壓*30A   如：輸入24V*30A=720W，即：輸入24V時大功率為720W

功率說明：

       由於本電源10-30V時輸入電流大為30A，31-60V時輸入電流大為25A ，輸出功率與輸入電壓有關。輸入電壓越高高功率就越大，

      （輸入電壓*輸入電流等於整機功率 ）比如輸入12V*30A功率是360W .輸入24V*30A是720W .輸入電壓為36V時輸入電流大是25A 電源大功率為900W.

1、比如電動車原來電池為48V 可以升壓到60V 給電動車供電，可以提高電動車的速度和加速度。

2、為您的 電動自行車充電，（一：比如手上有一個12V或24閒置電池，可以通過這個升壓電源升壓後給原電池充電，相當於是一個電動車的充電寶。二：同時輸入也可以接太陽能電池，風能，發電機等電源升壓給原電池充電增加電動車的續航能力。）

3   可以把蓄電池電壓升高讓電動車跑得更快，建儀不要超過10V 。

4  太陽能電池板升壓穩壓。

電壓調節:

在接通電源空載的情況下用一字螺絲刀調節輸出端「V-ADJ」電位器（下圖有標示）順時針調大，逆時針調小），由於輸出電容容量較大，輸出電壓由高電壓調往低電壓時反應會比較慢。建儀調節的幅度小一些。

電流調節：

逆時針調「CC A-ADJ」電位器30圈左右，把輸出電流設定為小，接上LED蓄電池等負載，順時針調「CC A-ADJ」電位器至您所需的電流。用於電池充電的，把電池放完電後，再接到輸出，調CC A-ADJ至您所需的電流，用於充電時一定要用放完電的電池調才准，因為電池剩於電量越多，充電電流越小。默認輸出電調到3A出貨千萬不要用短路輸出的方式調電流，升壓模塊的電路結構不能用短路的方式調節，

輸入低電池保護調節：

    低電池保護主要針對輸入電源為電池時防止電池過放，電池電壓過低損壞電源模塊和電池 輸入是開關電源時也同樣要設置低電壓保護

    方法一：比如設定12V電池低電池保護。在電源模塊的輸入端接一個10V的電壓用一字螺絲刀調節RV1（順時針保護電壓值調高，逆時針保護電壓調低）直到UVLO燈亮即可，此時低電池保護電壓為10V ，當電池電壓降到10V時電源模塊不升（輸入電壓等於輸出電壓）只有輸入電壓高於10V後電源自恢復啟動升壓。

    方法二：輸入接上蓄電池或開關電源，如果板上的UVLO燈是滅的，逆時針方向調RV1電位器，把UVLO燈調亮，調亮後再順時針轉兩圈即可。如果UVLO燈是亮的，順時針轉調RV1電位器，把UVLO燈調滅，調滅後再轉兩圈即可。（適應8V-45V）

注意事項：

1.  輸出正負極不能接反，也不能短路。

2   如果用於電動車升壓驅動電源，輸入電壓必須24V以上。電動車功率小於500W。因為電動車電機是感性負載，在啟動瞬間和上坡時電流會很大。必須留有足夠的功率餘量。

3   使用蓄電池，開關電源，太陽能板，發電機等作為輸入源時，必須得調低電池保護，否則會損壞電池和電源

4，長時間大電流大功率滿載工作時要注意通風散熱，以延長本電源的使用壽命。

4，電源只能升壓，不能降壓，不能給低於輸入電壓的電氣設備供電，比如用24V電池充12V電池，或給電容器充電。給低於輸入電壓的lED供電

5，請請勿長時間滿負荷工作，持續工作時請留20%的餘量，注意通風散熱

常見問題：

1.為什麼我的模塊設計成這個形狀?

答：我們的模塊是為了您方便直接固定在機器上面而設計的，你可以通過4個銅柱把模塊固定在您的機器上面。

2.模塊工作的效率如何？我是用在電池上面要求效率很高可以使用嗎？

答：這個模塊的工作效率算非常高的，我們實測試效率可以達到98.1%。

3.這個電源模塊有短路保護嗎？我在使用的時候不小心輸出短路了會燒壞嗎？

答：我們的模塊是帶有短路保護的，你輸出短路時，保險絲會燒斷，需要換保險絲才能恢復，使用的時候需要注意下，儘量別短路。

4.這個電源模塊有輸入反接保護嗎？我在使用的時候不小心輸入電源接反了會燒壞嗎？

答：不會燒壞，我們的模塊是帶有反接保護的。

5.模塊的工作電壓是10-60V ，那麼我輸入12V 可以輸出48V嗎？

答：能.這個模塊是升壓模塊。

6.這個模塊電流可以在72V 10A長時間運行嗎？

答：這個模塊設計功率為1800W，可以在1500W功率長時間運行（需要風扇強制散熱），72V*10A=720W因此是可以長時間運行的。

7.我需要20A 左右的電流，這個模塊可以並聯工作嗎？

答：當輸入電源分開供電，輸出可以直接並聯，功率翻倍。當輸入都接入同一個電源就不可以。

8.這個模塊的工作環境溫度是多少，可以達到工業級嗎？

答：可以，但是當環境溫度超過40度的時候，請降低功率使用，或加強散熱。

9.我看您的模塊上面是帶有電位器，輸出電壓會因為電位器損壞突然升高嗎？

答：不會，模塊上使用的是多圈精密電位器，他的調節精度和可靠性都非常高，不會出現輸出電壓突然升高，您可以放心使用。還是建議批量客戶找我們定製固定輸出電壓的。

10.我看您模塊功率為1800W，我如果輸出60V電壓那麼電流應該是多少呢？

答：這個可以計算，由公式P=U*I,I=P/U,輸出電壓60V 電流就是30A，由於模塊輸出大電流為22A左右，因此輸出電流大在22A。

5.模塊的工作電壓是10-60V ，那麼我輸入12V 可以輸出97V 1800W嗎？

答：不能.輸入12V 可以輸出97V，但是如果要輸出1800W功率輸入電壓必須在48V以上。
