【RC522芯片】

MF RC522適用於高度集成的讀寫13.56MHz非接觸式通信卡芯片，由該公司推出，用於「台式」應用，用於低壓，低成本，小尺寸的非接觸式卡芯片的讀取和寫入。寫，智能電錶和便攜式手持設備開發更好的選擇。 MF RC522使用先進的調製和解調概念，完全集成在所有類型的13.56MHz無源非接觸式通信方法和協議中。 14443A兼容的應答器信號。的數字部分處理ISO14443A幀和錯誤檢測。此外，支持快速的CRYPTO1加密算法，用於MIFARE產品的術語驗證。 MFRC522支持用於MIFARE系列的高速非接觸式通信，雙向數據傳輸速率高達424kbit / s。作為高度集成芯片家族的13.56MHz讀卡器系列的新成員，MF RC522 MF RC500 MF RC530有很多相似之處，但也有許多特性和差異。它與主機SPI模式之間的通信有助於減小連接寬度，縮小PCB板的體積，降低成本。

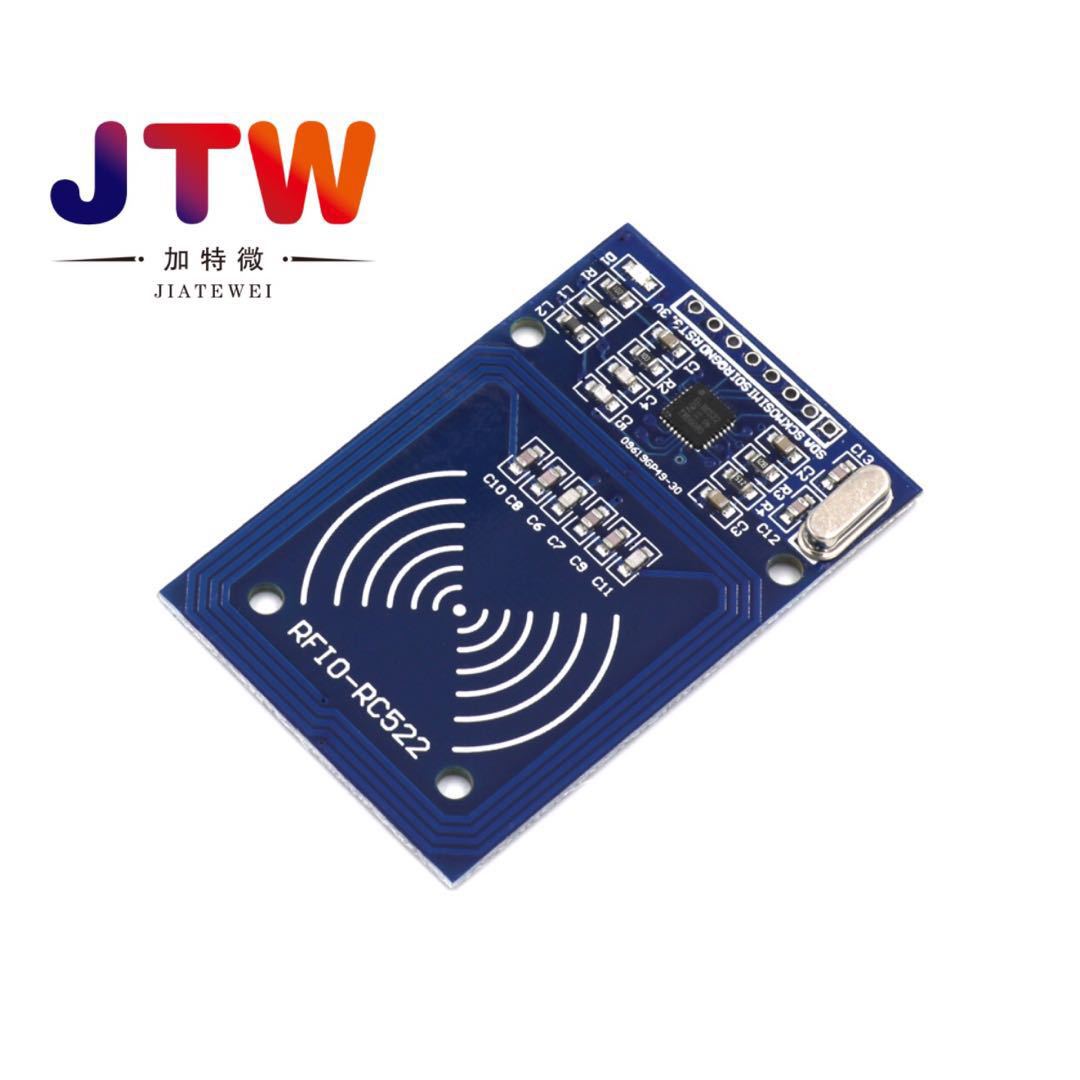

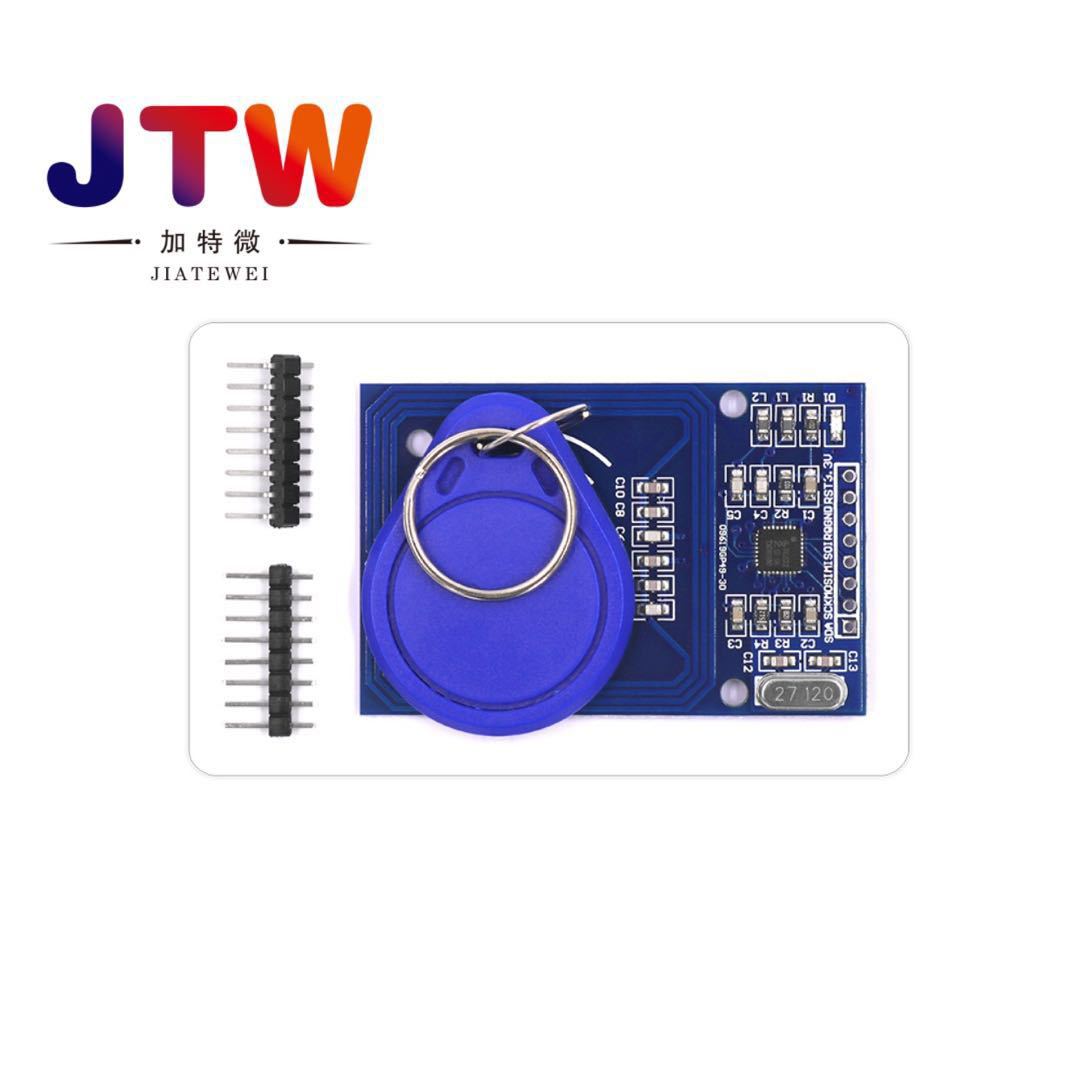

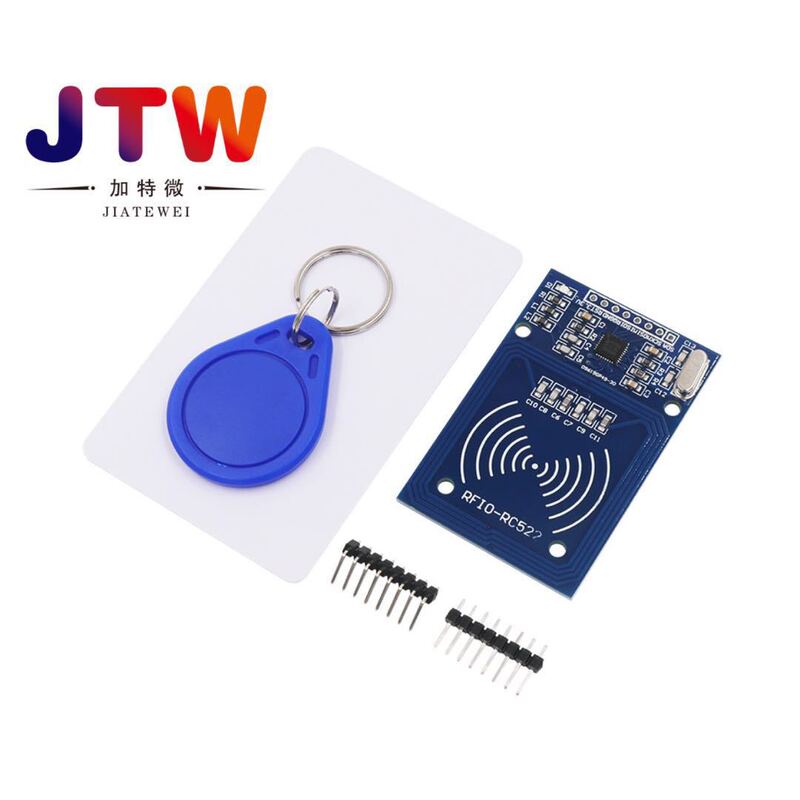

【RFID模塊】

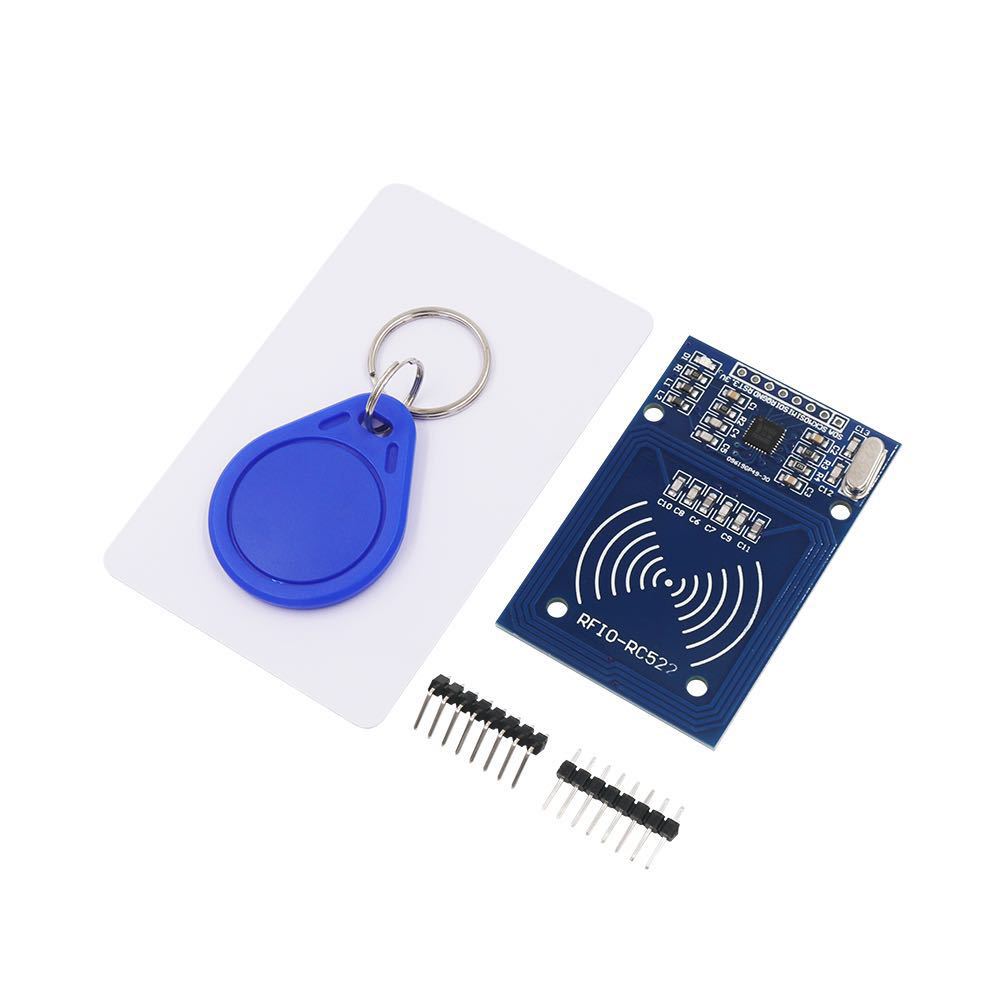

MF522-AN模塊是原飛利浦MFRC522芯片設計的電路卡讀卡器，使用方便，成本低，適用於用戶設備開發，讀卡器和高級應用程序的開發，需要為用戶RF卡終端設計/ 生產。 該模塊可以直接加載到各種閱讀器模具中。 利用3.3V的電壓，通過SPI接口簡單的幾條線就可以直接與任何用戶CPU主板連接通訊，可以確保模塊穩定可靠地工作，距離讀卡器；

【電氣參數】

工作電流：13-26mA / DC 3.3V
空閒電流：10-13mA / DC 3.3V
睡眠電流：<80uA
峰值電流：<30mA
工作頻率：13.56MHz

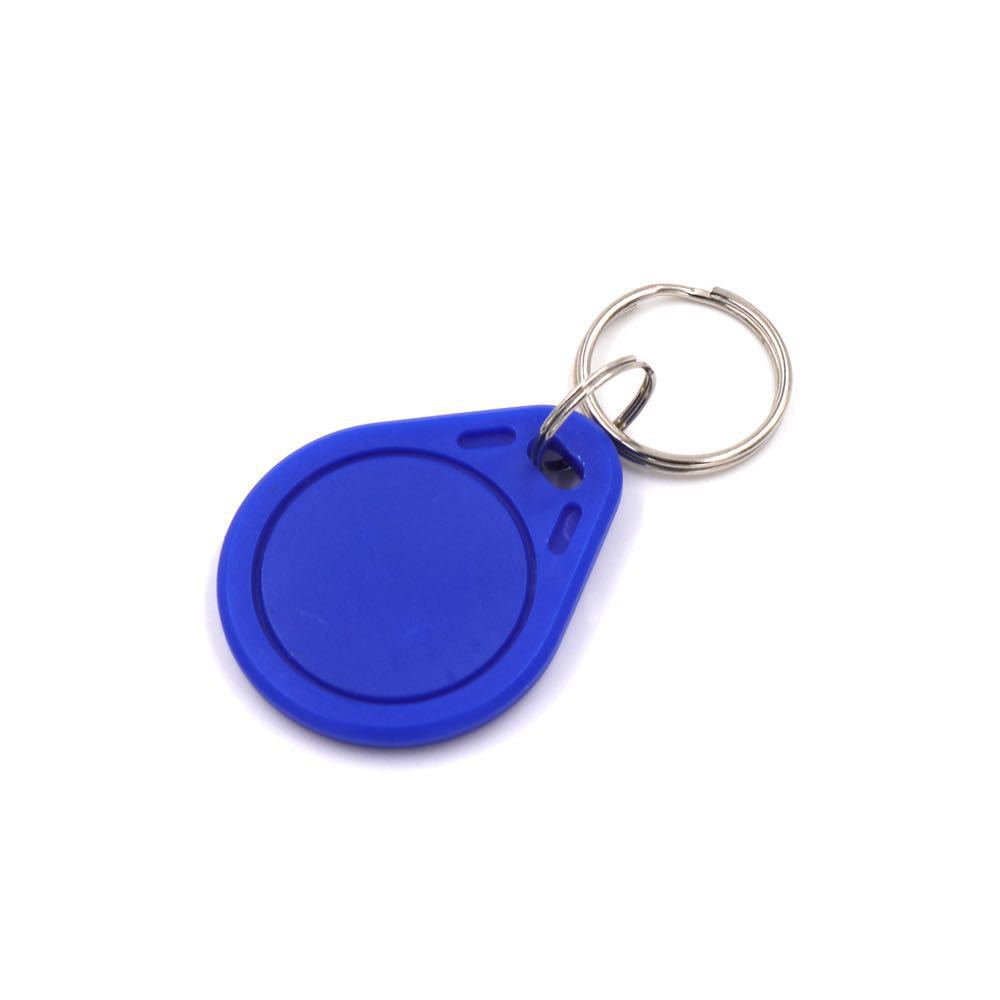

支持的卡類型：對於mifare1 S50，對於mifare1 S70，對於MIFARE Ultralight，對於mifare Pro，對於MIFARE DESFire
產品物理特性：尺寸：40mm×60mm
環境工作溫度：-20-80攝氏度
環境存儲溫度：-40-85攝氏度
相對濕度：相對濕度5％-95％

模塊接口SPI參數

數據傳輸速率：最大10Mbit / s

在此下載數據
