應用範圍。

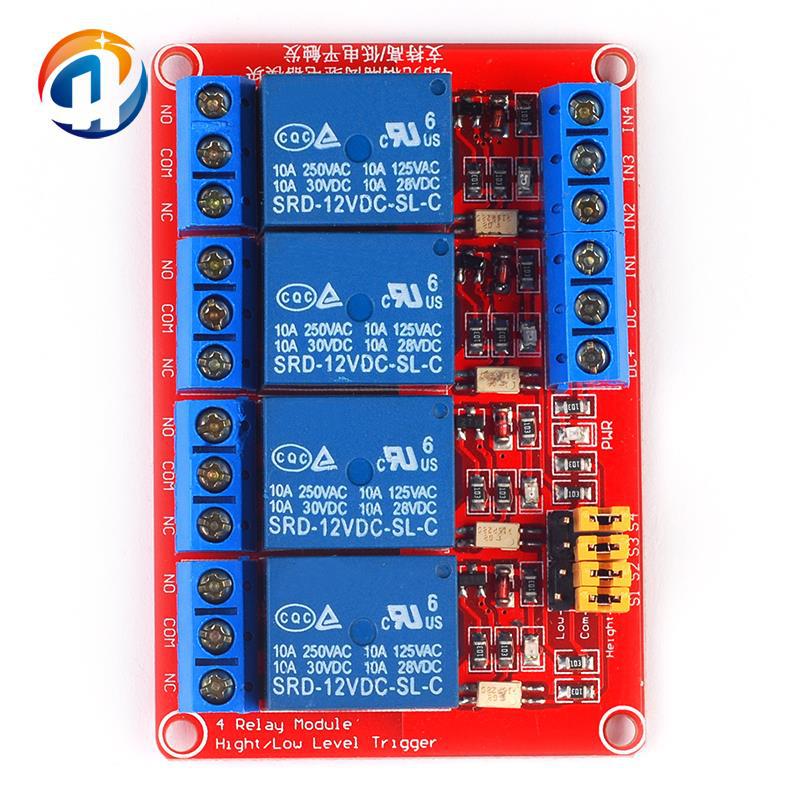

一 模塊說明:
1、常開接口負載：交流250V/10A，直流30V/10A;
2、採用貼片光耦隔離，驅動能力強，性能穩定；觸發電流5mA；
3、模塊工作電壓有5V、9、12V、24V可供選擇；
4、模塊的每一路都可以通過跳線設置高電平或低電平觸發；
5、容錯設計，即使控制線斷，繼電器也不會動作；
6、電源指示燈（綠色），4路繼電器狀態指示燈（紅色）
7、接口設計人性化，所有接口均可通過接線端子直接連線引出，方便
8、模塊尺寸：73mm * 50mm* 18.5mm（長*寬*高)
9、設有4個固定螺栓孔，孔3.1mm，間距67mm*44.5mm

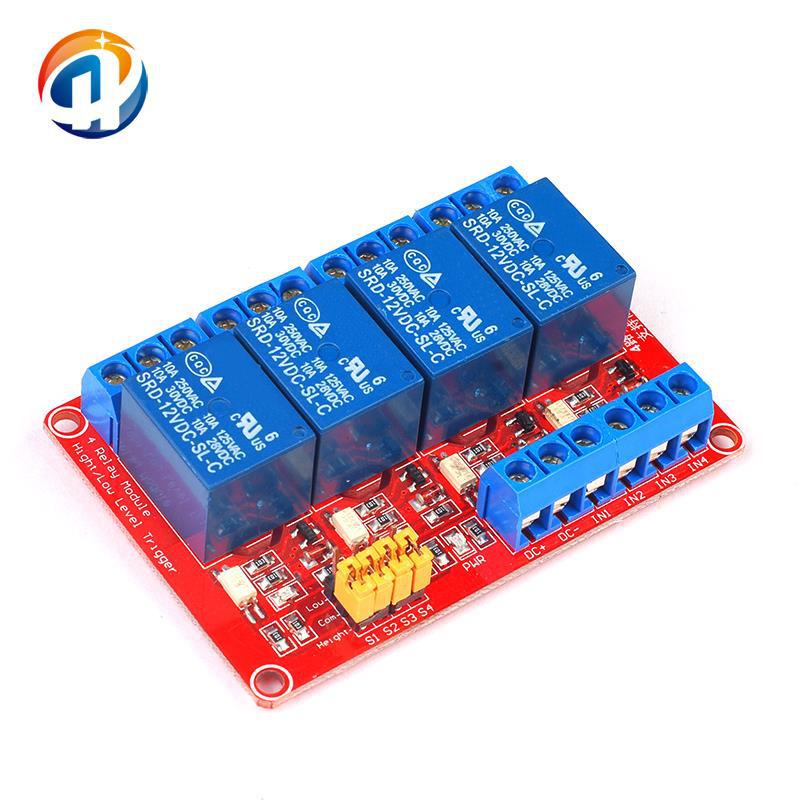

二 模塊接口:
1、DC+：接電源正極（電壓按繼電器要求，有5V.9V.12V和24V選擇）
2、DC-：接電源負極
3、IN1-IN4：根據每一路的設置，均可以高或低電平控制相應繼電器吸合

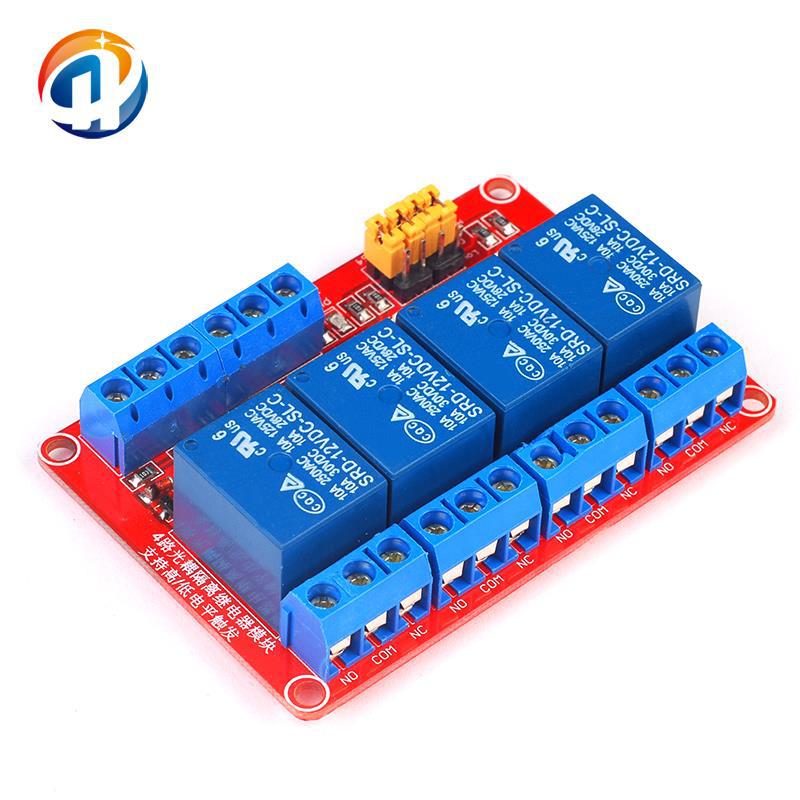

繼電器輸出端：有12線接口，所有接口均可直接連線引出，方便用戶使用
1、NO1--NO4：  繼電器常開接口，繼電器吸合前懸空，吸合後與COM短接
2、COM1--COM4繼電器公用接口
3、NC1--NC4：  繼電器常閉接口，繼電器吸合前與COM短接，吸合後懸空

高低電平觸發選擇端：

1.S1-S4依次為繼電器1路-4路的高低電平觸發選擇;

2.com與low短接時，相應繼電器為低電平觸發，com與high端短接時為高電平觸發
