V9支持1.8V-3.3V-5V

V8只支持3.3V

中文跟英文區別只是外殼不一樣，其他完全一樣

V9資料： https://pan.baidu.com/s/1pKGvWJh
V8資料: http://pan.baidu.com/s/1pLRpHKv

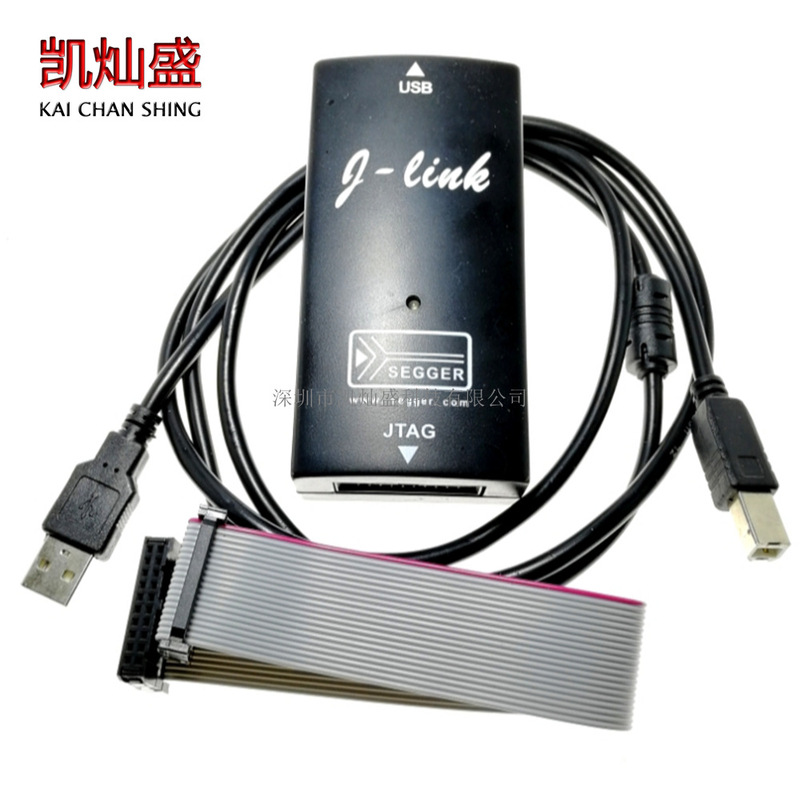

JLink V8和Jlink V9的不同點:

1、速度不同:V8多支持到10M(JTAG調試模式)/4M(SDW調試模式)，而Jlink V9支持到20M（JTAG調試模式）/15M（SDW調試模式）。

2、穩定性不同:V9的驅動IC具有電壓自適應能力，在接線正確的情況下，自動適應目標板的cpu電壓。1.8-5.5V的cpu都可調試，而V8版本只能調試3.3v版本的cpu，而調試5vcpu穩定性很差。

3、JlinkV8容易掉固件而成磚頭。我這裡很多V8都掛了，我要重新燒寫固件，而普通用戶就只能看着變磚頭，而V9的基本沒有這種情況。

4、的一些cpuV8不再支持，而V9支持幾乎所有的ARM cpu。

JLINK V9六大特點：

1、主控芯片採用STM32F205，不掉固件，硬件升級到了V9.4版本

2、可以為開發板提供3.3V電壓0.8A的電流（第2腳）

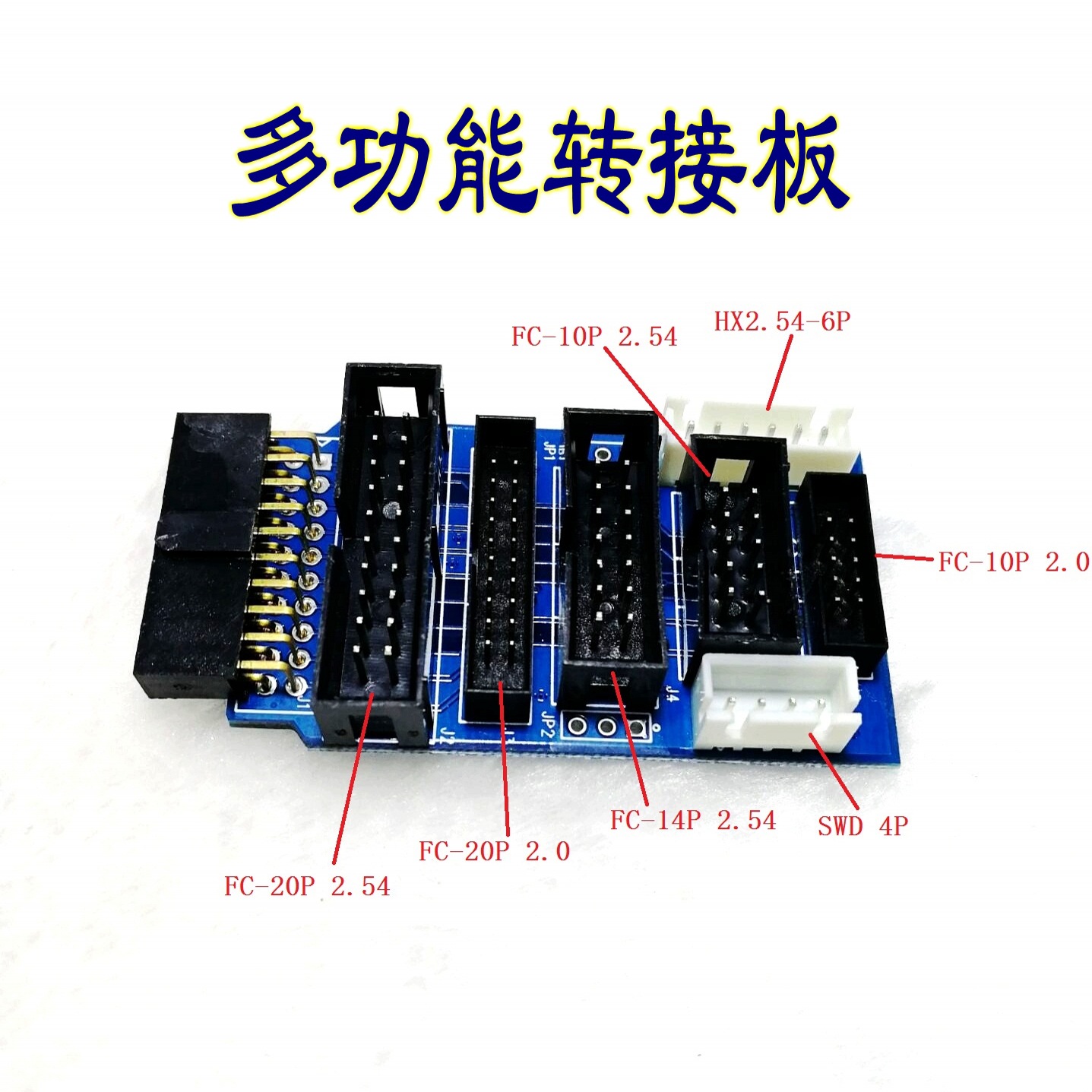

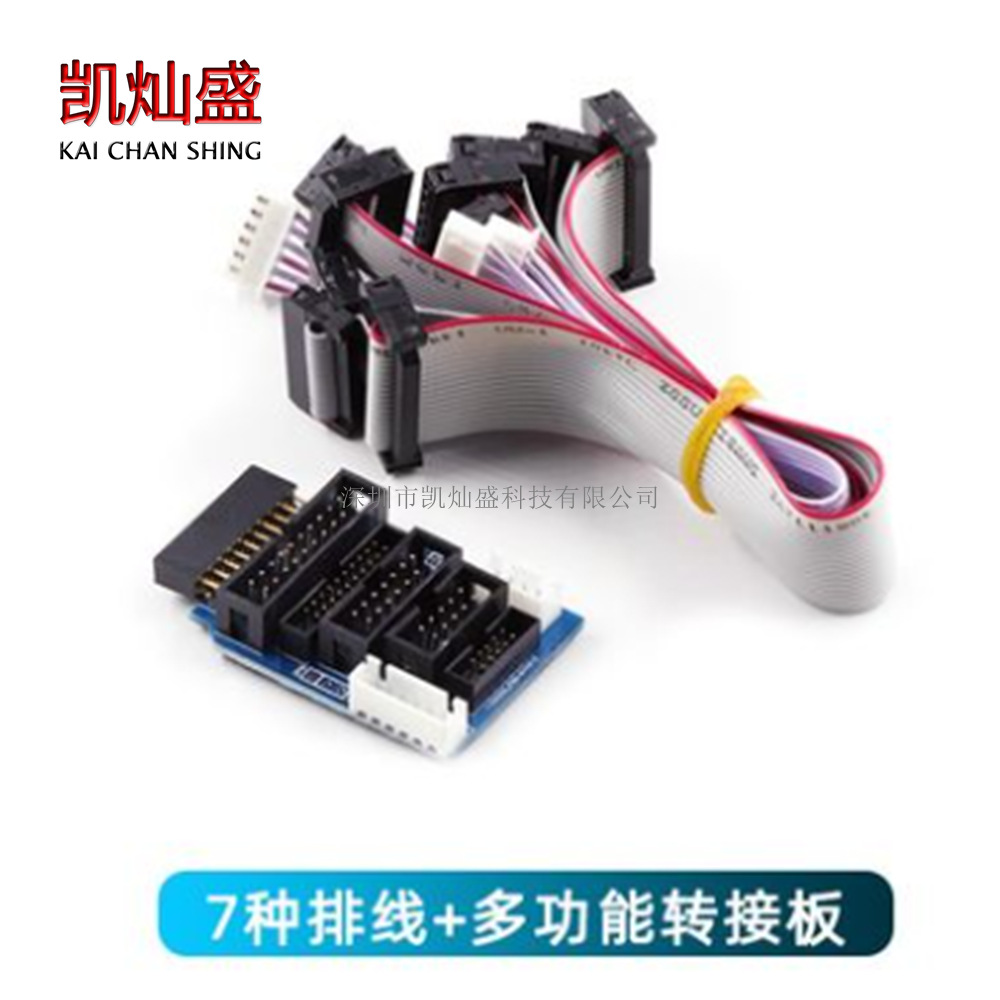

3、支持標準JTAG接口和2線SWD調試接口。速度可達到每秒20M(JTAG)/15M(SWD)。

4、支持ARM所有芯片的調試，支持MDK或者IAR，以及標準其他標準JLink支持的編譯環境IDE。

5、原裝固件，固件全自動升級

6、沉金工藝，媲美原裝。
