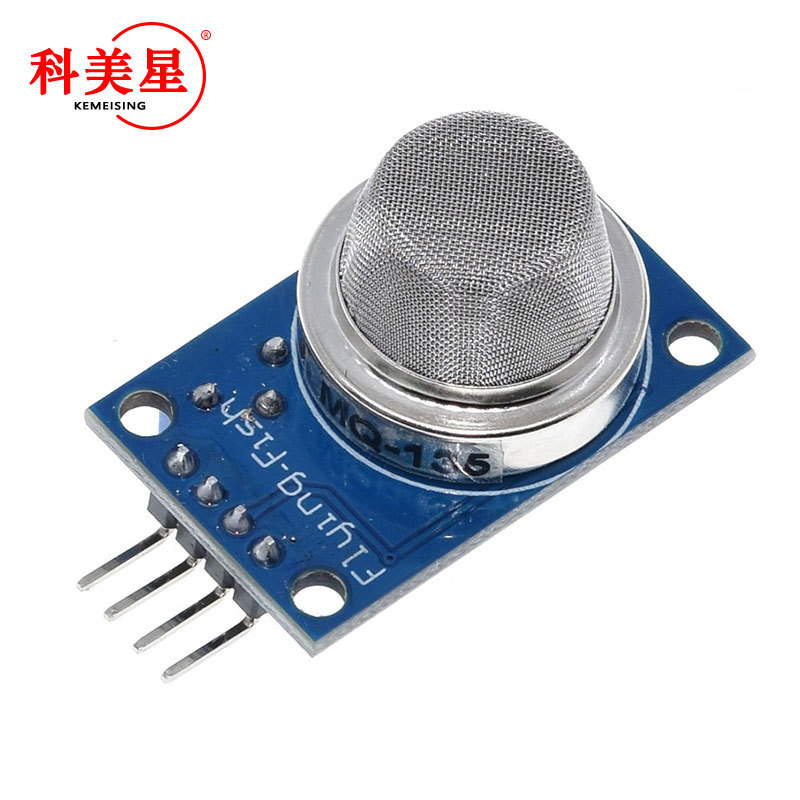

MQ-135傳感器簡介：

      MQ135氣體傳感器所使用的氣敏材料是在清潔空氣中電導率較低的二氧化錫(SnO2)。當傳感器所處環境中存在污染氣體時，傳感器的電導率隨空氣中污染氣體濃度的增加而增大。使用簡單的電路即可將電導率的變化轉換為與該氣體濃度相對應的輸出信號。
      MQ135傳感器對氨氣、硫化物、苯系蒸汽的靈敏度高，對煙霧和其它有害的監測也很理想。這種傳感器可檢測多種有害氣體，是一款適合多種應用的低成本傳感器。

模塊應用：

      用於家庭、環境的有害氣體探測裝置，適宜於氨氣、芳族化合物、硫化物、苯系蒸汽、煙霧等氣體有害氣體的探測,氣體敏感元件測試濃度範圍：10 - 1000ppm

模塊特色：

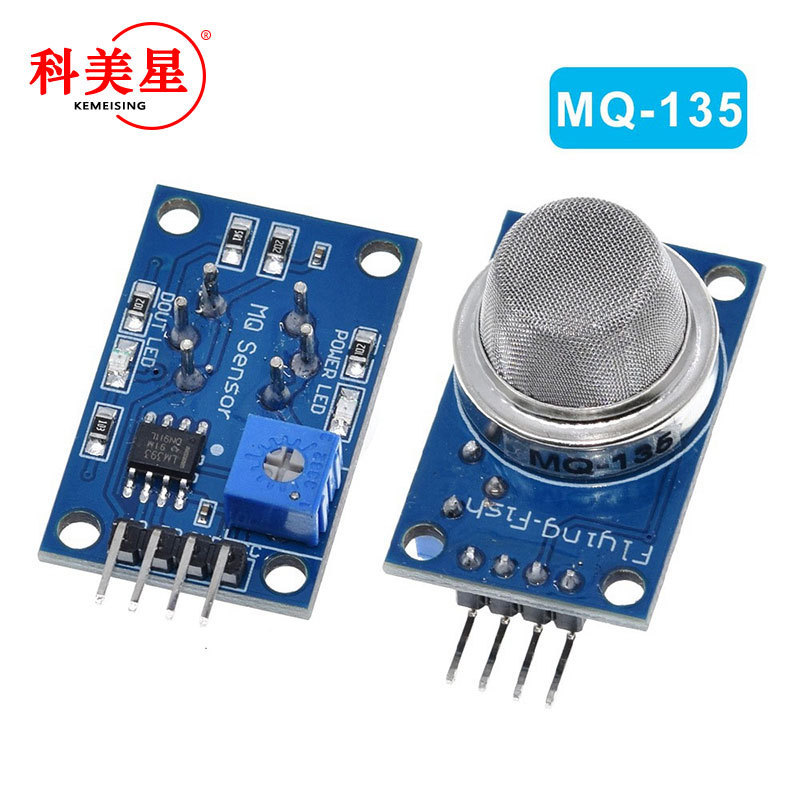

1、採用優質雙面板設計，具有電源指示和TTL信號輸出指示；
2、具有DO開關信號（TTL）輸出和AO模擬信號輸出；
3、TTL輸出有效信號為低電平。（當輸出低電平時信號燈亮，可直接接單片機或繼電器模塊）
4、模擬量輸出的電壓，濃度越高電壓越高。
5、對空氣質量，有害氣體檢測有較好的靈敏度。
6、有四個螺絲孔便於定位；

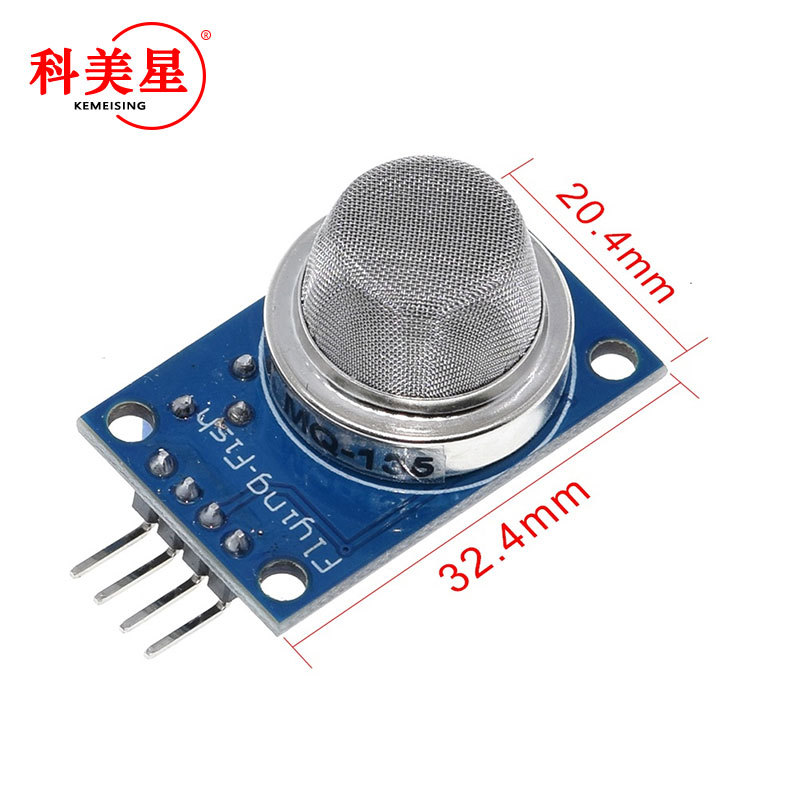

7、產品外形尺寸：32(L)*20(W)*22(H)
8、具有長期的使用壽命和可靠的穩定性
9、快速的響應恢復特性

模塊使用說明：
解釋說明：使用前請預熱20S左右
第一步：給模塊供5V直流電（注意正負極別接反，否則容易燒毀芯片）。
第二步：如果選擇DO,TTL高低電平輸出端，輸出信號可以直接接單片機IO口或者接繼電器模塊，電位器在這裡用於調節輸出電平跳變的閥值。
第三步：如果選擇AO，模擬量輸出，那樣就不用管電位器了，直接將AO腳接AD轉換的輸入端或者，帶有AD功能的單片機，就可以了。根據我們的經驗：在正常環境中，即：沒有被測氣體的環境，設定傳感器輸出電壓值為參考電壓，這時，AO端的電壓在1V左右，當傳感器檢測到被測氣體時，電壓每升高0.1V，實際被測氣體的濃度增加200ppm（簡單的說：1ppm=1mg/kg=1mg/L=1×10-6 常用來表示氣體濃度，或者溶液濃度。），根據這個參數就可以在單片機裡面將測得的模擬量電壓值轉換為濃度值。注意：如果您是用來做精密儀器，請購買市場上標準的校準儀器，不然存在誤差，因為，輸出濃度和電壓關係的比值並非線性，而是趨於線性。
特別提醒：傳感器通電後，需要預熱20S左右，測量的數據才穩定，傳感器發熱屬於正常現象，因為內部有電熱絲，如果燙手就不正常了。

模塊參數:

1.尺寸:32mm(長)*22mm(寬)*27mm(高)
2.體重:7g
3.主要芯片:LM393、MQ-5氣體傳感器
4.工作電壓:直流5伏
5.具有信號輸出指示。
6.雙路信號輸出（模擬量輸出AOUT及TTL電平輸出DOUT）
7.TTL輸出有效信號為低電平（當輸出低電平時信號燈亮，可直接接單片機）
8.模擬量輸出0-5V電壓，濃度越高電壓越高
9.對丁烷、丙烷、甲烷的靈敏度高

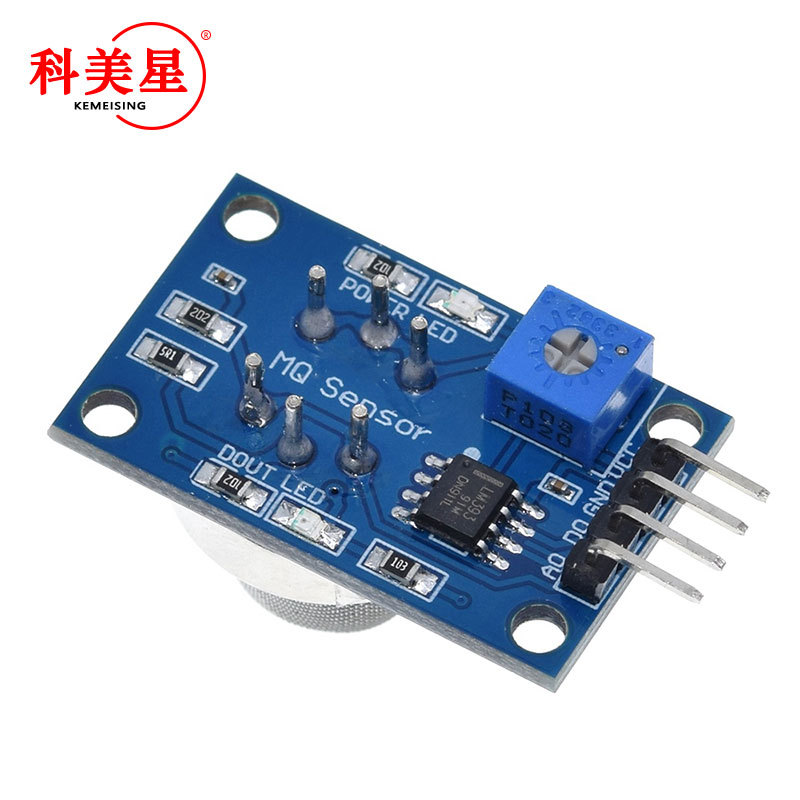

10.參考濃度可通過藍色電位器調節,順時針旋轉參考濃度降低，逆時針旋轉，參考濃

度升高
11.具有長期的使用壽命和可靠的穩定性
12.快速的響應恢復特性

測試說明:

VCC:接5V電源正極
DOUT:數字信號輸出端,可以直接接單片機IO口
AOUT:模擬信號輸出端,可以接AD轉換模塊輸入口,以便計算氣體具體濃度值
GND:接5V電源負極

按以上順序接好線,先通電預熱幾分鐘,預熱過程中傳感器會發熱,屬於正常現象。預熱完畢後順時針旋轉藍色電位器至LED指示燈亮,然後逆時針略微旋轉藍色電位器至指示燈滅,將傳感器置於待測氣體中，LED燈亮則說明待測氣體中氣體濃度高於參考值

技術參數

1、加熱電壓：5±0.2V（AC·DC）

2、工作電流：150mA

3、迴路電壓：≤DC15V（最大DC15V）

4、負載電阻：1K（可調）

5、檢測濃度範圍：100-20000ppm（不同氣體濃度範圍不同）

6、清潔空氣中電壓：≤1.5V

7、靈敏度：≥3%

8、響應時間：≤1S（預熱3-5分鐘）

9、回復時間：≤30S

10、元件功耗：≤0.9W

11、工作溫度：-10~50℃（標稱溫度20℃）

12、工作濕度：95%RH（標稱濕度65%RH）

13、使用壽命：5年

14、尺寸大小：35mm×22mm×25mm

15、重量大小：7g

產品特點

                 1、雙路信號輸出；（模擬量輸出及TTL電平輸出）

                 2、TTL輸出有效信號為低電平,可接直接接單片機IO口;

                 3、模擬量輸出0~5V電壓，濃度越高電壓越高；

                 4、對液化氣、丁烷、甲烷、煙霧等有較好的靈敏度；

                 5、使用壽命長、穩定性好；

                 6、具有快速響應恢復特性
