1、本產品外觀輕巧靈便,體積小,便於安裝.

2、葉輪內部鑲有不鏽鋼軸,永遠耐磨.

3、密封圈採用上,下受力的結構永不漏水.

4、霍爾元件採用德國進口,並且用灌封膠封裝,防止進水,永不老化.

5、所有原材料均有符合ROHS檢測標準

一、產品簡介：

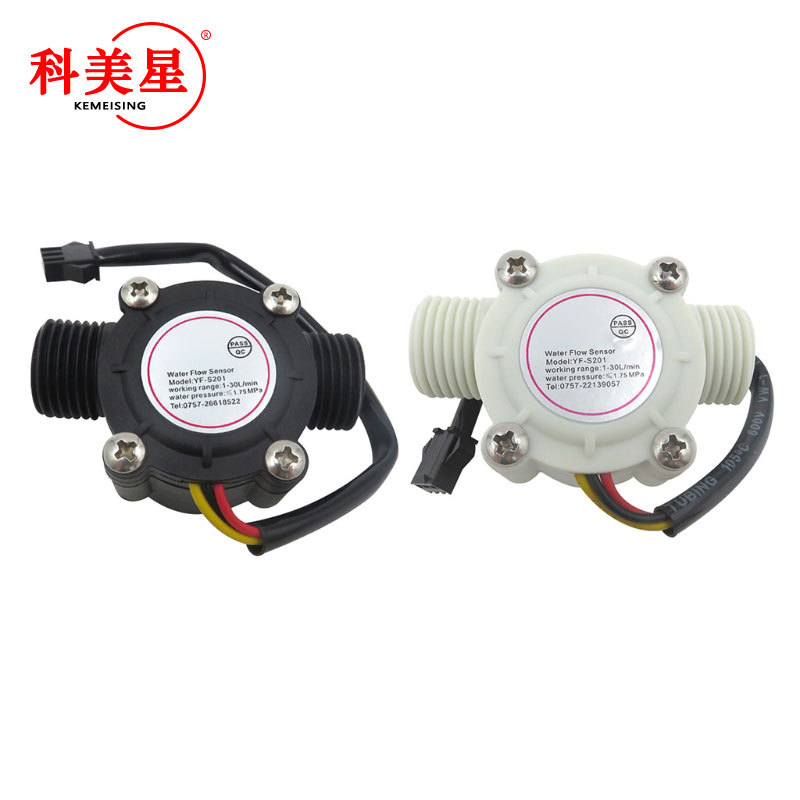

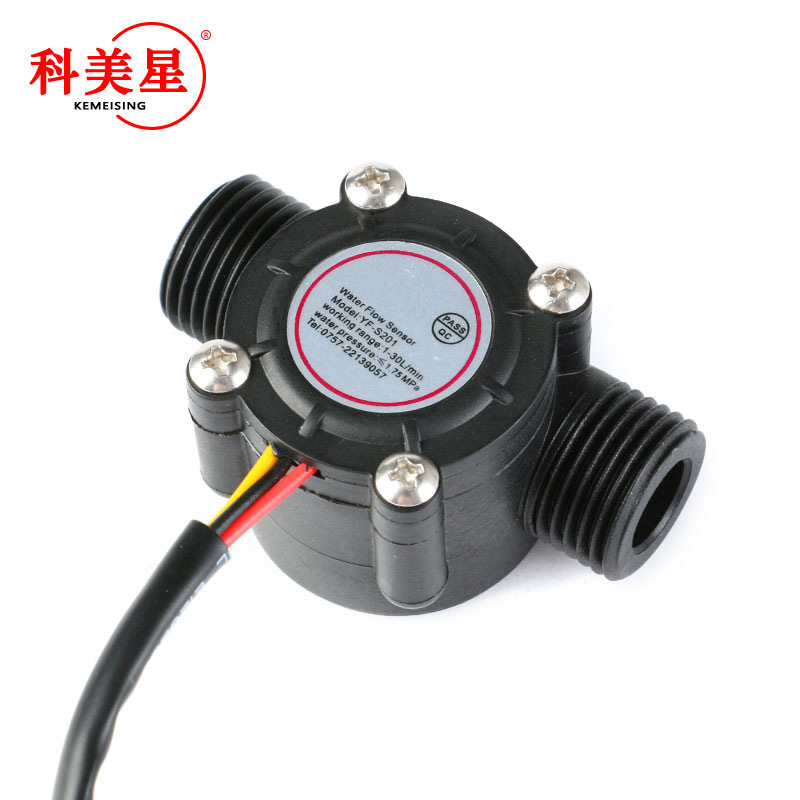

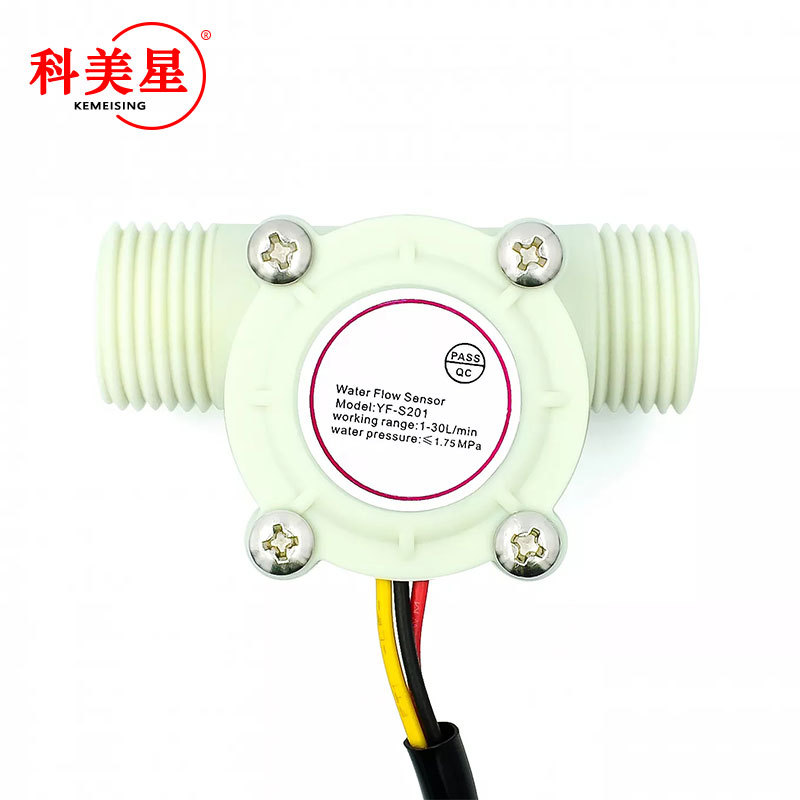

水流量傳感器主要由塑料閥體 、水流轉子組件和霍爾傳感器組成。

它裝在熱水器進水端，用於檢測進水流量，當水通過水流轉子組件時，

磁性轉子轉動並且轉速隨着流量變化而變化，霍爾傳感器輸出相應脈衝

信號，反饋給控制器，由控制器判斷水流量的大小，進行調控。

使用注意事項:

· 嚴禁劇烈衝擊以及化學物質的侵蝕。

· 嚴禁拋擲或碰撞。

· 垂直安裝，傾斜度不超過5度。

· 介質溫度不宜超過1200C。

二、輸出波形圖： 方波 NPN脈衝信號

三、 引出線方式：

1 紅 IN 接正極

2 黃 OUT 信號輸出線

3 黑 GND 接負極

YF-S201頻率：F=7.5*Q(L/Min) 誤差：±2% 電壓：3.5-24VDC,電流不能超過10mA，流完一升水輸出450個脈衝

即頻率計算=常數7.5*單位流量（L/min）*時間（秒）

流量範圍：1-30L/min

四、技術參數

本產品主要用於熱水器，飲水機，自動售水機，刷卡機等

產品接線方式：紅色+，黑色-，黃色為脈衝信號輸出

輸出信號：NPN脈衝信號

註：1，全密封是指產品不僅僅防水，而且防蒸汽，防潮，防腐蝕等等，可以完全浸泡在水中使用，一般用在洗澡堂的刷卡設備專用，耐溫，耐壓，耐寒，經手得住你任何考驗2，不完全密封是指能防止水流進去，但不能防止蒸汽進入，請朋友們購買時認清自己所需要的，完全密封的請聯繫客服。
