恆流恆壓 大電流 5A 鋰離子電池充電 LED驅動 電源模塊

（詳情提供中英文描述）

中文描述：

實物圖：

★ 本模塊是可調的降壓模塊，可以通過調節模塊上面的那顆藍色的可調電阻來改變輸出電壓。輸入輸出壓差為1V，最小可以輸出0.8V電壓。

★ 模塊上面標明的IN-(輸入負)，IN+(輸入正)，OUT-(輸出負)，OUT+(輸出正)務必接正確，否則的話可能導致模塊損壞。

★ 電池充電 使用方法：
1.確定您需要充電電池的 浮充電壓和充電電流，模塊的輸入電壓；
2.調節恆壓電位器，把輸出電壓調節到5V 左右。
3.用萬用表10A電流擋測量輸出短路電流，同時調節恆流電位器使輸出電流達到預定的充電電流值；
4.充電轉燈電流默認出貨為 0.1倍充電電流（恆流值）。
5.調節恆壓電位器使輸出電壓達到浮充電壓；
6.接上電池，試充。
（1、2、3、4、5步驟為模塊輸入接電源，輸出空載不接電池。）

★ LED恆流驅動 使用方法：
1.確定您需要驅動LED的工作電流和最高工作電壓；
2.調節恆壓電位器，把輸出電壓調節到5V 左右。
3.用萬用表10A電流擋測量輸出短路電流，同時調節恆流電位器使輸出電流達到預定的LED工作電流；
4.調節恆壓電位器使輸出電壓達到LED最高工作電壓；
5.接上LED，試機。
（1、2、3、4步驟為模塊輸入接電源，輸出空載不接LED燈。）

英文描述：

input voltage:5V-32V output voltage:0.8V-30V Output current:Adjustable. Large 5A conversion efficiency:95% (high) input voltage:5V-32V
output voltage:0.8V-30V
Output current:Adjustable. Large 5A
conversion efficiency:95% (high)
switching frequency:300KHz
Output ripple:50mV (large) 20M bandwidth
Load regulation:+ 0.5%
Voltage regulation:+ 2.5%
working temperature:-40 DEG C to +85 C.
size:51*26.3*14 (L * w * h) (mm)
Package Include:
1 x 5A power supply module
Note: Light shooting and different displays may cause the color of the item in the picture a little different from the real thing. The measurement allowed error is +/- 1-3cm.

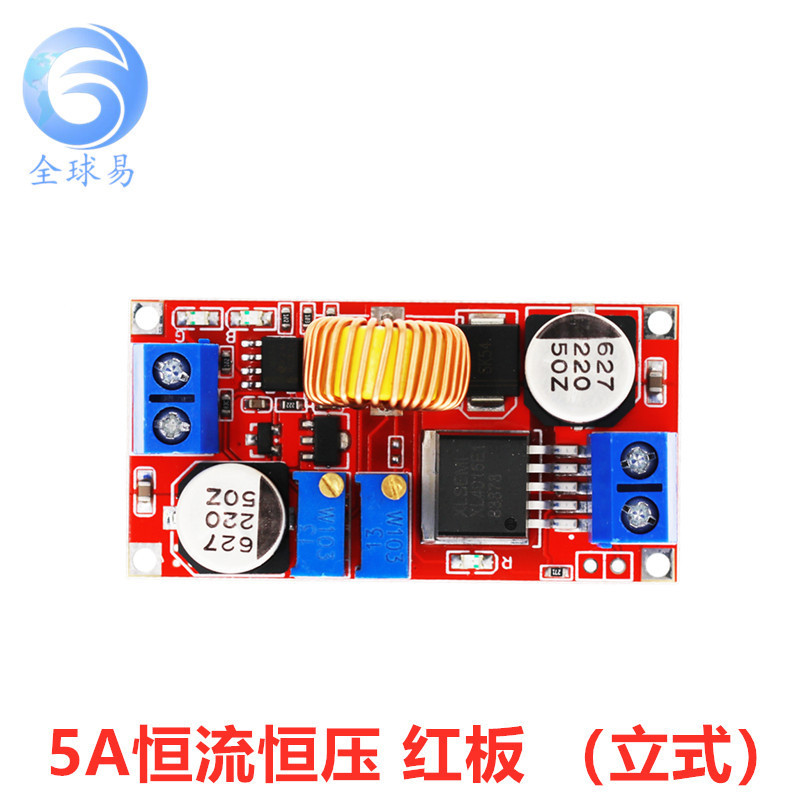

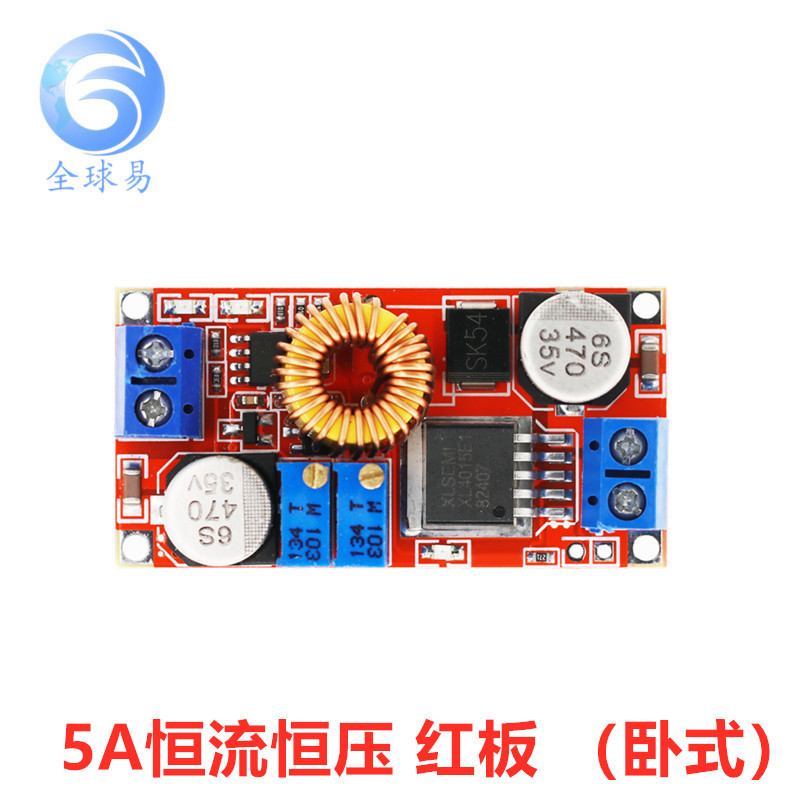

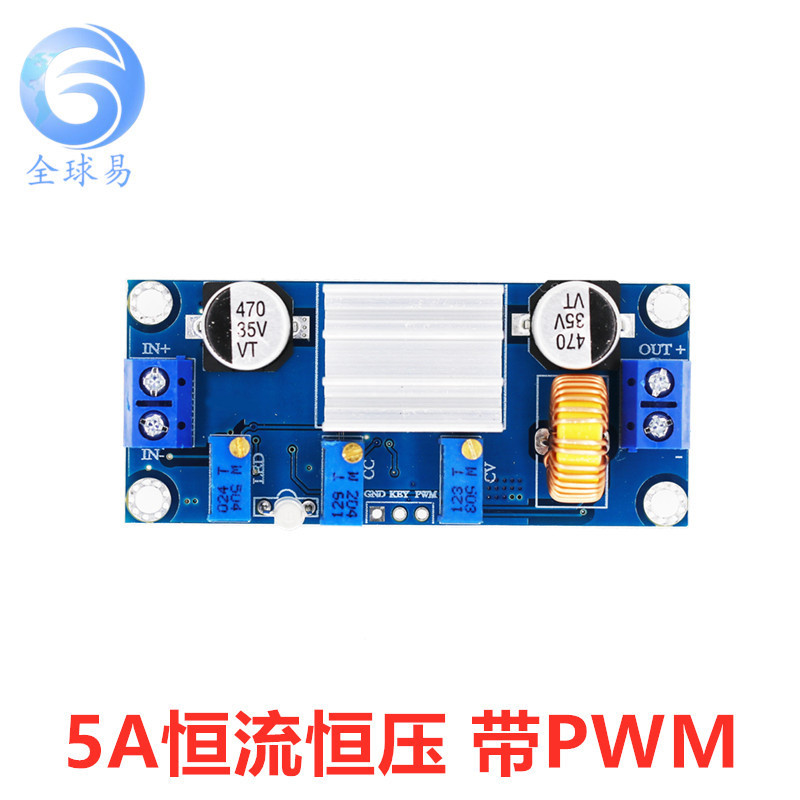

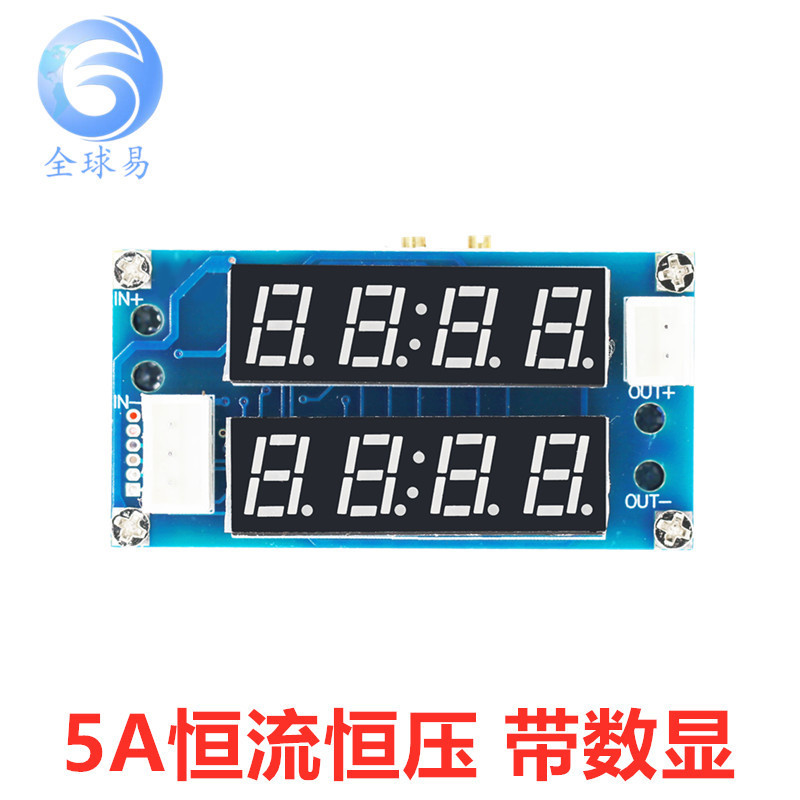

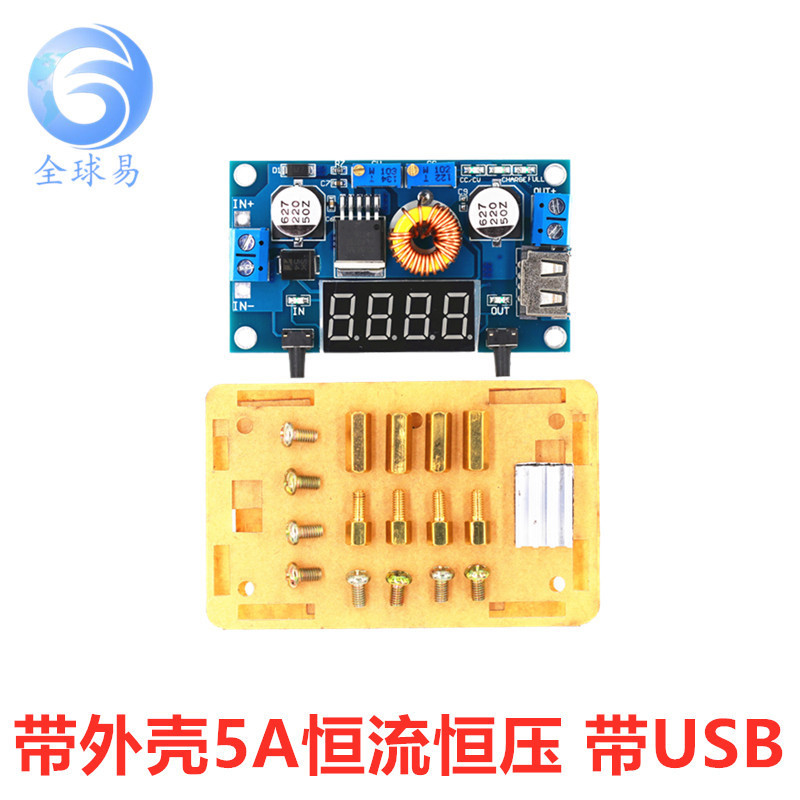

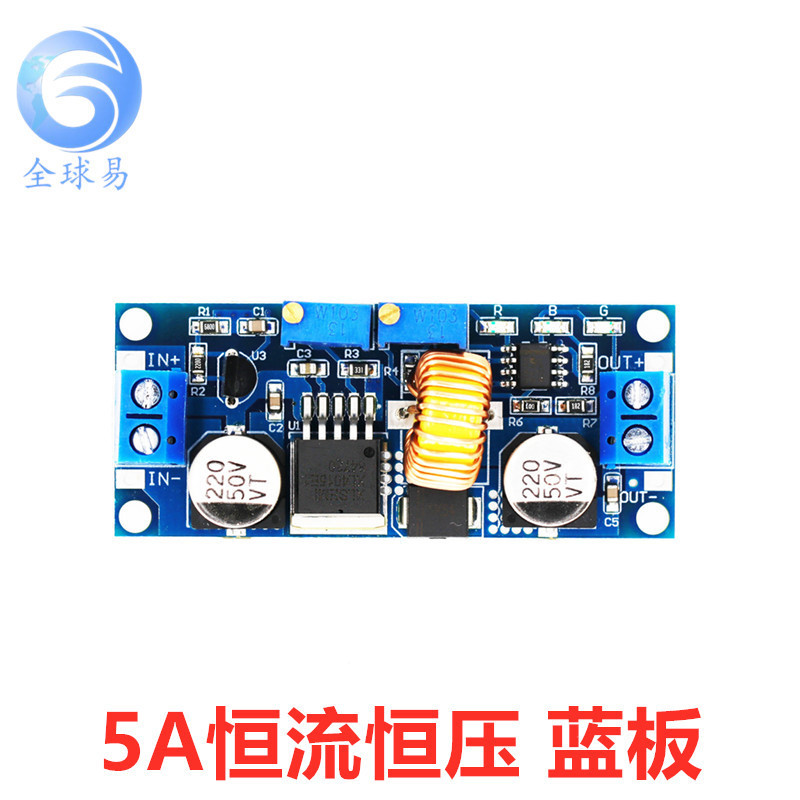

圖片展示：
