- SPU: AL-6FBF-84gp22m2[2]
- Model: 3串锂电池保护板

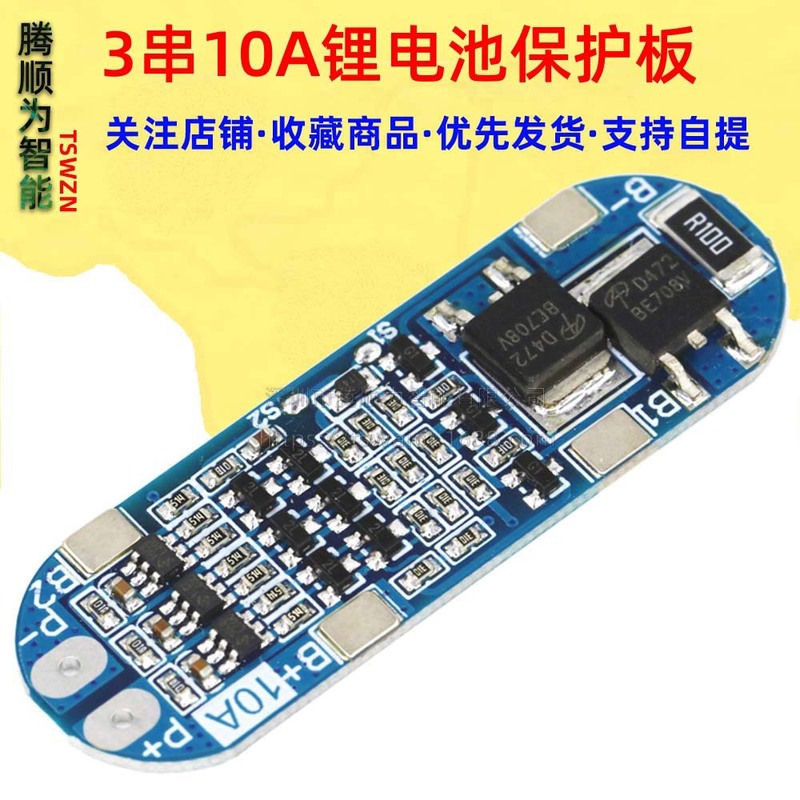

3串11.1V 12V 12.6V鋰電池保護板 有過充 過放 10A限流
（詳情提供中英文描述）
中文描述：
注意：
本保護板不能用於磷酸鐵鋰電池 ，疝氣燈，手電鑽電池組，電魚機電池組，電動自行車電池組，兒童車電池，775(4A)以上電機，1W魚眼LED燈，用於上述組合購買的客戶敬請留意！。
所描述功率範圍內適用於以下產品：
按摩器電池組、LED燈備用電源、12V電子產品、太陽能路燈電池組、監控備用電源、及其它產品。
注意：3A電流以上放電產品，電池放電倍率要3C以上。
倍率計算公式：1C倍率的電池，2000容量等於2AH*1=2A上限工作電流。
3C倍率電池，2000容量等於2AH*3=6A上限工作電流。
在使用中電池會發熱就是電池倍率不適用，這種情況不能長期使用，電池會很快損壞。
注意事項1：嚴格按圖接線0V（B-）、3.7V（B1）、7.4V（B2）、11.1V（B+），不要故意短路!
注意事項2：接好線後需要先充電，才會有輸出。
注意事項3：串聯3組電池時，請保證每組電池的電壓一樣，如果不一樣，請單獨充滿每組電池再串聯使用。放電測試時，電壓下降最快的那組電池是差電池。
說明一下：不要把好電池和差電池混在一起使用! 3組電池的容量/內阻越接近越好! (2個好電池+1個差電池的使用效果=3個差電池的使用效果)。
該鋰電池保護板的屬性：
型號：HX-3S-FL10-A 過充電壓範圍：4.25-4.35v±0.05v
尺寸： 53*17*4.0mm 過放電壓範圍： 2.3-3.0v±0.05v
上限工作電流：6-8A 工作溫度：-40---+50℃
上限瞬間電流：10-13A 存儲條件：-40-- +80℃
靜態電流：小於30uA 有效壽命：大於30000小時
內阻：小於100mΩ 短路保護：可保護，延遲自恢復。
充電電壓：12.6V-13V

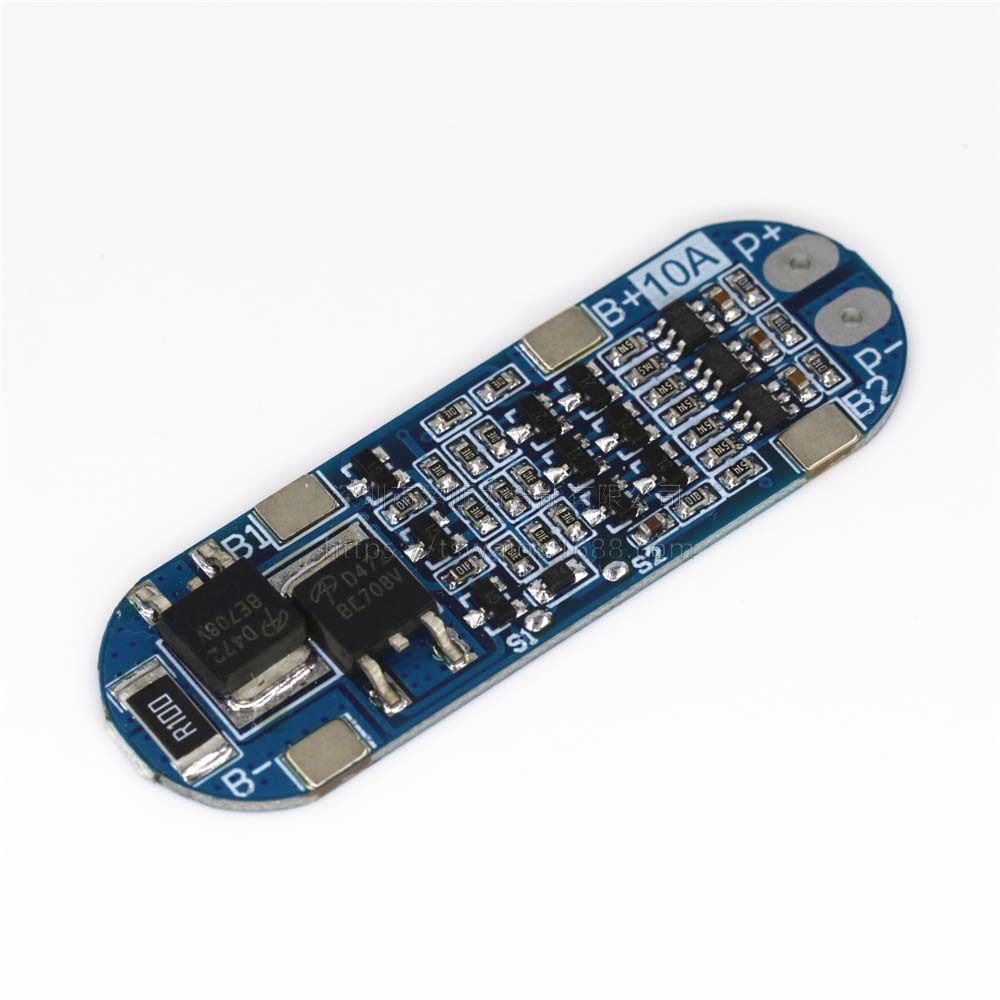

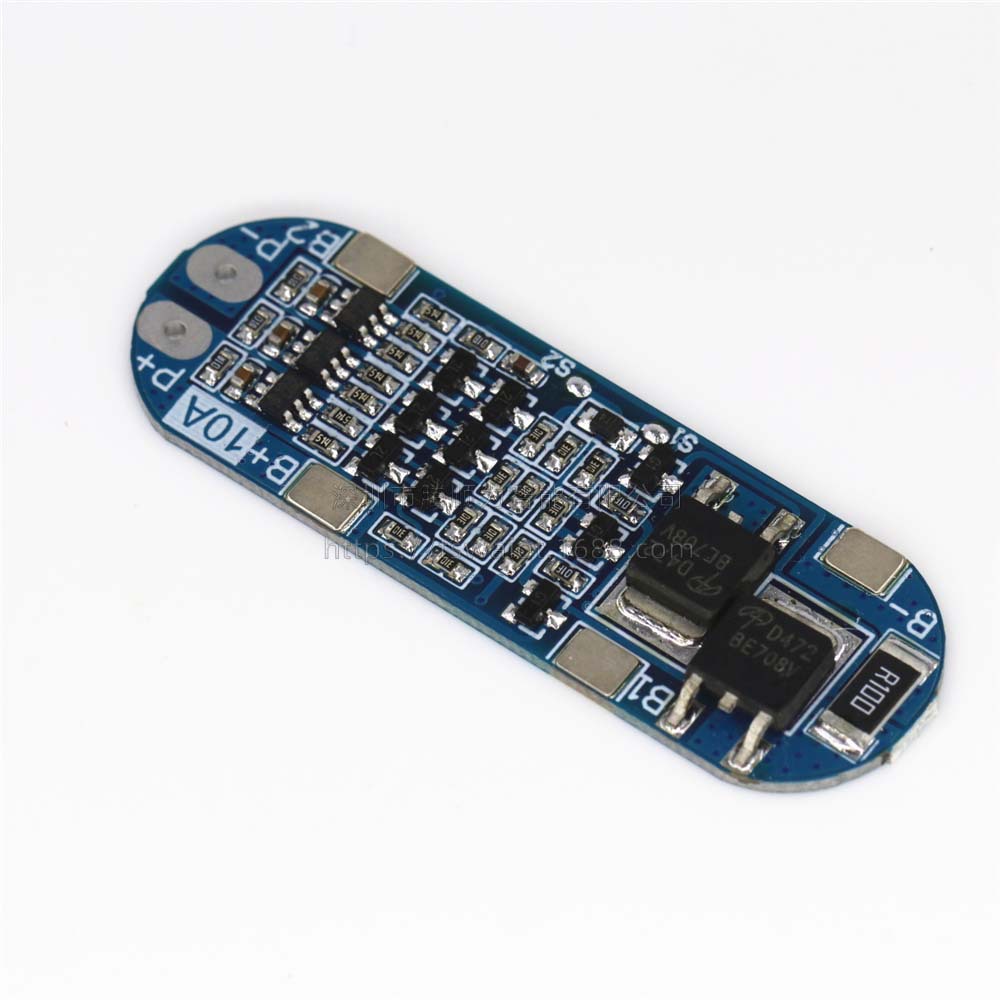

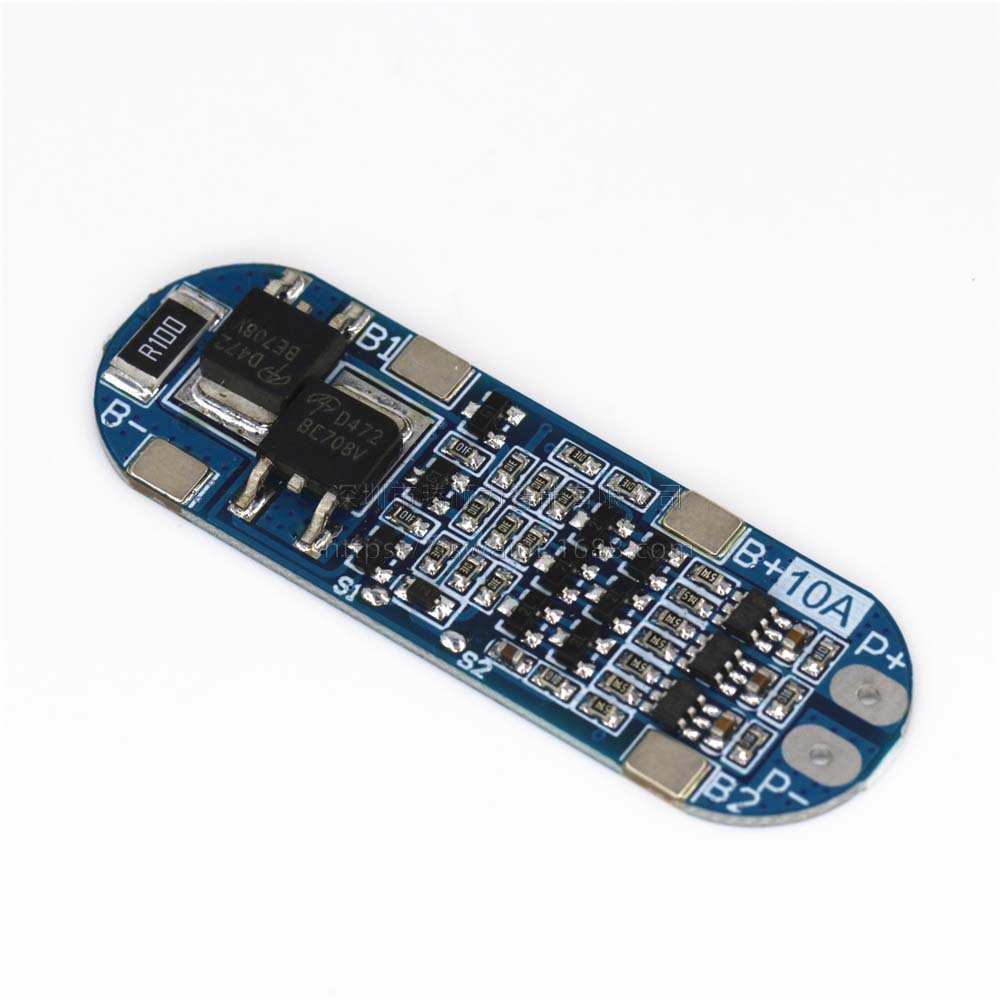

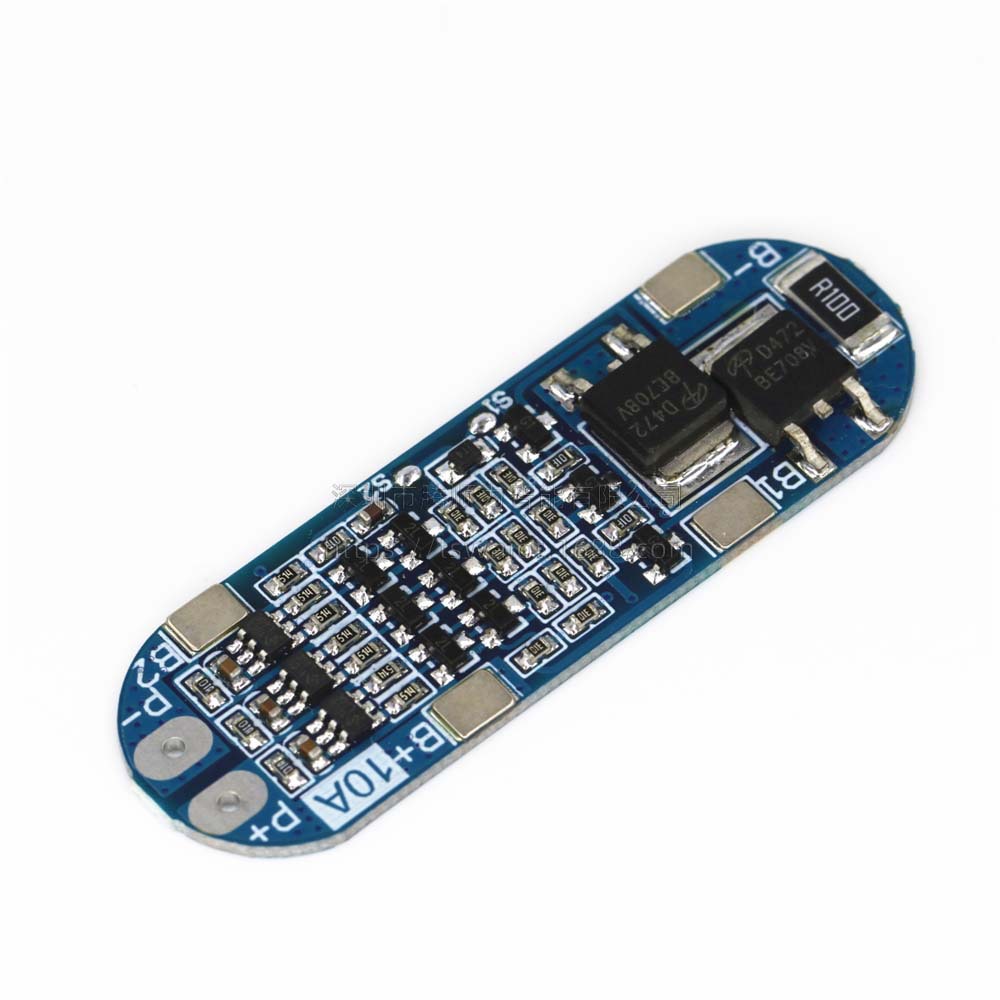

該保護板尺寸和器件說明 ；
該保護板尺寸為53*17*4.0mm；元器件為2110-CB 保護芯片和AOD472*2個;
註：以下所描述展示的鎳片及輔料，本鏈接寶貝價格是不包含的
常見問題
1、我的電池可以用你這個保護板嗎？
答： 能不能用這個保護板有兩個要考慮的問題：一，你的電池是多少串的，您就要買對應串數的保護板。二，你的電池是什麼材料的？我們有磷酸鐵鋰和聚合物鋰電池兩種參數的保護板，如果您電池是磷酸鐵鋰單節標稱3.2V的需在分類里選擇磷酸鐵鋰3.2V的， 如果是聚合物（三元，鈷酸，錳酸鋰電池）單節電池標稱3.6V（或3.7V）的請選擇聚合物3.7V的分類。
2、我怎麼判斷我的電池是什麼材料的？
答： 你可以看一下你的電池標稱電壓，磷酸鐵鋰電池一般是標3.2V， 其它的電池一般是標3.6V或3.7V ，您還可以直接問賣電池的賣家是什麼材料的電池，很多買家說我的電池是18650或26650軟包的等， 這是外形，不是材料哦！ 我們是無法根據這個來確定你電池保護參數的。
3、我該選多少A的保護板？
答： 選多少A的保護板要取決於您產品的功率或者控制器限流，比如100W以下的選10A，200W以下的選20A，300W以下選25A， 500W以上的請先聯繫本旺旺，保護板電流不能小於控制器限流。
4、我的電池是20AH的可以用這個保護板嗎？
答：你的電池容量大小跟用這個板的電流大小其實沒有直接關係，容量大並不是電池大，主要是看持續電流，也就是說你的功率越大，你選的保護板持續電流就要越大，跟你電池容量沒有直接關係。
5、充電器電壓應當如何設置？
鋰電池要用鋰電池專用充電器充，切勿用鉛酸電池充電器，鉛酸充電有可能有高壓擊穿保護板MOS管，造成保護板過充不保護。
充電器電壓設置：用您的電池組串數*4.2V這就是非鐵鋰電池的充電電壓，鐵鋰電池的充電電壓為電池串數*3.60V這就是鐵鋰電池的充電電壓，充電電流標準為容量的0.2倍。
英文描述：
Specification:
Overcharge voltage range: 4.25-4.35v ± 0.05v
Overpressure voltage range: 2.3-3.0v ± 0.05v
Quiescent current: <6uA
Internal resistance: <60m
Size: 50 * 16 * 1.0mm
Maximum operating current: 5-8A Operating temperature: -40 --- +50 °
Maximum instantaneous current: 9-10A Storage conditions: -40-- +80 °
Quiescent current: less than 6uA Effective life: more than 30,000 hours
Internal resistance: less than 60mΩ Short circuit protection: protection, delay self-recovery.
The protection board size and device description;
The protection board size is 50 * 16 * 1.0mm; components for the Seiko S-8254AA protection chip and genuine FDS 4435A * 4;
圖片展示：
